Haier AS18NS2ERA-W [23/31] Установка кондиционера
![Haier AS12NS2ERA-G [23/31] Установка кондиционера](/views2/1332915/page23/bg17.png)
Накидная гайка
Медная трубка
Торец
б
Трубопровод
Развертка
A
Обжимка
Медная труб
а
Правильно
Не допускается
Косой
срез
Зазубрины
от риммера
Вмятины
от обжима
Неравномерный
конус
Длинный
конус
Наружный диаметр мм Максимум (А мм) Минимум (А мм)
6,35 1,3 0,7
9,52 1,6 1,0
12,7 1,8 1,0
15,88 2,0 1,0

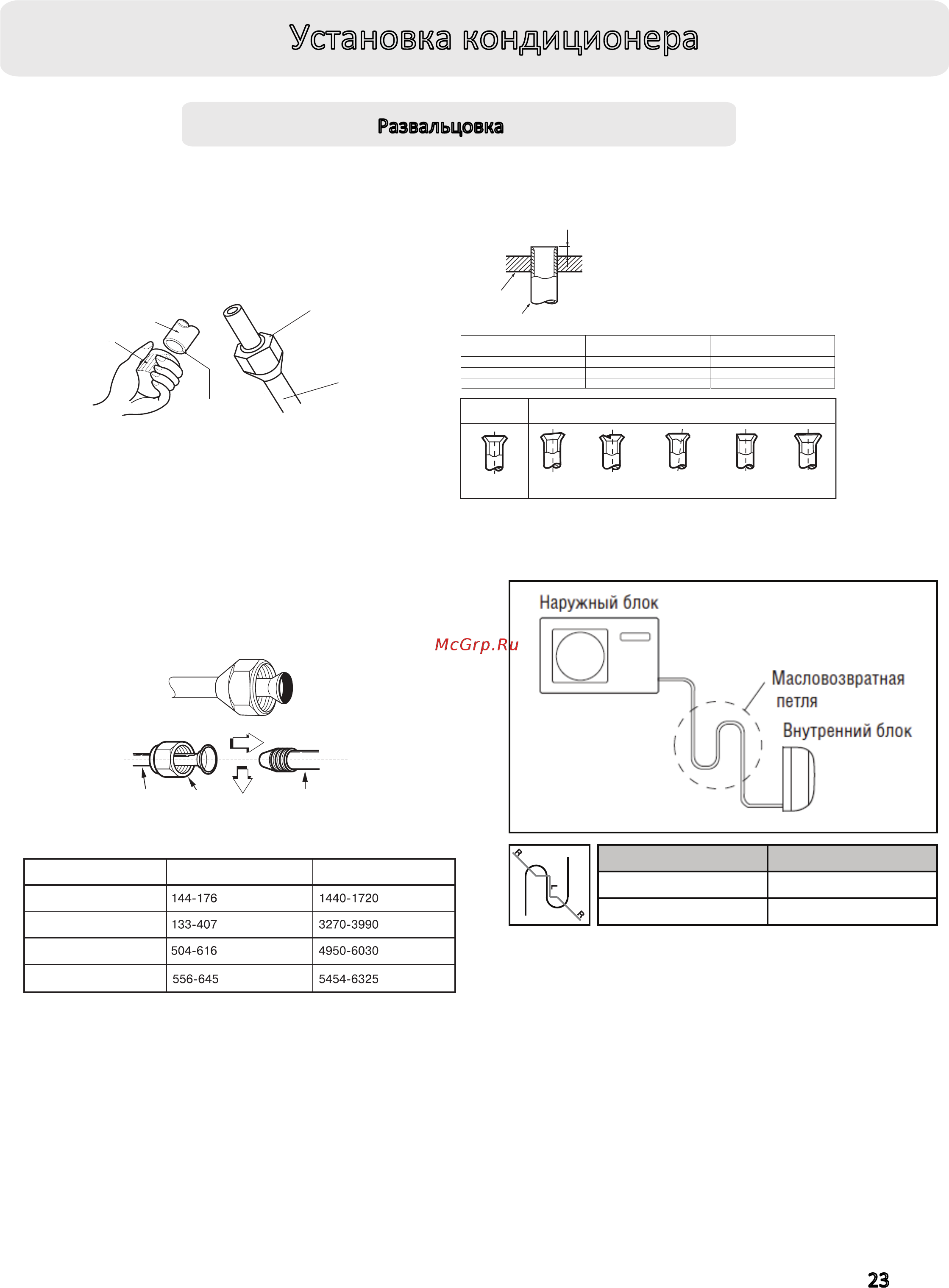

Установка кондиционера
Развальцовка
Отсоедините накидные гайки, прикрепленные к внутреннему и наружному блокам
кондиционера. Перед развальцовкой установите их на трубки, с которых уже удалены заусенцы
и надета теплоизоляция.
Развальцуйте конус на конце трубы. Убедитесь,
что конус выполнен правильно.
Трубка
Накидная
гайка
Патрубок
внутреннего блока
Наруж ный д и ам етр, мм
6,35
9,52
12,7
Крутящ и й м ом ент к гс / м Крутящ и й м ом ент Н/ см
L, мм R, мм
300 500
300 500
15,88
Установите развальцованные трубы соосно со
штуцером.
Закрутите накидную гайку вручную, а затем затяните
ее двумя гаечными ключами ‐ обычным и
динамометрическим.
Если при прокладке трубопровода имеются
вертикальные участки с перепадами более
чем 5 метров, то необходима установка
масловозвратных петель на соответствующих
вертикальных участках
23
