Behringer SHARK DSP110 [22/24] Симметричный сигнал разъем jack trs

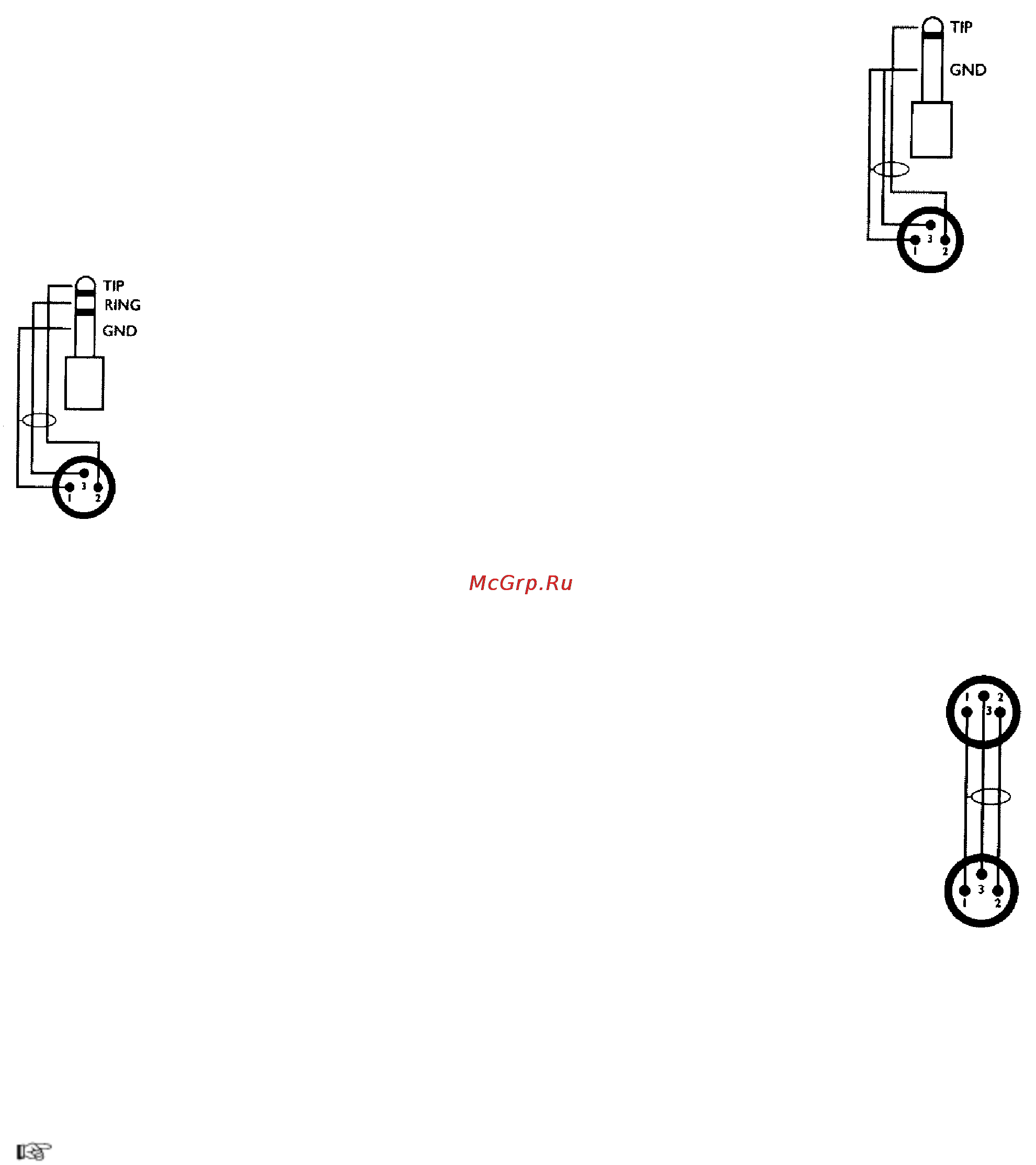

Для различных целей могут потребоваться шнуры с различными коммутационными

разъемами. На приведенных ниже рисунках иллюстрируются различные варианты коммутации

с пояснениями.

Несимметричное оборудование модно подключать к симметричным входам/выходам

микшерного пульта с помощью моноштекеров 1/4" jack или стереоштекеров TRS jack с

закороченными контактами «кольцо» и «рукав».

Несимметричный сигнал, разъем Jack TR

Контакт Tip - сигнал

Контакт Ring - земля

Симметричный сигнал, разъем Jack TRS

Контакт Sleeve –земля/экран

Контакт Tip – «горячий» (+)

Контакт Ring – «холодный» (-)

При коммутации «симметрия на несимметрию» контакты Ring и Sleeve в

стереоразъеме должны быть закорочены.

Симметричный сигнал, разъемы XLR

Контакт №1 – земля/экран

Контакт №2 - «горячий» (+)

Контакт №3 - «холодный» (-)

При коммутации «симметрия на несимметрию» контакты №1 и №3 в разъеме

XLR должны быть закорочены

Обратите внимание, что установку и коммутацию SHARK должен

осуществлять только квалифицированный специалист. При работе и установке

необходимо обеспечить надёжный контакт с землёй. Электростатические заряды

могут повредить устройство.
