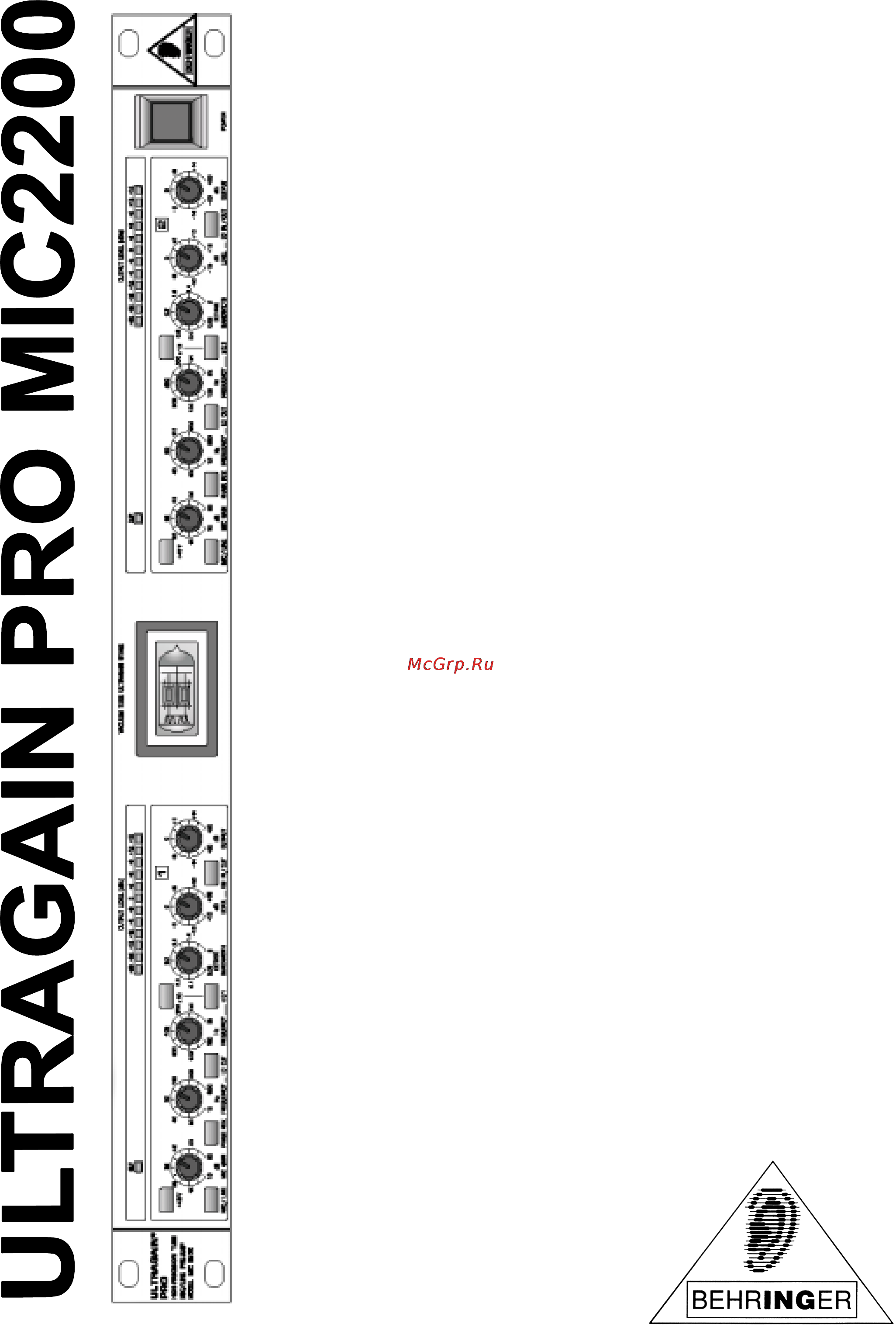

Behringer ULTRAGAIN PRO MIC2200 Инструкция по эксплуатации онлайн
Содержание
- Внимание 3
- Меры безопасности 3
- Подробные инструкции по безопасности 3
- Предостережение 3
- Ultragain pro 4
- Вступление 5
- Дорогой звукоинженер 5
- Концепция схемотехники 1 2 6
- Области применения 1 6 6
- Органы управления 1 4 6
- Предисловие 7 6
- Содержание 6
- Технические характеристки 20 6
- Установка 1 2 6
- Предисловие 7
- 1 шум как физический феномен 8
- Рис 1 1 динамический диапазон различных устройств 8
- Техническая информация 8
- Что такое звуковая динамика 8
- Лампы используемые в ultragain pro 9
- Рис 1 соотношения между рабочим уровнем и запасом по перегрузке 9
- Behringer ultragain pr 10
- Входы и выходы в стандартной комплектаци 10
- Высококачественные компоненты философия компании behringer основана на бескомпромиссном качестве схемотехники в которой применяются наилучшие компоненты например операционные усилител 10
- Концепция схемотехники 10
- Которые используются 10
- Обладают исключительными характеристиками полной линейностью и очень низким уровнем искажений что обеспечивает выдающиеся технические характеристики и превосходное звучание в дополнению к этому в схемах используются металлокерамические резисторы и конденсаторы с малым разбросом параметров конверсионные потенциометры и некоторые другие строго отобранные элементы компоненты смонтированы на платах методом поверхностного монтажа smd применяемого в военной промышленности это позволяет минимизировать размеры устройства и полностью отвечает производственному стандарту iso9000 10
- Оборудован серво балансными бестрансформаторными входами и выходами новейшая схемотехника автоматический подавляет фон и шум в симметричных сигналах и таким образом обеспечивает безотказную работу даже при высоких уровнях сигнала фон появляющийся при передаче сигнала по кабелям будет эффективно подавлен специальная схема распознает присутствие несимметричных разъемов в гнездах и автоматически изменяет номинальный уровень на 6 дб чтобы избежать разницы между входом и выходом 10
- Тщательно упакован в специальную коробку со вставками для защиты от повреждений однако рекомендуется тщательно исследовать упаковку и ее содержимое на предмет обнаружения признаков физических повреждений которые возможно возникли при перевозке 10
- Установка 10
- Ultragain pr 11
- В ultragain pro предусмотрено 2 идентичных канала на каждом по 7 функциональных кнопок по 6 регуляторов и по 1 3 светодиодов 12
- Варианты коммутации 12
- Органы управления 12
- Последующие 6 элементов относятся только к параметрическому эквалайзеру 13
- Ручка frequency позволяет выбирать частоту усиления подавления параметрического фильтра обратите внимание что диапазон изменений зависит от положений кнопок х 0 1 и х1 0 в целом можно усиливать подавлять частоты в диапазоне от 1 0 гц до 20 кгц если обе кнопки отжаты ручка frequency работает в диапазоне от 1 00 гц до 2 кгц 9 кнопка х 0 1 понижает рабочий диапазон регулятора frequency до 1 0 200 гц в таком режиме обрабатываются низкий частоты 1 0 кнопка х1 0 повышает рабочий диапазон регулятора frequency до 1 20 кгц в таком режиме обрабатываются высокие частоты 13
- Светодиод clip оповещает о том что уровень сигнала после микрофонного предусилителя равен как минимум 1 8 dbu при этом следует уменьшить значение параметра mic gain чтобы избежать перегрузки и искажений при нормальном уровне светодиод clip не должен загораться вообще 5 кнопка phase rev разворачивает фазы входного сигнала на 1 80 функция доступна в обоих режимах mic и line 6 при включенном фнч кнопка lo cut нажата ручка frequency позволяет выбирать частоту среза фильтра низких частот в диапазоне от 1 2 до 320 гц 7 кнопка lo cut включает выключает фнч 13
- Элементы управления на лицевой панели 13
- Области применения 14
- Элементы управления на задней панели 14
- 1 базовые значения параметров 15
- Ultragain pro как микрофонный предусилитель 15
- Кнопка 48 v out 15
- Кнопка eq in out out 15
- Кнопка lo cut out 15
- Кнопка mic line line 15
- Кнопка phase rev 15
- Кнопка phase rev out 15
- Регулятор mic gain 15
- Регулятор mic gain 1 0 db 15
- Регулятор output 0 db 15
- Функция lo cut 15
- Элементы управления позиция 15
- Когда вы снимаете акустический сигнал микрофоном бывает необходимо удалить нч составляющую в которой как правило больше всего ненужных шумов часто такие частоты имеют очень большую амплитуду и не только загрязняют звуковой сигнал но и могут перегрузить и привести к поломке усилителя мощности или громкоговорителей ваш ultragain pro оборудован настраиваемым фильтром низких частот фнч с очень крутым спадом нажмите кнопку lo cut и поработайте с регулятором frequency чтобы максимально подавить ненужную низкую частоту нажатие отжатие кнопки lo cut обеспечит a b сравнение 16
- Конденсаторным микрофонам требуется специфический источник напряжения поляризующего мембрану капсюля источником может служить батарейка внутри микрофона или внешний блок питания подключаемый прямо к микрофону или подающий напряжение по микрофонному кабелю самый распространенный способ подача напряжения 48 в по тому же кабелю по которому звуковой сигнал поступает от микрофона пожалуйста внимательно прочтите этот параграф фантомное питание при неграмотном использовании может разрушить микрофонный капсюль 16
- Фантомное питание 16
- Ultragain pro как директ бокс direct injection box 17
- Ultragain pro как ламповый интерфейс 17
- Ultragain pro как преобразователь уровня сигнала 17
- Параметрический эквалайзер ultragain pro 17
- Звуковые входы 18
- Звуковые выходы 18
- Общие параметры системы 18
- Регуляторы 18
- Технические характеристики 18
- Функциональные кнопки 18
- Индикаторы 19
- Физические параметры 19
