21
Mettre l'interrupteur général sur OFF.
POINTS A OBSERVER
Ne pas toucher l'appareil avec les mains
mouillées.
Ne pas utiliser d'eau chaude ou de
liquides volatiles.
ON
OFF
Pour les modèles: AB092~482MCERA

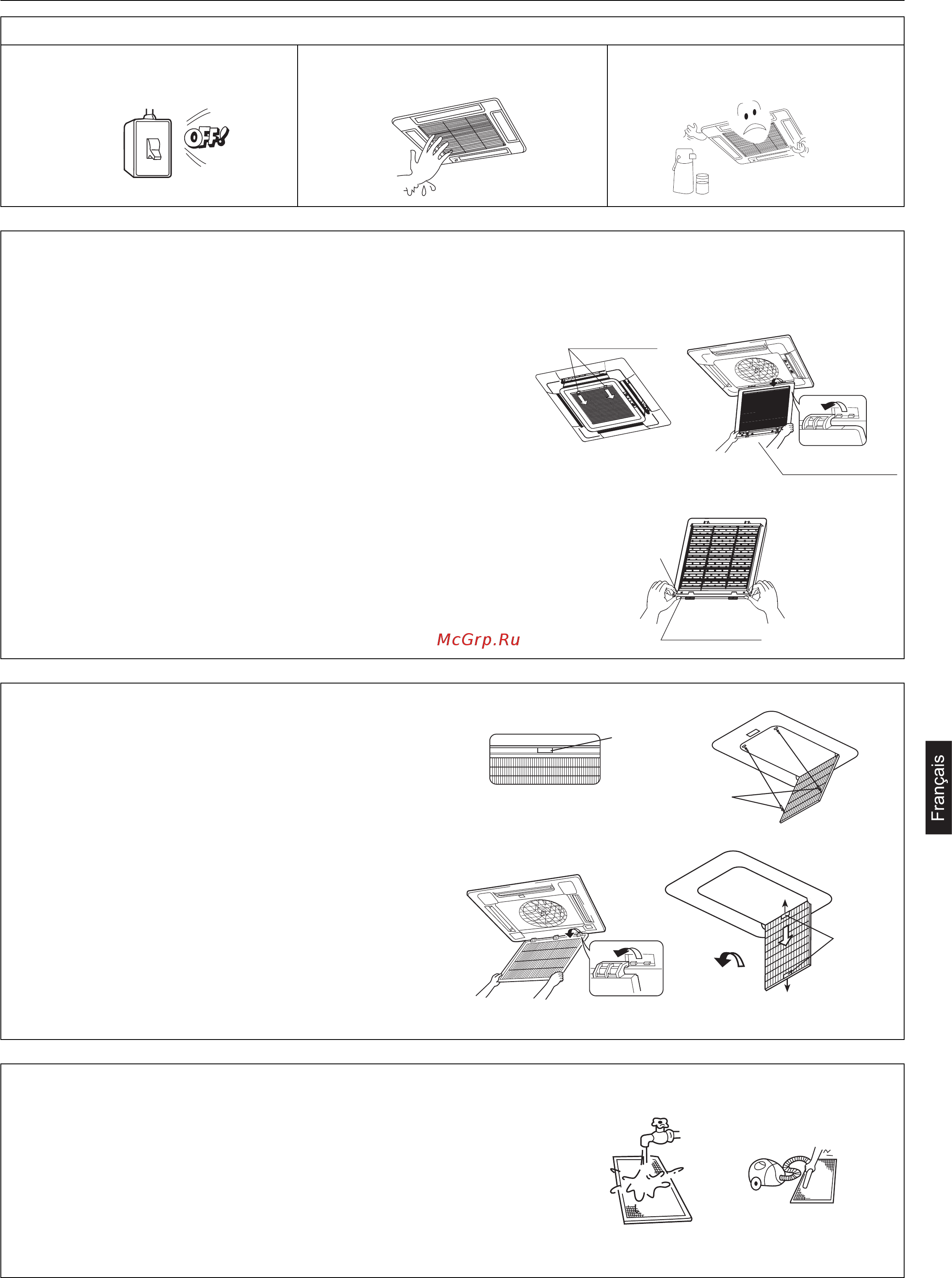

Nettoyage du filtre à air
• Ne jamais faire fonctionner le climatiseur sans le filtre à air.
• Si la pièce est très poussiéreuse, le filtre à air doit être nettoyé plus fré-
quemment (toutes les deux semaines).
1. Ouverture de la grille d'aspiratione
Pousser vers le bas les deux ergots prévus sur la grille d’aspiration (voir
figure), ouvrir la grille de 45° et la soulever délicatement pour la décrocher
de ses gonds.
2. Retrait du filtre à air
Appuyer sur le bas de la grille avec les pouces et, avec les autres doigts,
prendre le filtre par les deux coins du bas et le soulever jusqu’à ce qu’il se
décroche.
retirer la grille
appuyer sur les ergots
angle
du filtre
décrocher le filtre
Entretien
Pour les modèles : AB182~482MEERA
1. Ouvrir la grille: appuyer sur le bouton "PUSH"; la grille
d'aspiration s'ouvre automatiquement. Des clips se
trouvent des deux côtés de la grille.
2. Appuyer sur les clips.
3. Retirer le filtre à air.
4. Retirer la grille.
Nettoyer le filtre
• Ne pas laver à plus de 50°C pour ne pas décolorer ou déformer le filtre.
• Ne pas faire sécher le filtre sur le feu, il pourrait prendre feu.
A. Retirer la poussière à l'aide d'un aspirateur.
B. S'il y a beaucoup de poussière, utiliser une brosse souple et un détergent neutre.
C. Laisser s'égoutter le filtre puis le faire sécher à l'ombre.
filtre à air
tirer vers le bas la tige blanche
pour sortir le filtre
PUSH
appuyer
clips des
deux côtés
