Haier AB122MCERA [148/204] Installation des innengeräts
![Haier AB122MCERA [148/204] Installation des innengeräts](/views2/1333023/page148/bg94.png)
An Orten mit folgenden Eigenschaften sollte das Gerät nicht installiert werden:
• Orte mit hoher Luftfeuchtigkeit, hohem Salz- oder Schwefelgehalt (das Kupfer kann korrodiert werden), viel Fett (einschließlich mecha-
nischen Fetts) und Dampf
• Orte, an denen organische Lösungsmittel verwendet werden; Orte, in denen oft Sprays verwendet werden.
• Orte mit Geräten, die elektromagnetische Hochfrequenzwellen erzeugen, die Betriebsstörungen des Systems verursachen können.
Achtung:
Das Gerät vor starkem Wind und Erdbeben schützen und gemäß den Anweisungen im Handbuch installieren.
Die unsachgemäße Installation kann zu Unfällen durch Umkippen des Geräts führen.
Auswahl des Installationsorts
A. Das Gerät oberhalb der Decke an einer Stelle mit ausreichend Freiraum installieren.
B. Das Gerät so installieren, dass der Kondensatschlauch korrekt positioniert werden kann.
C. Der Abstand zwischen Luftaustritt und Fußboden darf höchstens 2,7 m betragen.
D. An einem Ort positionieren, an dem Lufteintritt und Luftaustritt nicht behindert werden.
E. Die Decke muss für das Gewicht des Geräts geeignet sein.
F. Keine teuren Gegenstände wie Fernsehgeräte oder Klaviere unter dem Innengerät aufstellen.
G. Das Gerät mehr als einen Meter entfernt von Fernseh- und Funkgeräten positionieren, um Interferenzen zu vermeiden.
Freiraum für die Installation

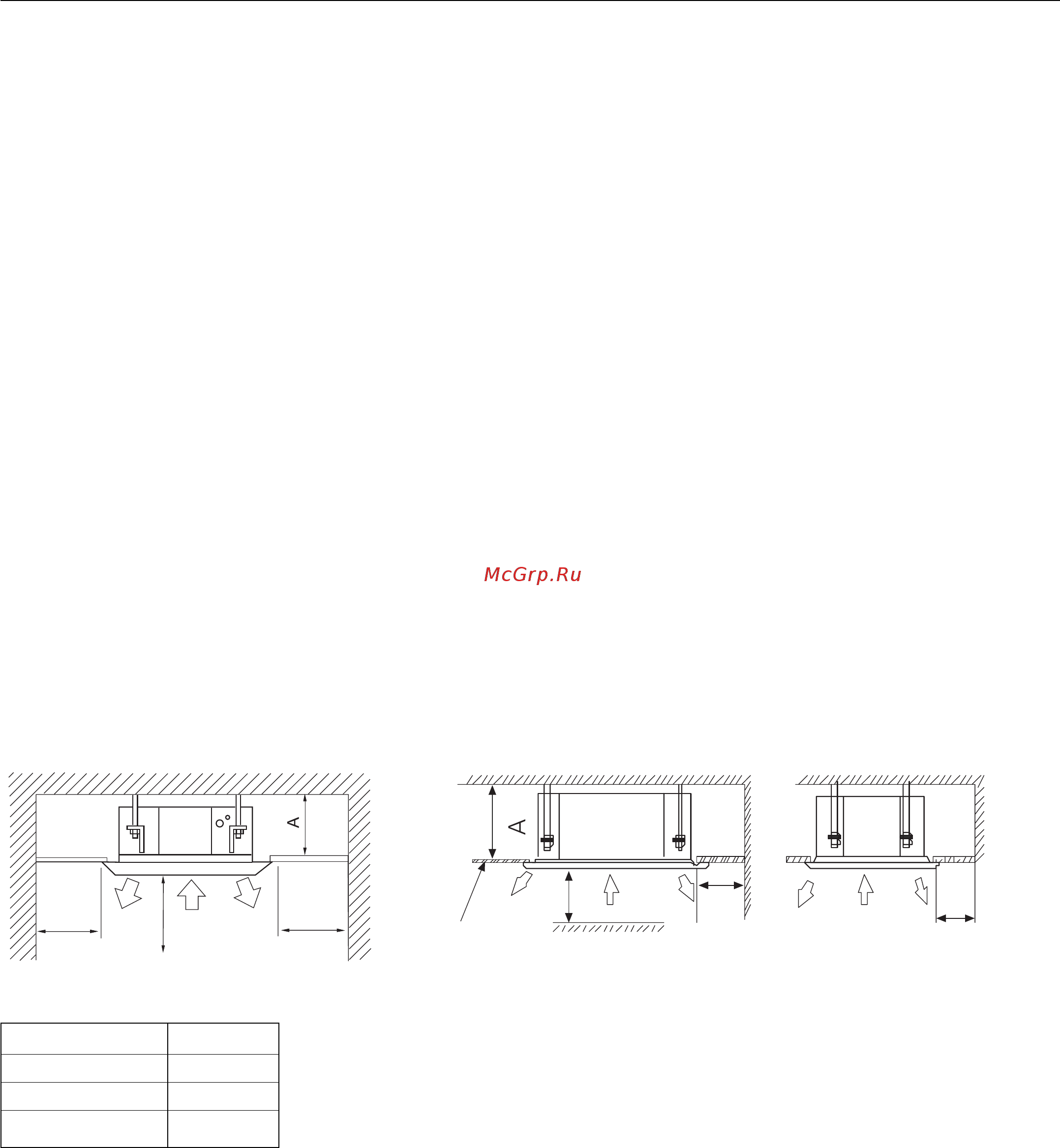

Sicherstellen, dass ausreichender Freiraum für Installation und Instandhaltung zur Verfügung steht.
Die maximale Höhe für die Installation beträgt 2,7 m. Wenn die Decke höher als 2,7 m ist, erreicht die Heißluft den Fußboden
nicht.
Installation des Innengeräts
1500mm 1500mm
mehr als 1000mm
mehr als 1000mm mehr als 1000mm
Decke
Hindernis
mehr als 2500mm
LufteintrittLuftaustritt Luftaustritt
310mm
Modell A(mm)
AB092~AB162 310
AB182~AB282 280
AB302~AB482 320
24
AB092 - AB162
AB182 - AB482
