Tosot T12H-STEu / I / T12H-STEu / O [8/16] Подключение фреонопровода вакуумировние

— 8 —

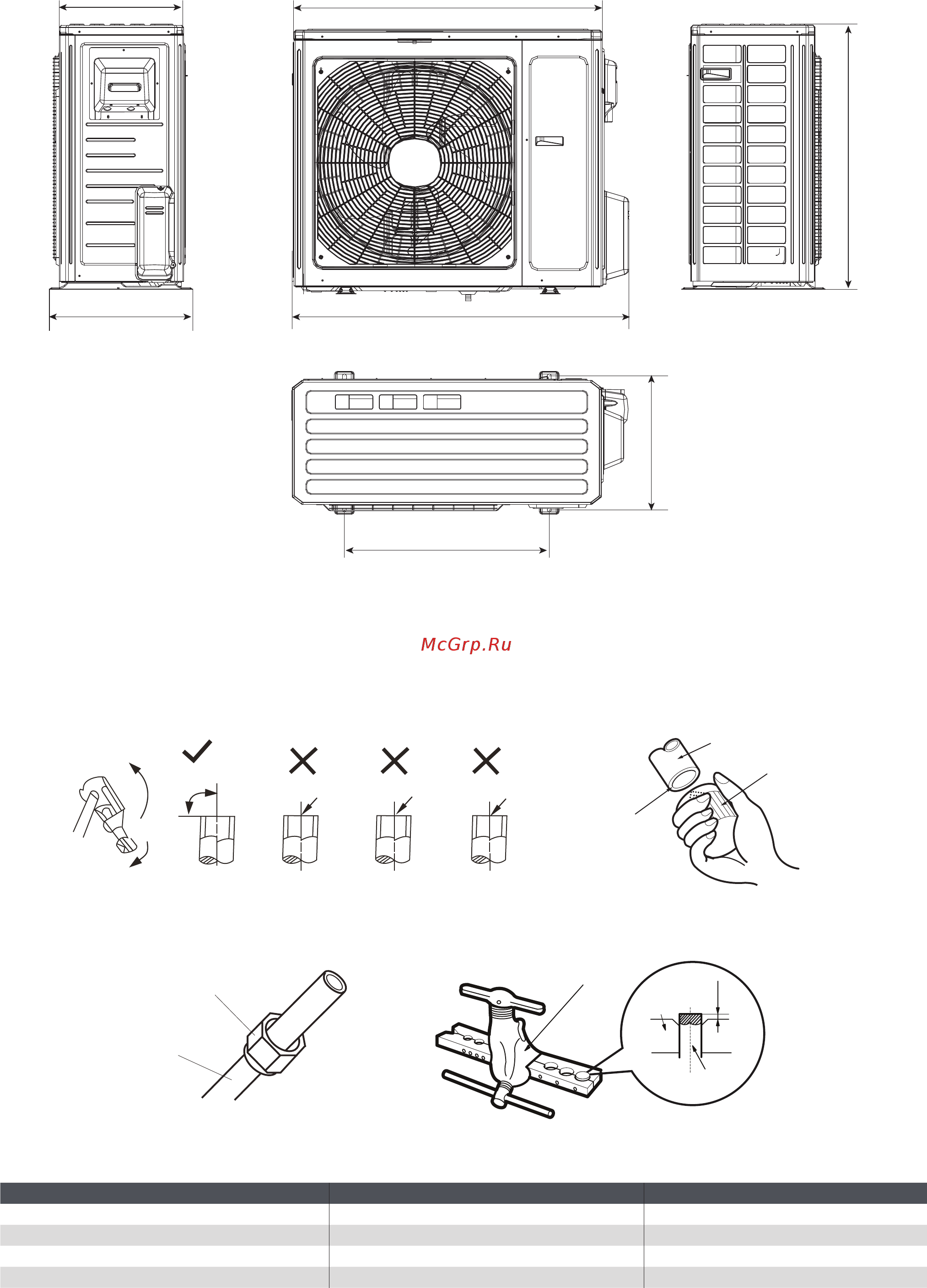

T24H-SТEu/О

427

1000

920

610

370

790

395

Размеры: мм

Подключение фреонопровода. Вакуумировние

● Не допускайте перекручивания и заломов трубы.

Отрежьте нужную длину трубы. Угол среза должен быть ровным и без заусенцев и трещин. Обработайте края

среза. Удалите заусенцы.

Скошенный

90°

Шероховатый

Заусенцы

Труба

Риммер

Срез

● Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на трубу и развальцуйте ее

с помощью развальцовщика.

Гайка

Труба

Развальцовщик

Труба

"А"

Форма

● Размер вальцовочного края отличается в зависимости от диаметра трубы, в соответствии с приведенной

ниже таблицей.

Диаметр трубопровода, Ø (мм) Максимльный размер, мм Максимльный размер, мм

Ø 1/4 (6,35) 1,3 0,7

Ø 3/8 (9,53) 1,6 1

Ø 1/2 (12,7) 1,8 1

Ø 5/8 (15,8) 2,4 2,2
