— 9 —

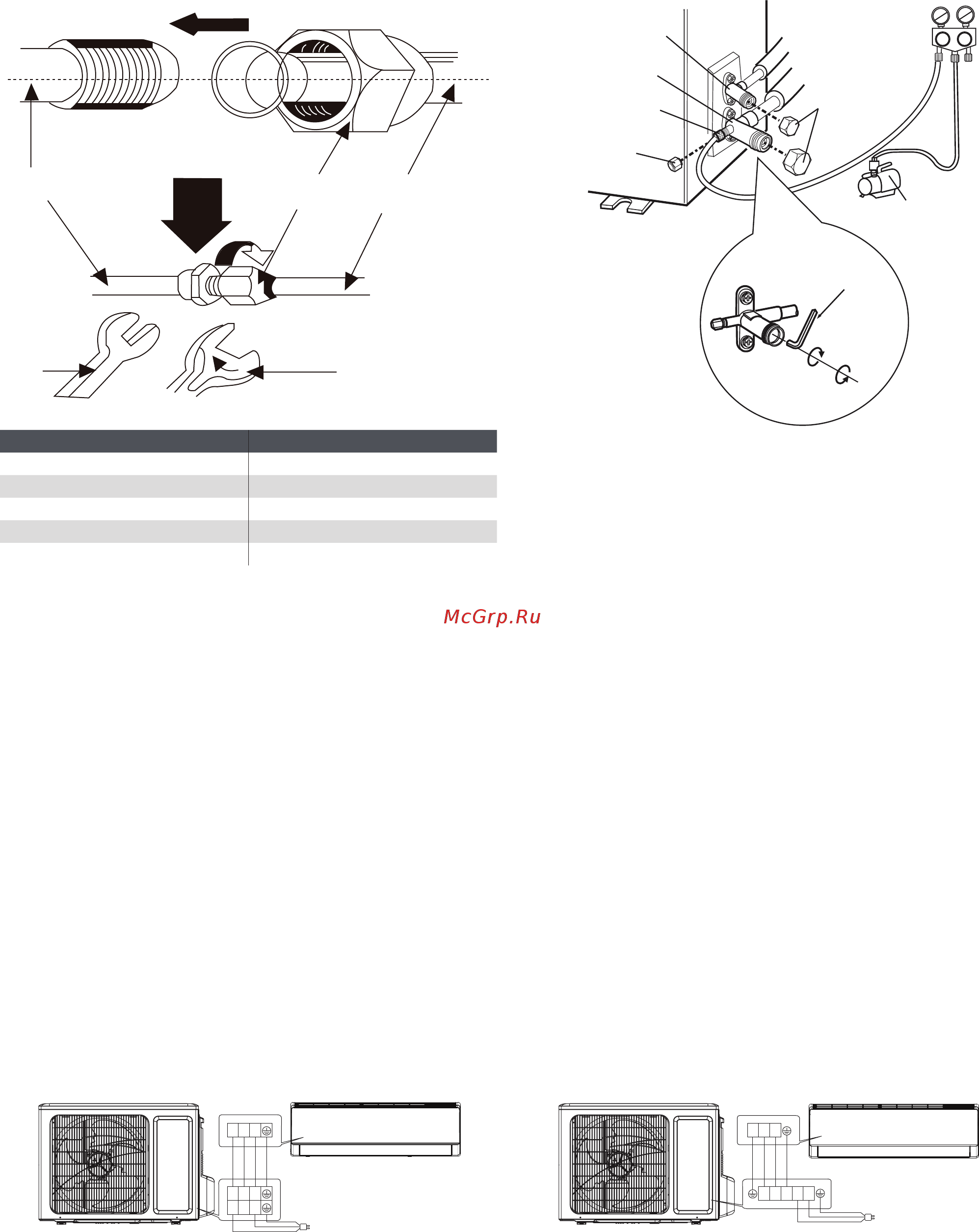

● Подключите фреонопровод к наружному блоку. С
помощью двух гаечных ключей плотно обожмите
места соединения. Моменты усилия см. в таблице
ниже.
Диаметр трубопровода, мм Момент затяжки, Н·м
Ø 6,35 15–20
Ø 9,53 32–40
Ø 12,7 40–55
Ø 15,8 60–65
Ø 19,05 70–75
● Проверьте надежность и правильность соединений
фреонопровода.
● Снимите крышку заправочного (сервисного) порта
3-ходового клапана.
● Подключите вакуумный насос, как показано на ри-
сунке.
Lo Hi
Шестигранный
ключ
Открыт
Закрыт
Манометрический
коллектор
Сервисный порт
Вакуумный насос
Защитная
крышка
Защитная
крышка
Газовый клапан
Жидкостной клапан
● Открутите защитные крышки клапанов низкого и
высокого давления.
● Откройте клапан низкого давления манометриче-
ского коллектора. Вакуумируйте систему не менее
10–15 минут. Если манометр показывает давление
–0,1 MПа (–1 кг/см
2
) и ниже, закройте клапан низко-
го давления манометрического коллектора, выклю-
чите насос. Подождите 5 минут. Если давление не
поднимается, откройте запорные вентили наружно-
го блока.
● После того, как фреон заполнит трубопровод и дав-
ление внутри системы поднимется, отключите ва-
куумный насос. Если длина монтажа требует доза-
правки (см. спецификацию), дозаправьте систему
жидким хладагентом.
● Отсоедините шланги и плотно закройте гермети-
зирующие гайки. Проверьте, плотно ли закручены
гайки и места соединения труб мыльной пеной.
Убедитесь, что полностью отсутствуют утечки хла-
дагента.
Подключение межблочного и питающего кабеля
● Питание кондиционера подключается к наружному блоку. Сечение кабеля и автомат защиты указаны в спе-
цификации.
T09H-STEu/O, T12H-STEu/O
Электропитание
220 В, 50 Гц
N(1) 2 3
N(1) 2 3
N L
T18H-STEu/O; T24H-STEu/O
Электропитание
220 В, 50 Гц
N(1) 2 3
N(1) 2 3 NL
