— 23 —
T18H-SТEu/I, T24H-SТEu/I
W
694
685 189144
57
38
116
45
45
60
95
Φ55Φ55
Φ70 Φ70
194
D
H
Модель W, мм H, мм D, мм
T18H-SТEu/I 945 298 211
T24H-SТEu/I 1018 315 230
W
694
685 189144
57
38
116
45
45
60
95
Φ55Φ55
Φ70 Φ70
194
D
H
Размеры: мм
Установка внутреннего блока

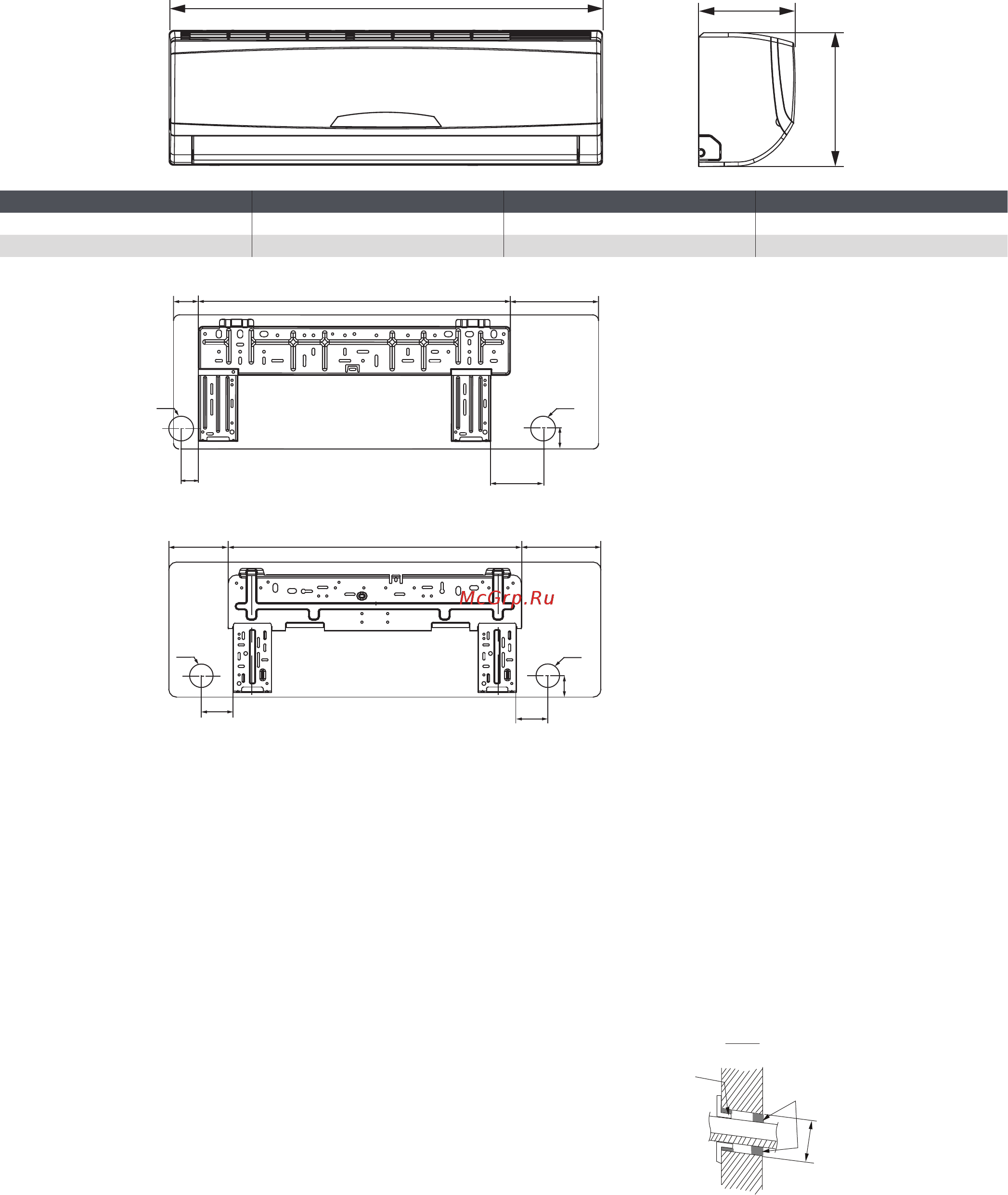

● Монтажная пластина должна быть установлена
строго горизонтально. Это важно, т.к. в конструкции
блока предусмотрен наклон ванночки для есте-
ственного отвода конденсата.
● Закрепите монтажную пластину на стене при помо-
щи винтов и дюбелей.
● Убедитесь, что монтажная пластина, закрепленная
на стене, может выдержать вес не менее 60 кг. Вес
должен быть равномерно распределен на все кре-
пежные винты.
Отверстие для фреонопровода
● Просверлите отверстие в стене диаметром 55–70
мм, с небольшим уклоном 5–10° вниз в сторону на-
ружного блока.
● Вставьте проходку в стену для предотвращения по-
вреждения фреонопровода и кабеля питания при
протягивании через отверстие в стене.
/Ø
65 мм
Ø
55
Внутренняя
сторона
Сторона
улицы
Стенная
проходка
Уплотнитель
