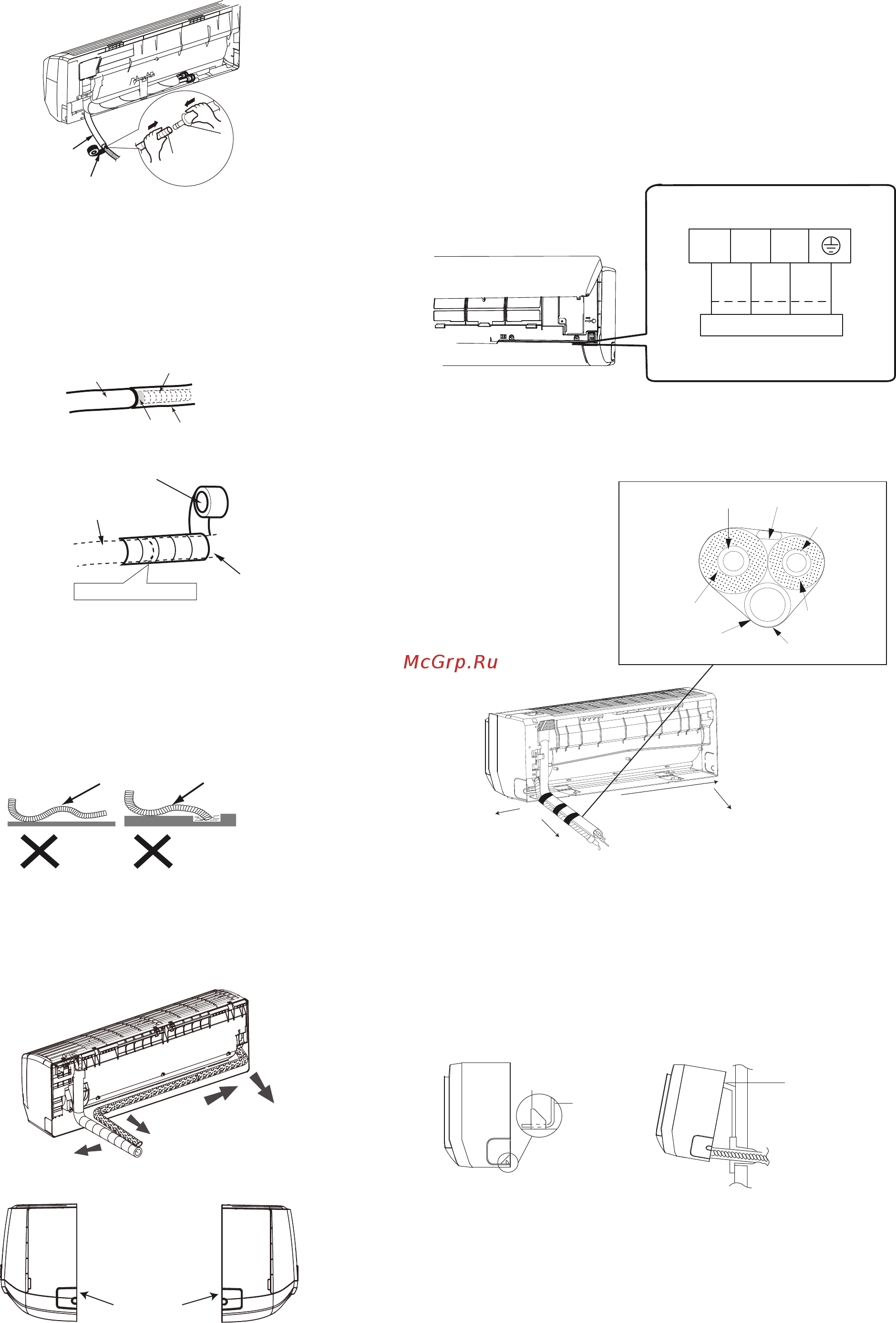

— 24 —
Подключение отвода конденсата
● Подключите отвод конденсата к трубопроводу (на-
ружный диаметр дренажной трубы 17 мм). Закре-
пите место соединения изолентой.
Трубопровод для
отвода конденсата
Трубопровод для
отвода конденсата
Сливной
шланг
Резиновая лента
● Поместите трубопровод отвода конденсата в те-
плоизоляцию. Обмотайте теплоизоляцию изолен-
той для предотвращения повреждения и соскаль-
зывания, так как на поверхности неизолированной
трубы может образовываться конденсат.
Трубопровод для
отвода конденсата
Сливной
шланг
Резиновая лента Изолированная труба
Трубопровод для
слива конденсата
Изолированная
труба
Резиновая лента
Место соединения
● Изолированная труба отвода конденсата должна
иметь надежное крепление. Не допускаются про-
висы и подъемы. Следите за тем, чтобы наружный
конец трубопровода был свободным, на достаточ-
ном расстоянии от препятствий, чтобы обеспечить
дальнейший отвод воды.
Изгиб
Затопленный
Петля
● Трубопровод можно подводить к блоку справа, сле-
ва, справа сзади и слева сзади. При подключении
проводов, трубопроводов справа или слева удали-
те заглушки, как показано на рисунке.
Заглушка
Лево Право
● Питание кондиционера подключается к внутренне-
му блоку. Сечение кабеля и автомат защиты указа-
ны в спецификации.
Подключение межблочного кабеля
1. Откройте лицевую панель.
2. Снимите крышку клеммной колодки.
3. Протяните межблочный кабель с задней части
блока через отверстие.
4. Подключите питание к соответствующим клеммам.
5. Закройте крышку клеммной колодки.
6. Закройте лицевую панель.
2 3N(1)
К наружному блоку
T09H-SM/I, T12H-SM/I
cиний черн. кор. ж/з
● Уложите вместе кабель питания, трубу отвода кон-
денсата и фреонопровод, как показано на рисунке,
и подайте их через отверстие в стене.
Справа
Справа сзади
Слева сзади
Слева
Изоляция
газовой
трубы
Слив конденсата
Сторона газа
Провод питания
Сторона
жидкости
Изоляция
жидкостной
трубы
Монтажный скотч
● Наденьте внутренний блок на специальные крон-
штейны на монтажной панели. Убедитесь, что они
вошли в предназначенные для этого пазы в зад-
ней части корпуса блока. Опустите нижнюю часть
блока, слегка надавите на блок и прижмите блок
к стене, чтобы нижние фиксаторы монтажной па-
нели вошли в зацепление с защелками на корпусе
блока.
Фиксатор
Монтажная
панель
Монтажная
панель
