Tosot T24H-FF/I [10/40] Подключение электропроводки

— 10 —

ɦɦ

Ɇɨɧɬɚɠɧɚɹ

ɩɥɚɫɬɢɧɚ

ɉɨɬɨɥɨɤ

ɉɨɞɜɟɫɧɨɣɛɨɥɬ

Ɋɢɫ

ɉɨɬɨɥɨɤ

ȼɫɬɪɨɟɧɧɵɣɛɨɥɬ

Ɇɨɧɬɚɠɧɚɹɩɥɚɫɬɢɧɚ

Ɋɢɫ

Ɋɢɫ

Ɋɢɫ

Ɋɢɫ

Ȼɨɥɬɦɨɧɬɚɠɧɨɣ

ɩɥɚɫɬɢɧɵɆ

Ȼɨɥɬɦɨɧɬɚɠɧɨɣ

ɩɥɚɫɬɢɧɵɆ

Ɋɢɫ

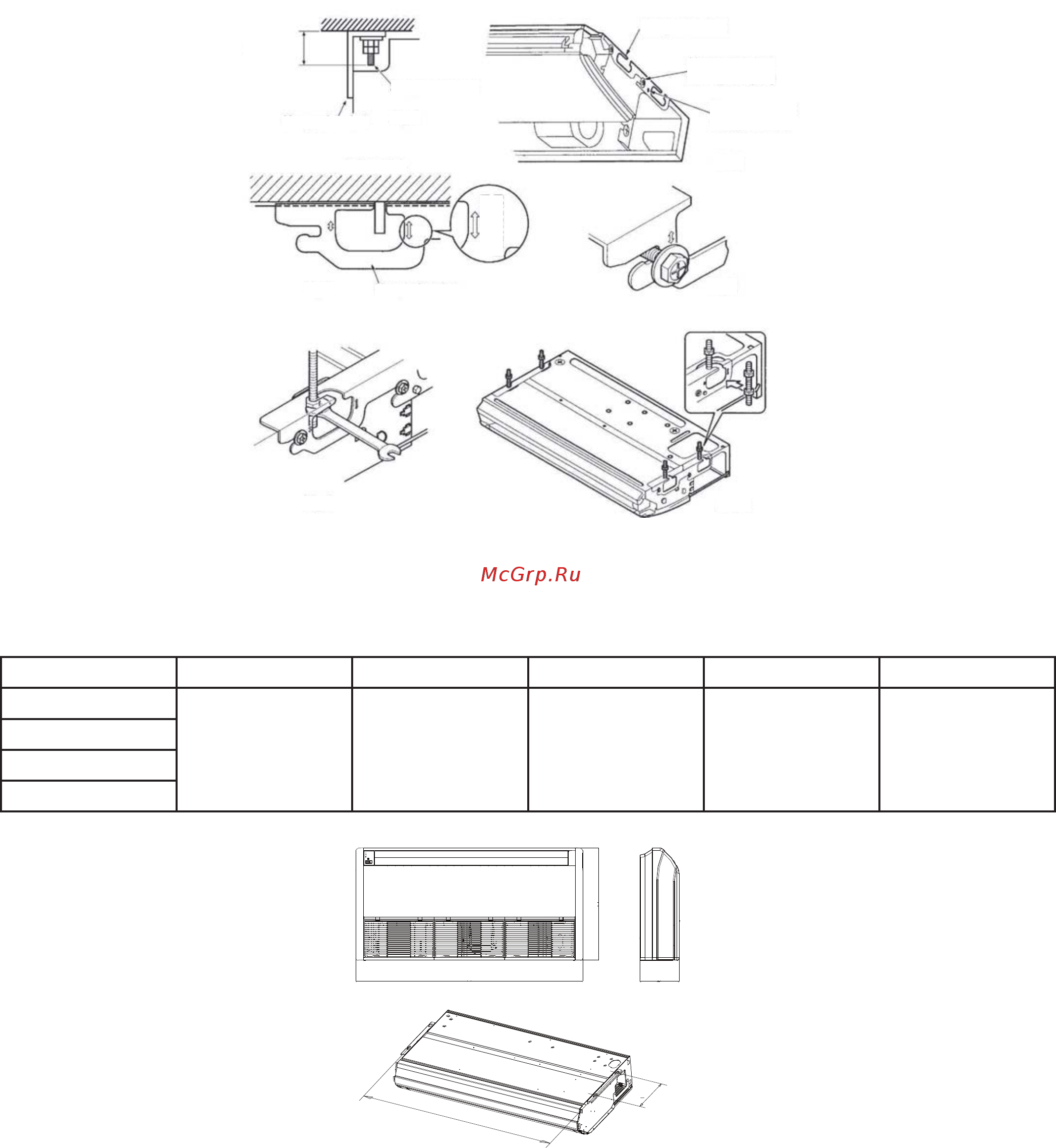

При установке внутреннего блока можно пользоваться картонным шаблоном; сторона блока, в которой нахо-

дится слив дренажа, должна располагаться на 10 мм ниже противоположной стороны блока для обеспечения

удаления конденсата из блока самотеком.

Модель ABHCD

T09H-FF/I

1220 225 700 1158 280

T12H-FF/I

T18H-FF/I

T24H-FF/I

3. Подключение электропроводки

Предупреждение:

внутренние блоки подключаются к электросети через наружный блок.

а. Снять переднюю панель.

б. Снять крышку коробки электроподключений.

в. Протянуть силовой кабель через заднюю панель внутреннего блока и через верхнее отверстие для прово-

дов.

г. Пропустить сигнальный кабель через отверстие в основании блока; подключить провода к клеммной колод-

ке, а затем подключить провод заземления к винтовой клемме. Зафиксировать провода с помощью прилагаю-

щихся зажимов.
