Tosot T24H-FF/I [8/40] Монтаж внутреннего блока напольно потолочного типа

— 8 —

Монтаж внутреннего блока напольно-потолочного типа

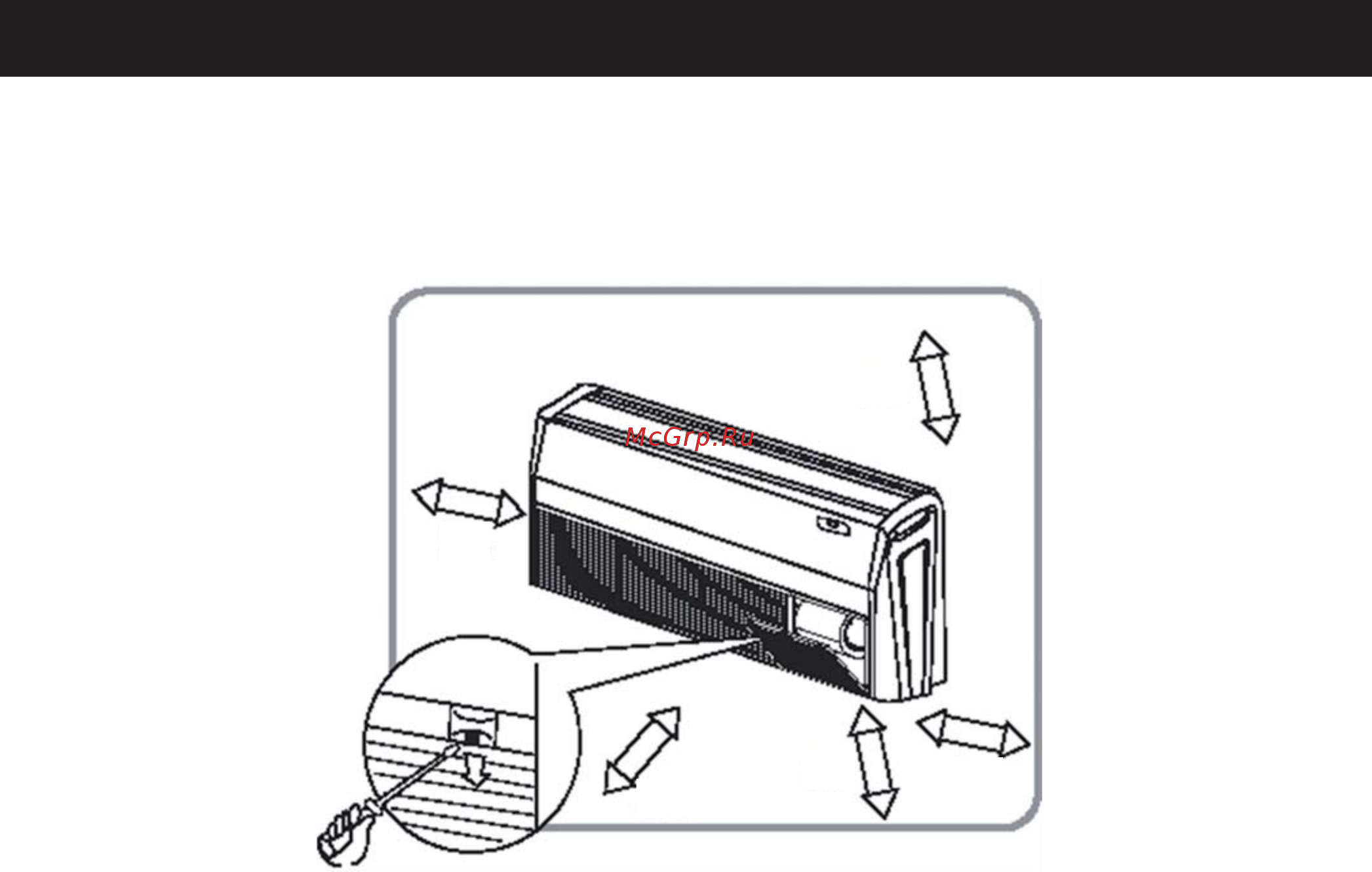

1. Монтажное пространство для размещения блока

Вокруг внутреннего блока должно быть предусмотрено достаточное пространство для циркуляции воздуха (см.

рис. 1).

Ɋɢɫ

ɧɟɦɟɧɟɟ

ɫɦ

ɧɟɦɟɧɟɟ

ɫɦ

ɧɟɦɟɧɟɟ

ɫɦ

ɧɟɦɟɧɟɟ

ɫɦ

ɧɟɦɟɧɟɟ

ɫɦ

Предостережение!

Монтажные работы должны выполняться квалифицированными специалистами с учетом требований данной

инструкции.

Рекомендуется обращаться за информацией по выполнению монтажных работ официальному дилеру произ-

водителя. Претензии к работе оборудования, установленного неуполномоченной на это организацией, к рас-

смотрению не принимаются.

Переустановка кондиционера на новое место также должна выполняться квалифицированными специали-

стами.

2. Варианты монтажа напольно-потолочного внутреннего блока

• Подпотолочный вариант

• Напольный вариант

Для каждого варианта должны соблюдаться следующие рекомендации.

а. Выбрать место расположения внутреннего блока на полу или на стене, используя бумажный шаблон, входя-

щий в комплектацию. Разметить место установки по шаблону (смотреть рис.2)

б. Снять решетку забора воздуха, боковую панель и монтажную пластину, как указано далее:

• нажать на фиксаторы решетки забора воздуха и снять ее с внутреннего блока;

• выкрутить винты, крепящие боковую панель, и снять панель, выдвинув ее вперед (в направлении стрелки,

см. рис. 3);

• открутить на 10 мм или менее два винта монтажной пластины (М8) с каждой стороны;

• выкрутить 2 винта монтажной пластины (М6) с тыльной стороны;

• снять монтажную пластину с внутреннего блока.
