— 23 —

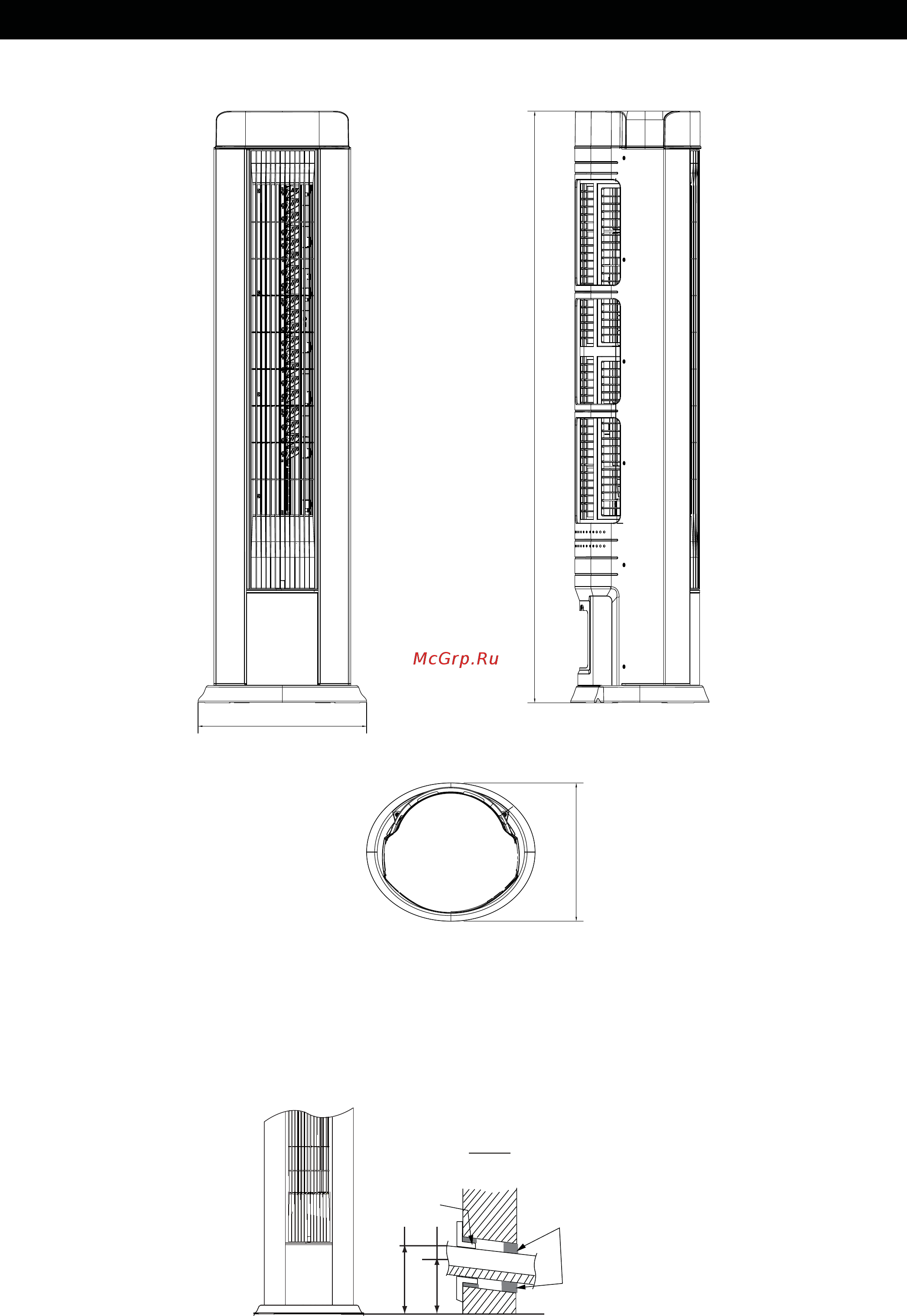

Монтаж внутреннего блока
Размеры вну
треннего блока
1687
480
394
Отверстие для фреонопровода
• Просверлите отверстие в стене диаметром 55-70 мм, с небольшим уклоном 5-10° вниз чтобы обеспечить
естественный отвод конденсата.
• Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протя-
гивании через отверстие в стене.
ɉɨɦɟɳɟɧɢɟ ɍɥɢɰɚ
ɋɬɟɧɧɚɹ
ɩɪɨɯɨɞɤɚ
ɍɩɥɨɬɧɢɬɟɥɶ
ɫɦ
ɫɦ
