Tosot T24H-FI [24/30] Подключение фреонопровода и дренажа внутреннего блока

— 24 —

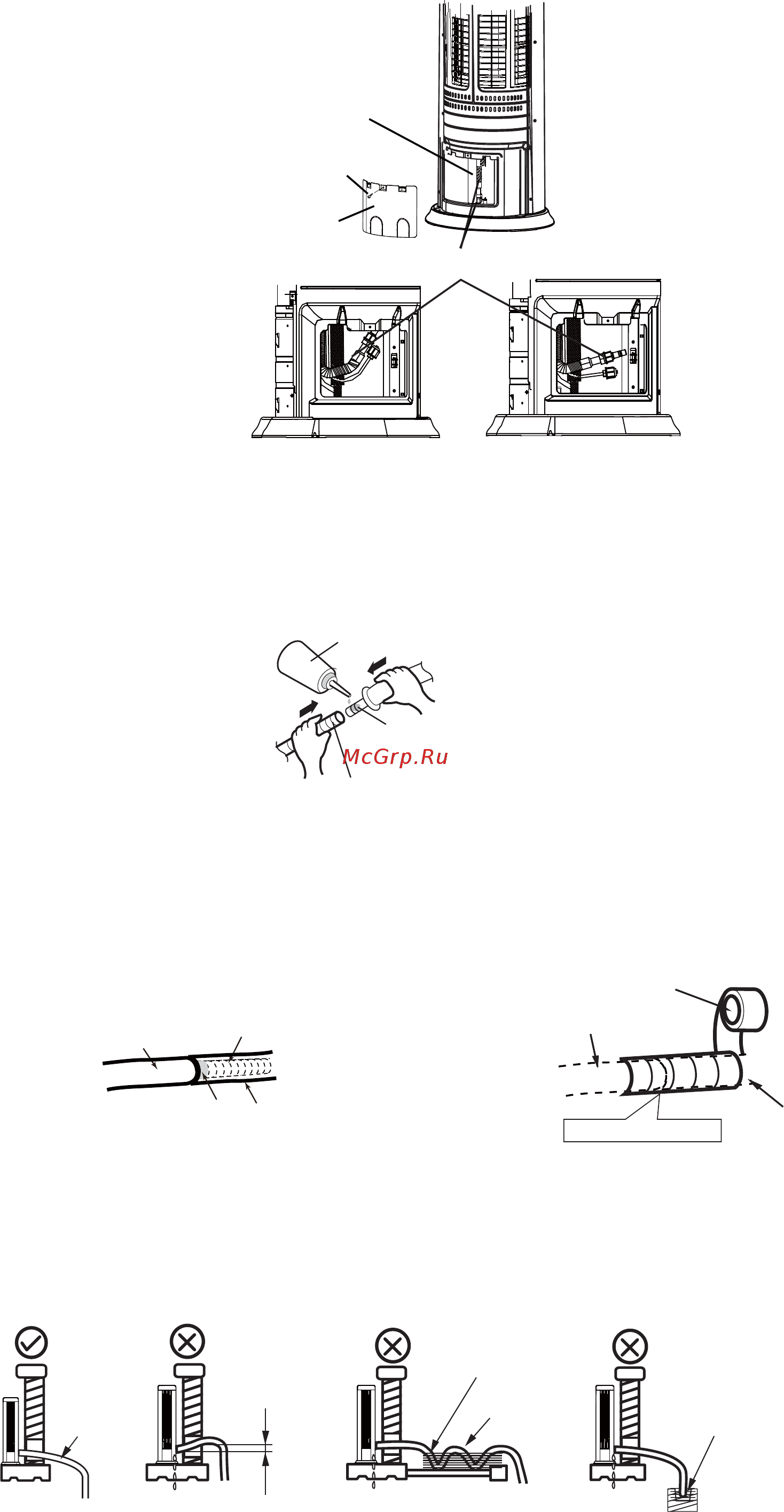

Подключение фреонопровода и дренажа внутреннего блока

Открутите винты крепления задней крышки и снимите ее.

Ɂɚɞɧɹɹɤɪɵɲɤɚ

ɋɨɟɞɢɧɢɬɟɥɶɧɵɟɬɪɭɛɵ

ȼɢɧɬ

Ⱦɪɟɧɚɠɧɚɹ

ɬɪɭɛɚ

1. Отведение дренажа

• Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 14 мм). Закрепите

место соединения.

Ʉɥɟɣ

Ɇɟɫɬɨɫɨɟɞɢɧɟɧɢɹ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ

• Поместите трубопровод отвода конденсата в теплоизоляцию. Обмотайте теплоизоляцию изолентой для

предотвращения повреждения и соскальзывания. Так как на поверхности неизолированной трубы может

образовываться конденсат.

Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ

ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ

ɋɥɢɜɧɨɣ

ɲɥɚɧɝ

Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ ɂɡɨɥɢɪɨɜɚɧɧɚɹ ɬɪɭɛɚ

Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ

ɫɥɢɜɚ ɤɨɧɞɟɧɫɚɬɚ

ɂɡɨɥɢɪɨɜɚɧɧɚɹ

ɬɪɭɛɚ

Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ

Ɇɟɫɬɨ ɫɨɟɞɢɧɟɧɢɹ

• Изолированная труба отвода конденсата должна иметь надежное крепление. Не допускаются провисы,

перегибы и подъемы. Следите за тем, чтобы наружный конец трубопровода был свободным, на достаточ-

ном расстоянии от препятствий, чтобы обеспечить дальнейший отвод воды. Неправильный монтаж может

привести к невозможности отведения конденсата и его протечке из внутреннего блока.

ɍɤɥɨɧ

ɜɧɢɡ

ɋɤɨɧɞɟɧɫɢɪɨɜɚɧɧɚɹ

ɜɨɞɚ

ȼɨɡɞɭɯ

Ɍɪɭɛɚɧɟɞɨɥɠɧɚ

ɛɵɬɶɡɚɬɨɩɥɟɧɧɚ

ɉɪɨɬɟɱɤɚ

ɇɟɫɨɛɥɸɞɟɧɢɟ

ɭɤɥɨɧɚ

ɉɪɨɬɟɱɤɚɉɪɨɬɟɱɤɚ
