AFLV _FL06_IT-EN Rev.01 11-2014 pag. 10

2 – DESCRIZIONE DELLA MACCHINA

2.1 – DATI TECNICI

Modello

AFLV-20 / AFLV-20B

Dimensioni esterne

78 x 68 x 212h

Peso max

125 // 130

Capacità litri

500

Temperatura interna cella

°C

-2 / +35 // -22 / +35

Gas e carica

R 404 a 320gr // 270gr

Potenza refrigerante

670 // 610

Potenza max assorbita

1230 // 1300

Tensione di alimentazione

Volt 1x230 ~ 50 Hz

Tab. 1/a

 Alimentazione elettrica: cavo 3x1.5 mm

completo di spina Schuko; L=4000 mm

 Electricity supply: 3x1.5 mm

wire complete with Schuko plug; L=4000 mm

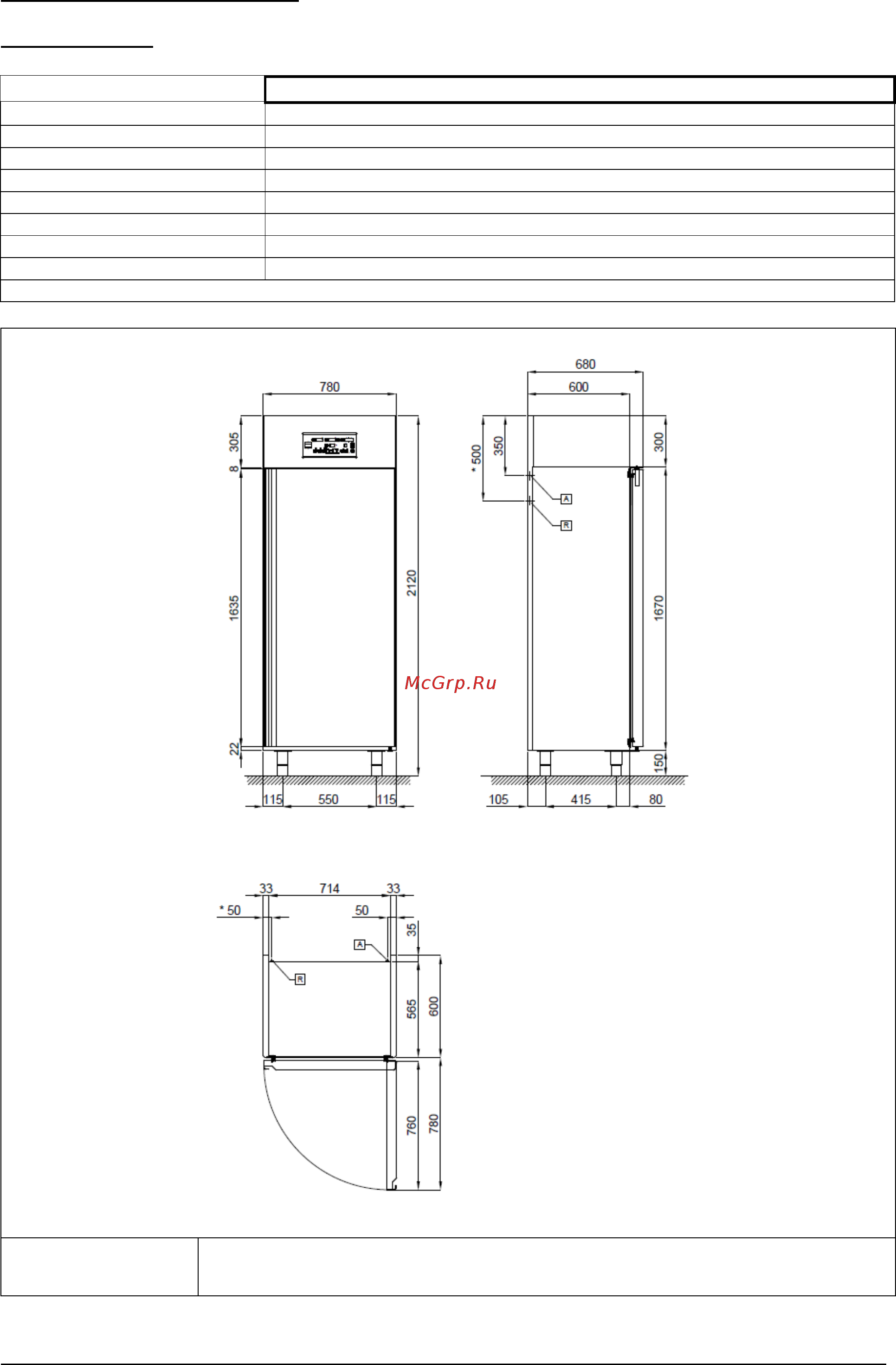

Fig. 1/a
