EKSI N 750WDD [6/17] Габариты
![EKSI N 750WDD [6/17] Габариты](/views2/1334256/page6/bg6.png)
ПРЕДУПРЕЖДЕНИЕ! Кнопка запуска активирует только один цикл мойки.
При смене соединений на плате можно активировать три цикла различной
продолжительности, согласно деталировке в разделе 1.4.

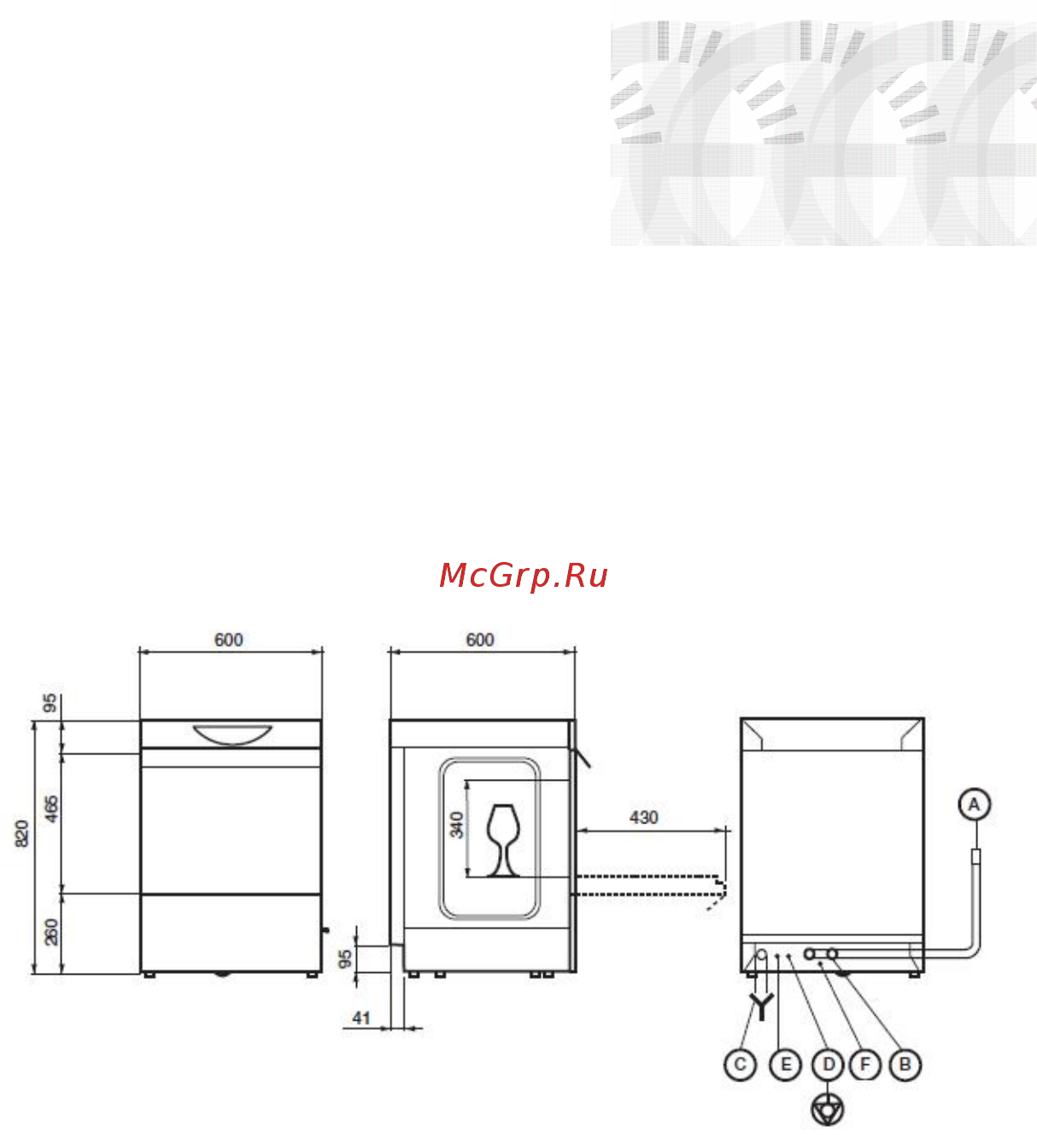

1.5 ГАБАРИТЫ
Габариты S-SPM
Условные обозначения к рис. 4 -
4а
A сливная трубка
B выход силового кабеля
C эквипотенциальный винт
D заборное соединение ¾"
E впускное отверстие для
жидкого порошка
F впускное отверстие для
ополаскивателя
Cod.W010401 Стр.6 18/05/2016
Рис. 4
