WANDA - WANDA CLASSIC
7097030 9
Il riscaldamento dell’ambiente avviene:
a) per irraggiamento: attraverso il vetro panoramico e le superci esterne calde del prodotto viene irraggiato calore nell’ambiente.
b) per convezione: il passaggio dell’aria attraverso il rivestimento del focolare rilascia calore nell’ambiente.
c) per convenzione forzata : Per migliorare la distribuzione del calore del solo ambiente di installazione oppure del locale adiacente,
di serie in questo modello vi è installato un kit di ventilazione.
ACCESSORI
ATTIZZATOIO GUANTO
WANDA DI SERIE DI SERIE
WANDA CLASSIC DI SERIE DI SERIE
L’apparecchio è dotato di un registro per regolare l’aria primaria e secondaria con i quali viene regolata l’aria di combustione.
A - Registro Aria PRIMARIA.
Con il registro (Figura 7 a pagina 70 pos. A) posto sotto la porta del focolare viene regolato il passaggio dell’aria attraverso il cassetto
cenere e la griglia in direzione del combustibile. L’aria primaria è necessaria per il processo di combustione.
Il cassetto cenere deve essere svuotato regolarmente, in modo che la cenere non possa ostacolare l’entrata dell’aria primaria per la
combustione. Attraverso l’aria primaria viene anche mantenuto vivo il fuoco.
Durante la combustione di legna, il registro dell’aria primaria deve essere aperto solo un poco, poiché altrimenti la legna arde velocemente
e l’apparecchio si può surriscaldare (vedi paragrafo FUNZIONAMENTO).
B - Registro Aria SECONDARIA.
Sopra la porta del focolare si trova il registro dell’aria secondaria (Figura 7 a pagina 70 pos.B).
Questo registro deve essere aperto (quindi la leva deve essere spostata verso destra) in particolare per la combustione di legna, in
modo che il carbonio incombusto possa subire una post-combustione. Vedi paragrafo FUNZIONAMENTO. Attraverso questo registro è
possibile regolare la potenza di riscaldamento della stufa.
Lasciandolo leggermente aperto, a seconda del tiraggio del camino, è possibile mantenere il vetro pulito.
La regolazione dei registri necessaria per l’ottenimento della resa calorica nominale è la seguente:
Consumo orario in Kg/h Aria PRIMARIA Aria SECONDARIA Aria TERZIARIA
WANDA 2,8 CHIUSO 1/2 APERTO PRETARATA
WANDA CLASSIC 2,8 CHIUSO 1/2 APERTO PRETARATA
C - Registro Aria riscaldamento ambiente (Figura 7 a pagina 70 pos. C).
Questo registro regola l’uscita dell’aria calda SOLO dalla parte anteriore della stufa emessa nell’ambiente mediante l’ausilio di un
ventilatore comandato dal termoregolatore pos. D.

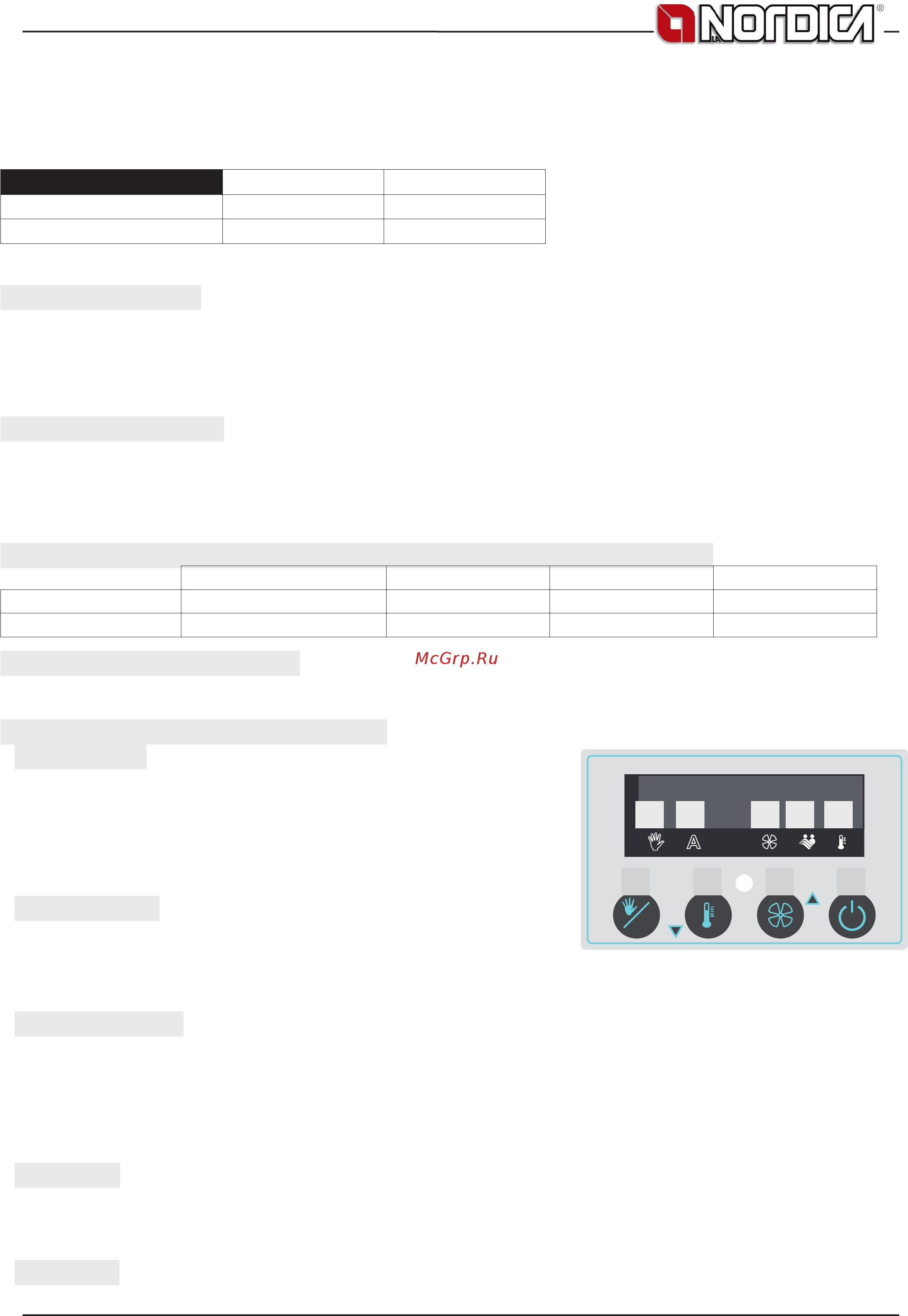

D - TERMOREGOLATORE ELETTRICO VENTILATORE (Figura 7 a pagina 70 pos. D).
FUNZIONAMENTO.
Il termoregolatore elettronico per ventilatore controlla e gestisce il usso di aria di
ventilazione, led 9.
L’accensione e lo spegnimento del dispositivo avviene tramite pressione prolungata
del tasto 1 .
Durante il funzionamento il display visualizza alternativamente la velocità impostata
e lo stato del dispositivo. A dispositivo spento il display rimane spento. La regolazione
del dispositivo può essere MANUALE o AUTOMATICA.
Modalità MANUALE.
Per accedere alla modalità MANUALE premere il tasto 2 quando la spia 3 si accende
la funzione è attiva. Per mezzo dei tasti 4 - 5 si seleziona una delle cinque velocità di
ventilazione, che funzionano anche a camino freddo. L’avvio del motore in funzione
automatico è subordinato all’azione di un termostato meccanico (nel display viene visualizzata la scritta ATTESA) che interviene dopo
avere rilevato una temperatura di almeno 45°C (taratura ssa e non modicabile). Il led 6 indica la chiusura del contatto del termostato.
Modalità AUTOMATICA.
Per accedere alla modalità AUTOMATICA premere il tasto 2 quando la spia 7 si accende la funzione è attiva, per mezzo del pulsante 5
si entra nel settaggio velocità.
Per mezzo dei tasti 4 - 5 si seleziona una delle cinque velocità di ventilazione. In modalità automatica è inoltre possibile selezionare la
temperatura CONFORT. Premendo il pulsante 4 è possibile entrare e regolare tramite i tasti 4 - 5 il set della temperatura CONFORT.
Questa impostazione permette all’utente di ridurre la rumorosità della ventola una volta che la temperatura ambiente rilevata dalla sonda
interna del dispositivo supera il set confort impostato; il motore scala una marcia (questa modalità non ha effetto sulla prima velocità)
ed è segnalata dal led 8.
Menu LINGUA.
Con la pressione prolungata del tasto 2 si entra nel menu LINGUA dove è possibile, modicare mediante i tasti 4 - 5, la lingua visualizzata
(IT, EN, DE, FR). Con la successiva pressione breve del tasto 2 si entra nel menu DISPLAY dove è possibile regolare la luminosità (tra
10 e 150). Con un‘ulteriore pressione breve del tasto 2 si entra nel menu GRADI dove è possibile cambiare la visualizzazione della
temperatura in °C o °F.
Menu BUZZER
Con l’ultima pressione breve del tasto 2 si accede al menu BUZZER dove è possibile attivare o disattivare il buzzer sonoro.
A
A
OK
O1
TM
1 2 3 4
5
6
77
8
12
3 7 89
4 5
6
