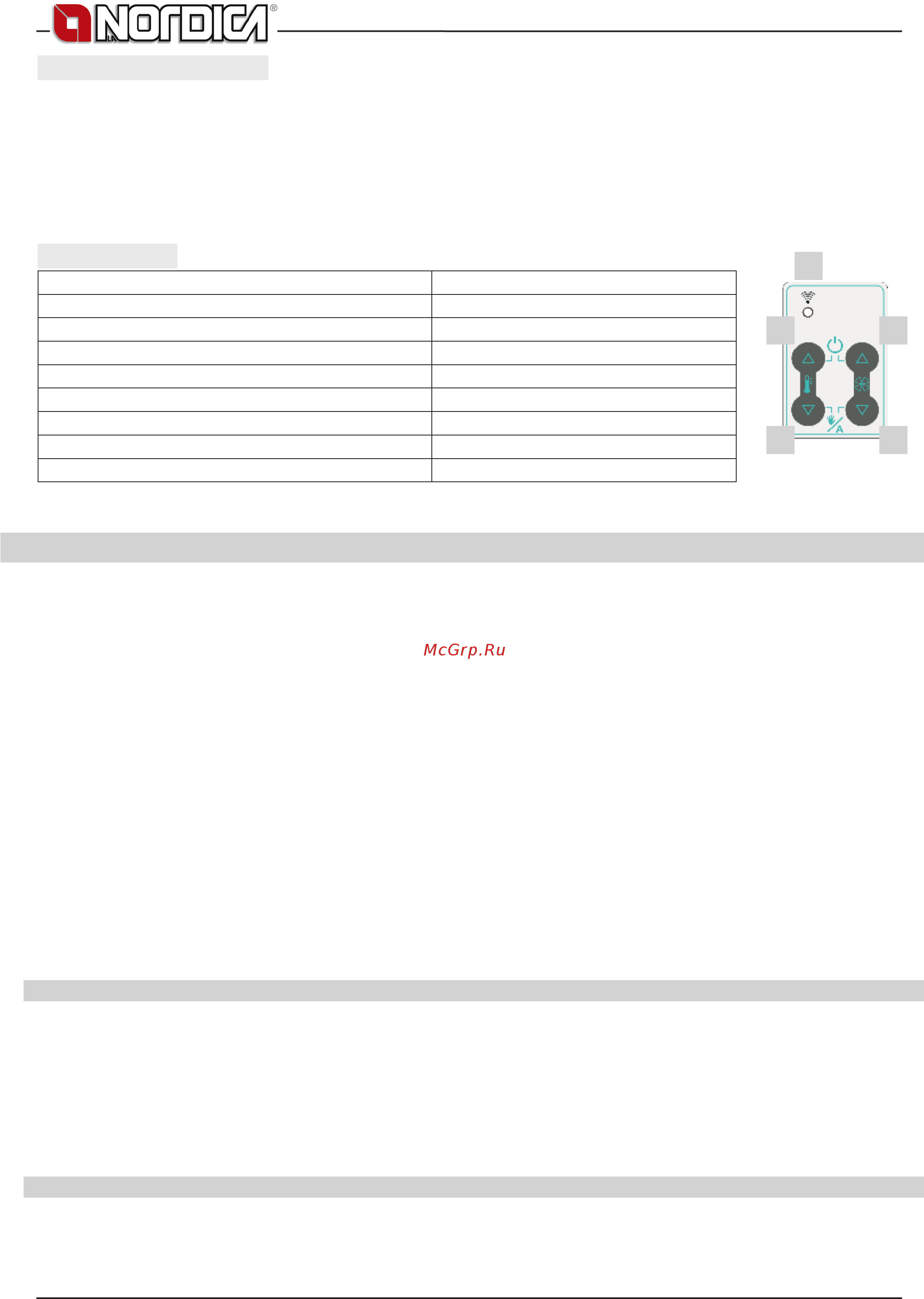

WANDA - WANDA CLASSIC
10 7097030
7. CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell’apparecchio:
• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed
alle eventuali condense;
• essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45°;
• se già usata deve essere pulita;
• rispettare i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fossero a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore
a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati deve essere ≤ 1,5.
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un’altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell’apparecchio: brocemento, acciaio zincato, superci interne ruvide e
porose. In Figura 1 a pagina 66 sono riportati alcuni esempi di soluzione.
La sezione minima deve essere di 4 dm
2
(per esempio 20x20 cm) per gli apparecchi il cui diametro di condotto è inferiore a 200
mm, o 6,25 dm
2
(per esempio 25x25 cm) per gli apparecchi con diametro superiore a 200 mm.
Il tiraggio creato dalla vostra canna fumaria deve essere sufciente ma non eccessivo.
Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle
difcoltà di funzionamento dell’apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo
piccola provoca una diminuzione del tiraggio.
La canna fumaria deve essere adeguatamente distanziata da materiali inammabili o combustibili mediante un opportuno
isolamento o un’intercapedine d’aria.
E’ VIETATO far transitare all’interno della stessa tubazioni di impianti o canali di adduzione d’aria. E’ proibito inoltre praticare aperture
mobili o sse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI
UN CAMINETTO O FOCOLARE APERTO).
7.1. COMIGNOLO
Il tiraggio della canna fumaria dipende anche dall’idoneità del comignolo.
È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna fumaria
(Figura 2 a pagina 66).
Dovendo sempre superare il colmo del tetto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 3 a pagina 67).
Il comignolo deve rispondere ai seguenti requisiti:
• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d’uscita doppia di quella interna della canna fumaria.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• Essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
Funzionamento TELECOMANDO
Il termoregolatore elettronico per il ventilatore può essere gestito dal telecomando IR.
• L’accensione e lo spegnimento del dispositivo avviene tramite pressione prolungata dei due tasti 11 - 12.
• Il passaggio da regolazione MANUALE ad AUTOMATICA con il telecomando IR si ottiene mediante la pressione dei tasti 13 - 14. II
led relativo al funzionamento manuale 3 o automatico 7 si accende.
• In modalità MANUALE sono attivi solamente i tasti del gruppo 11-13 per selezionare una delle cinque velocità.
• In modalità AUTOMATICA sono attivi i tasti del gruppo 12-14 per selezionare una delle cinque velocità e i tasti del gruppo 11-13 per
regolare il set COMFORT.
Ogni pressione sul telecomando viene segnalata dal rispettivo led 10, se questo non avviene controllare le batterie.
CARATTERISTICHE
ALIMENTAZIONE 230 V~ +15-10% 50/60Hz
POTENZA ASSORBITA Max 2VA
MAX TEMPERATURA SONDA INTERNA 60°C
TEMPERATURA DI ESERCIZIO 0 – 60°C
DIMENSIONI INGOMBRO 120x74x51 (scatola incasso 3 moduli)
CONTENITORE Placca RAL9001 telaio NERO
GRADO DI PROTEZIONE IP40
COMANDO VENTOLA Max 300 W
TIPO BATTERIA TELECOMANDO 12V 23AE (12V-28x10)
AVVERTENZA: il corretto funzionamento del termoregolatore è garantito solamente per l’apposito motore per il quale è stato costruito.
L’uso improprio solleva il costruttore da ogni responsabilità.
7.2. COLLEGAMENTO AL CAMINO
I prodotti con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del
focolare chiusa (fatta eccezione per la fase di carico del combustibile o l’eventuale rimozione della cenere).
I prodotti con le porte non a chiusura automatica (tipo 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta
aperta è consentito soltanto previa sorveglianza.
Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna.
11
10
12
13 14
