Общие сведения об обслуживании
Xerox Phaser 4600/4620
Руководство пользователя
98
Картридж сшивателя
Если установлен дополнительный финишер, воспользуйтесь приведенной ниже процедурой для
замены картриджа сшивателя. Картридж сшивателя содержит 5 000 скрепок.

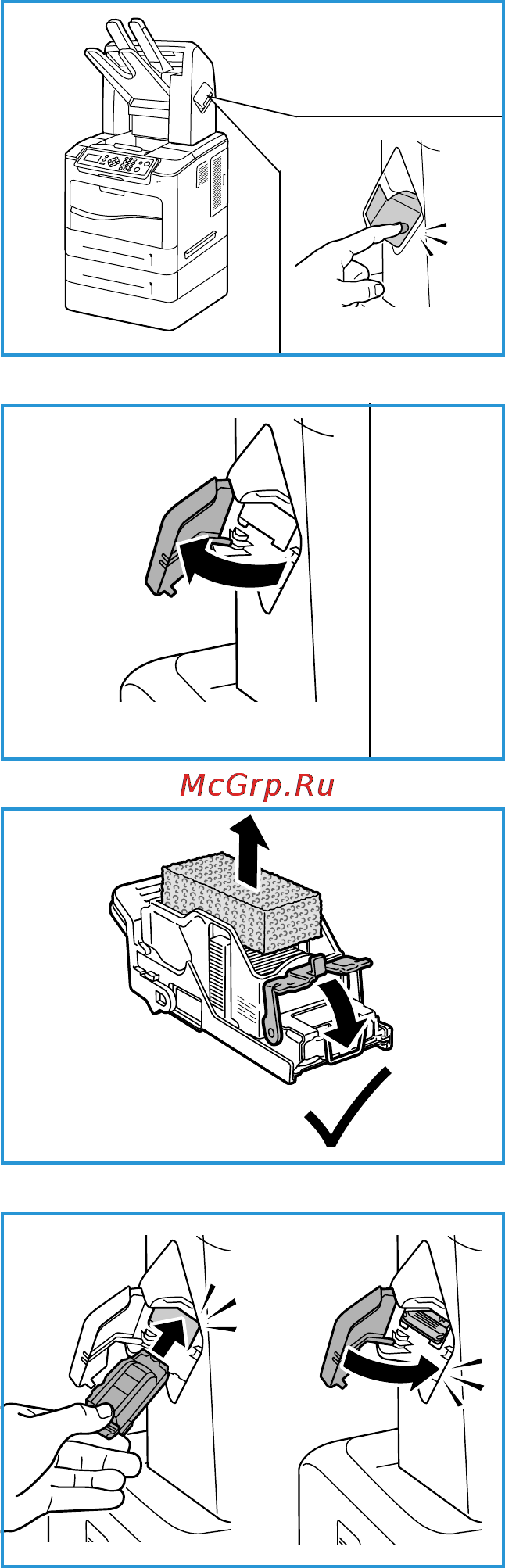

1. Откройте крышку картриджа сшивателя.
2. Извлеките пустой картридж сшивателя, потянув за ручку.
3. Извлеките пустой картридж из держателя картриджа.
4. Использованный картридж следует выбросить.
5. Достаньте из упаковки новый картридж сшивателя.
6. Убедитесь, что скрепки сверху пачки
целые и не
погнутые. Удалите поврежденные и погнутые скрепки.
7. Вставьте в держатель новый картридж и задвиньте его до
щелчка.
8. Закройте дверцу крышки картриджа сшивателя.
