7. Приложения

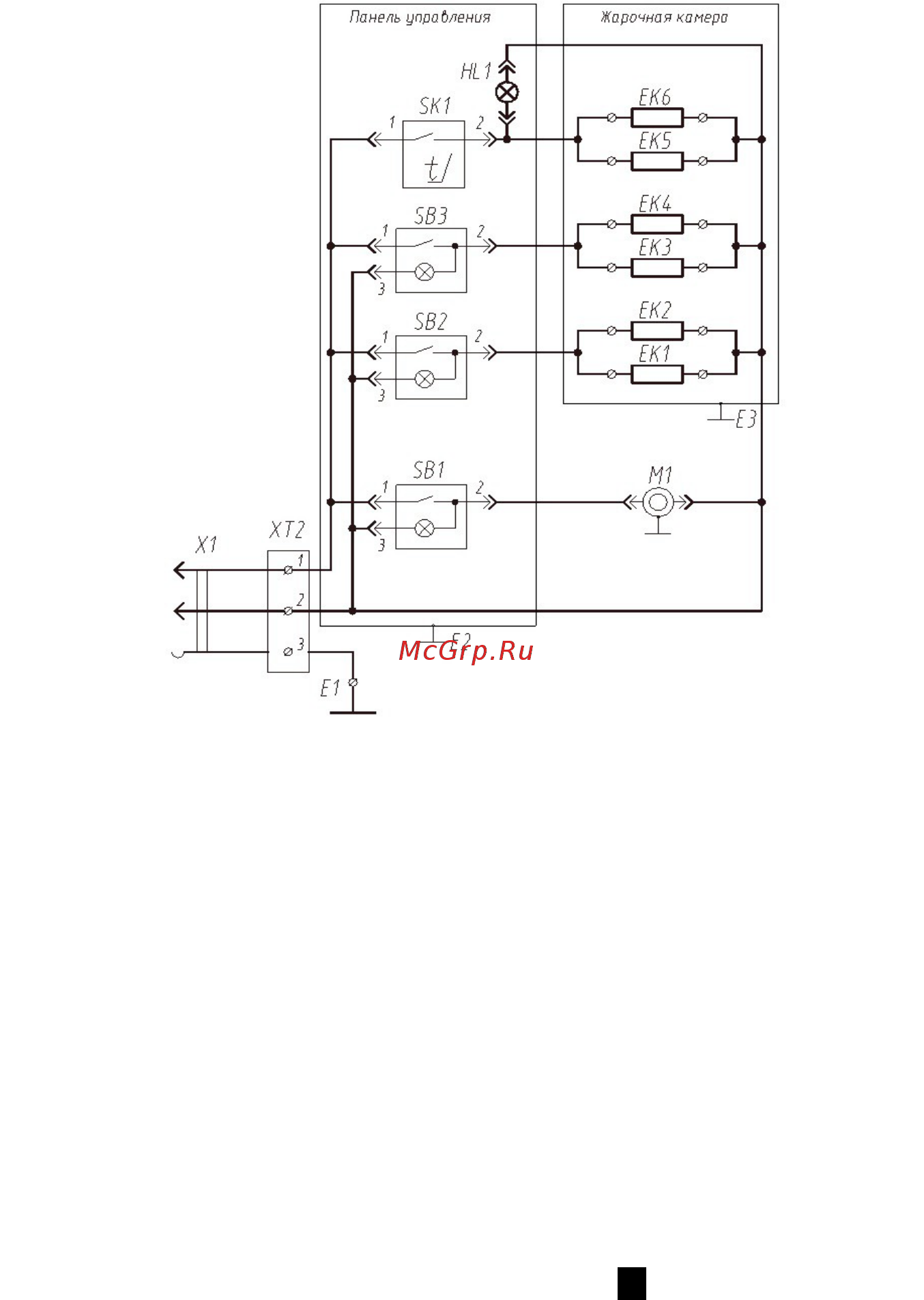

7.1. Схема электрическая принципиальная гриля «Командор-2/3 Э»
Е1...Е3 - Болт М5х14
HL1 - Лампа индикаторная
SB1 - Выключатель MD-0401/L/G/A03/T6
SB2,SB3 - Выключатель MD-036/L/G/В01/T6
SK1 - Терморегулятор ММG HU-30-M
4125-0-053-1 (50-300
°
C)
EK1,EK2 - ТЭН 1,2 кВт
EK3...EK6 - ТЭН 1,0 кВт
М1 - Электродвигатель Метеор (мод. 981)
Х1 - Вилка ВШ-40 (32А)
Х2 - Клеммный блок КБ-63/3
КД.53.000.000 РЭ изм. 00
10
