FB | 11
Это самая простая система управления
ON/OFF. Работа отопительного аппарата
регулируется термостатом, который
включает аппарат в случае падения
температуры в помещении ниже
заданной.
Регулировка производительности
вентилятора происходит при помощи
пятиступенчатого регулятора скорости.
Чаще всего применяется на объектах где
необходимо отдельное управление для
каждого аппарата.

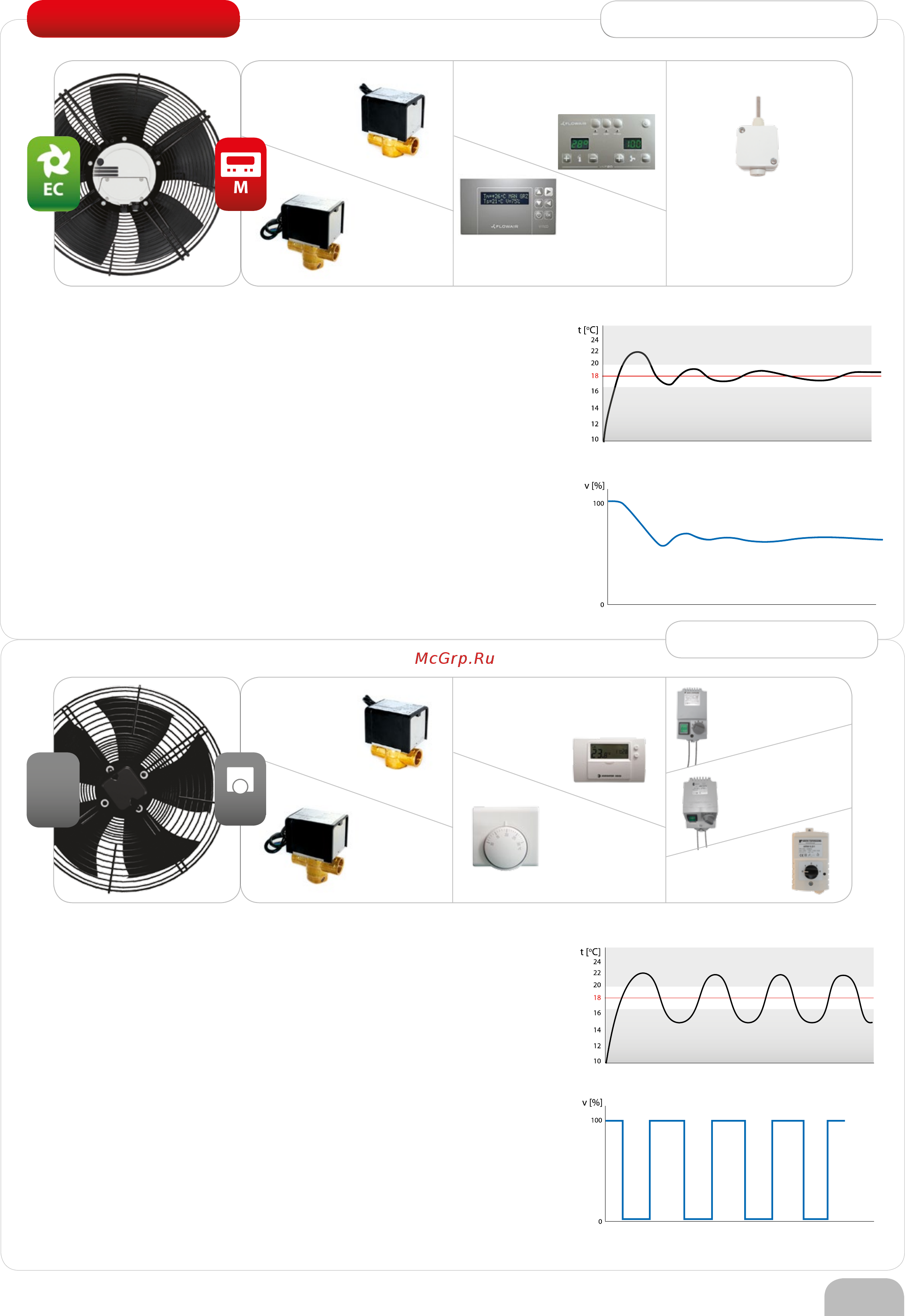

ДИАГРАММА ТЕМПЕРАТУРЫ
зона вне теплового комфорта
зона вне теплового комфорта
время
заданная
темп.
ДИАГРАММА РАБОТЫ ВЕНТИЛЯТОРА
время
ПРЕИМУЩЕСТВА:
Низкая тепловая инерция.
Снижение затрат на отопление.
Простота в обслуживании.
Независимое управление каждым
аппаратом.
Ступенчатая регуляция
производительности вентилятора.
RE
комнатный
термостат
с недельным
таймером
RA
комнатный
термостат
TR
пятиступенчатый
регулятор скорости
TRd
пятиступенчатый
регулятор скорости
TRs
трехступенчатый
регулятор скорости
AC S/V
МОДУЛЬНОЕ УПРАВЛЕНИЕ
АВТОМАТИКА
Это энергосберегающее
отопление объектов среднего и
большого объемов. Плавная регуляция
производительности отопительных
аппаратов в зависимости от температуры
обеспечивает подачу необходимого
количества тепла. Командоконтроллер
0-10V (VNTLCD или VNT20) плавно
регулирует скорость оборотов вентилятора
в зависимости от разницы между заданной
и измеряемой температурой на объекте.
Такое решение взаимодействует
с котлами, оснащенными модуляционными
горелками. Когда температура на объекте
достигает заданной, скорость вращения
вентилятора снижается, теплосъем
уменьшается, автоматика котла получает
данные о температуре теплоносителя
и уменьшает подачу энергии.
ПРЕИМУЩЕСТВА:
Низкая тепловая инерция.
Низкое потребление энергии благодаря
применению вентиляторов с двигателем ЕС.
Тепловой комфорт обеспечивается
благодаря
поддержке заданной температуры.
Низкий уровень шума поддерживается
благодаря маленьким оборотам
вентилятора.
Возможность управления макс. 10
аппаратами при помощи одного
командоконтроллера.
зона вне теплового комфорта
зона вне теплового комфорта
ДИАГРАММА ТЕМПЕРАТУРЫ
время
заданная
темп.
ДИАГРАММА РАБОТЫ ВЕНТИЛЯТОРА
время
VNT20
командоконтроллер
вентилятора
со встроенным
термостатом
VNTLCD
командоконтроллер вентилятора
со встроенным термостатом
и недельным таймером
PT-1000 IP65
внешний датчик
температуры
УПРАВЛЕНИЕ ON/OFF
SRQ3d
трехходовые
клапаны
с сервоприводом
SRQ2d
двухходовые
клапаны
с сервоприводом
SRQ3d
трехходовые
клапаны
с сервоприводом
SRQ2d
двухходовые
клапаны с
сервоприводом
