FLOWAIR LEO FB 10V [8/44] Установка рекомендации по установке

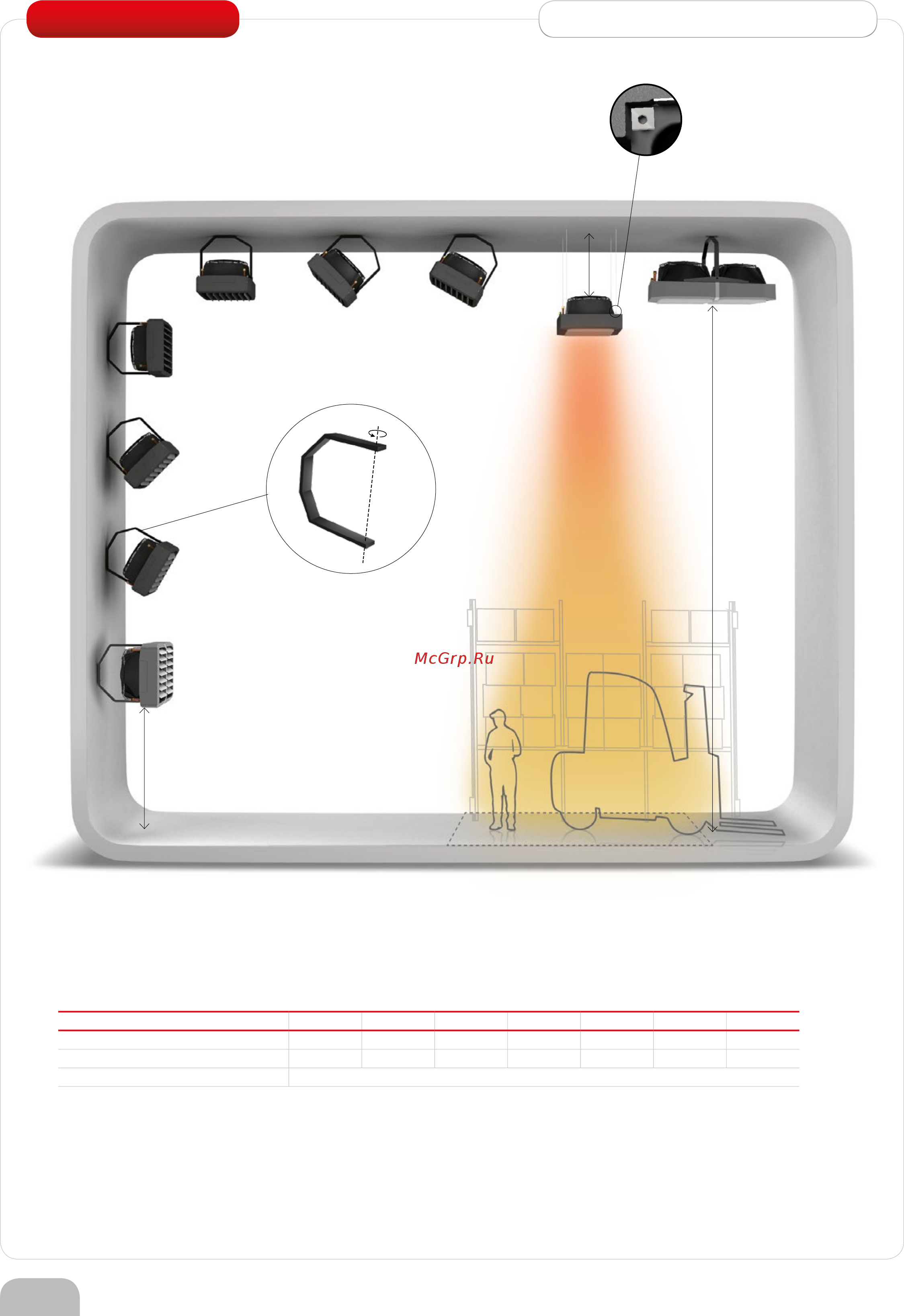

![FLOWAIR LEO FB 10V [8/44] Установка рекомендации по установке](/views2/1335103/page8/bg8.png)
FB | 8
УСТАНОВКА РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
ПОВОРОТНАЯ КОНСОЛЬ
Позволяет установить аппарат
вертикально или под разными
углами к перегородке. Консоль дает
возможность поворочивать аппарат
вокруг мест его прикрепления.
Воздухонагреватели LEO FB
поставляются со швеллерами,
которые облегчают установку
под перекрытием и позволяют
выравнивать аппарат.
A
B
C
45°
60°
90°
60°90° 45°
вертикальная установка консоли
установка под перекрытием
Рекомендуемые растояния установки [м]
FB 10 FB 20 FB 30 FB 25 FB 45 FB 65 FB 95
A макс. 3,0 макс. 3,0 макс. 3,0 2,5-8,0 2,5-8,0 2,5-8,0 2,5-10,0
B 2,5- 5,0 2,5- 5,0 2,5- 5,0 2,5-10,0 2,5-10,0 2,5-10,0 2,5-12,0
C мин. 0,3 м
