11
Воздушное отопление и вентиляция
T-box
SP 0-10
DRV KM
частотник
ВЫТЯЖНОЙ
ВЕНТИЛЯТОР
PT-1000
PT-1000
PT-1000
PT-1000
SRX3d
питание
~230 В
питание
~230 В
LIYCY мин. 4x0,5 мм
2
витая пара макс. 50м
мин.
4×0,5 мм
2
мин.
3×1,0 мм
2
мин.
4×0,5 мм
2
мин.
2×0,5 мм
2
(экранированный)
мин.
2×0,5 мм
2
(экранированный)
мин.
2×0,5 мм
2
(экранированный)
мин.
2×0,5 мм
2
(экранированный)
мин.
4×1,5 мм
2
мин.
3×1,5 мм
2
мин.
3×0,5 мм
2
мин.
3×1,5 мм
2
мин.
4×0,5 мм
2
АВТОМАТИКА KM (ДЛЯ LEO FB M)
Комплексная система управления и защиты для LEO KM.
Элементы системы KMFB:
• модуль управления DRV KM,
• сервопривод дроссельных заслонок,
• 3-ходовой клапан с сервоприводом,
• датчик температуры внешнего воздуха,
• датчик температуры рециркуляционного воздуха,
• датчик температуры нагнетаемого воздуха,
• датчик температуры теплоносителя,
• командоконтроллер T-box.
Основные функции:
• плавная регулировка производительности,
• защита от разморозки,
• плавная регулировка температуры нагнетаемого воздуха,
• баланс производительности по отношению к вытяжным вентиляторам,
• недельный таймер,
• возможность управления до 31 аппарата с помощью 1 командоконтроллера,
• возможность подключения к BMS и детектора газов.
Автоматика

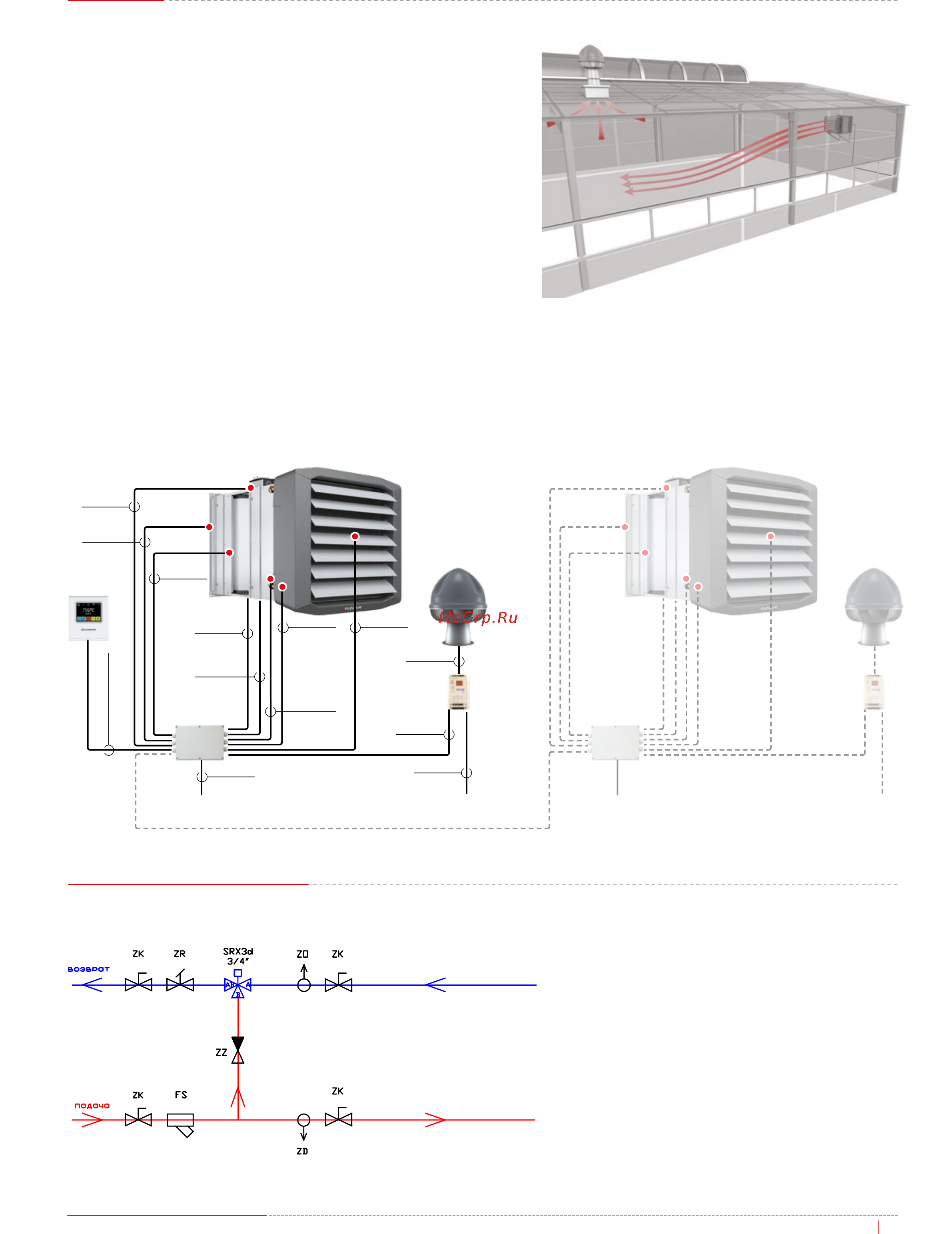

Схема подключения
Подробные схемы электрического подключения доступны в технической документации на сайте www.owair.ru.
При необходимости нужно установить обратный клапан (при использовании трехходового клапана) и насос (просьба выполнить проектные работы).
Гидравлическое подключение воздухонагревателей LEO FB со смесительной камерой LEO KM
ZK - запорный клапан
ZO - дренажный клапан
ZD - осушительный клапан
FS - сетчатый фильтр
ZR - балансировочный клапан
ZZ - обратный клапан
SRX3d - 3-х ходовой клапан с 3-х
точечным приводом (SRX3d входит в
комплект автоматики KMFB)
Гидравлическое подключение
SP 0-10
DRV KM
частотник
ВЫТЯЖНОЙ
ВЕНТИЛЯТОР
PT-1000
PT-1000
PT-1000
PT-1000
SRX3d
питание
~230 В
питание
~230 В
LEO FB
