FLOWAIR LEO FB 65V [43/68] Монтаж
![FLOWAIR ELiS T-W-200 [43/68] Монтаж](/views2/1335105/page43/bg2b.png)
Воздушные завесы и завесы-нагреватели
43
T-N-100 T-W-100 T-E-100 T-N-150 T-W-150 T-E-150 T-N-200 T-W-200 T-E-200
Питание [В/Гц] 230/50 230/50 3x400/50 230/50 230/50 3x400/50 230/50 230/50 3x400/50
Макс. потребление тока [A] 1,8 1,7 11 1,9 1,8 16,6 2,1 2 22,4
Макс. потребление мощности [кВт] 0,39 0,38 7,5 0,42 0,4 11,5 0,46 0,44 15,5
IP 21
Производительность [м
3
/ч] 2900 2300 2300 4000 3900 3900 5300 5100 5100
Уровень акустического давления
(1)
[дБ(А)] 59 60 59 60 61 60 61 61 61
Макс. длина струи воздуха
(2)
[м] 4
Вес аппарата [кг] 20,7 22,1 24 27 29,5 31,5 31,5 34,3 37
(1)
Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 500 м
3
, на расстоянии 3 м от аппарата
(2)
Длина струи изотермического воздуха, при граничной скорости 2 м/с
Технические параметры

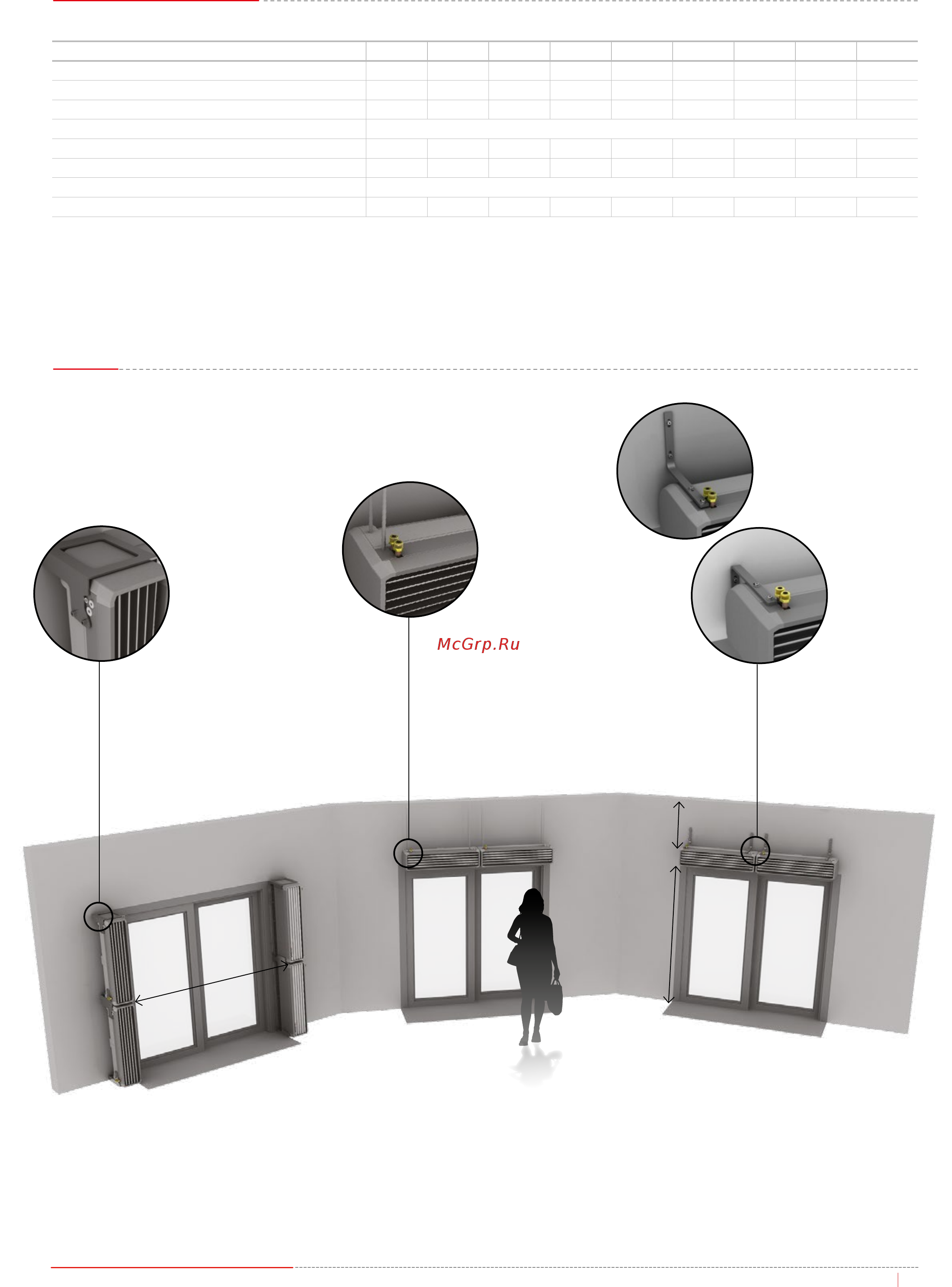

Монтаж
мин. 0,2 м
макс. 6 м
макс. 4 м
или
Возможность верти-
кальной установки
завесы ELiS T при
помощи монтажных
консолей.
Монтажная консоль
дает возможность
быстрой и легкой
установки завесы над
дверным проемом
двумя (поставляется
опционально).
Завесы ELiS осна-
щены в стандарт-
ном исполнении
крепежными
держателями для
установки при
помощи
шпилек.
ELiS T
