4. МОНТАЖ
Завесы ELiS G оснащены комплектом крепежных держател ей дл я гориз онта льн ой ил и ве ртика льн ой уст ано вки. В обоих
случаях необходимо прикрепить оборудование при помощи шпилек или дополнительных держателей к конструкции (не
входят в комплект поставки).
Необходимо соблюдать следующие размеры проема:
- в случае вертикальной односторонней установки ширина проема до 7,5 м,
- в случае вертикальной двусторонней установки ширина проема до13 м,
- в случае горизонтальной установки высота проема до 7,5 м.
ВАЖНО:
Запрещается включать оборудование не прикрепив его к стене/полу.
4.1. ГОРИЗОНТАЛЬН АЯ УСТАН ОВКА

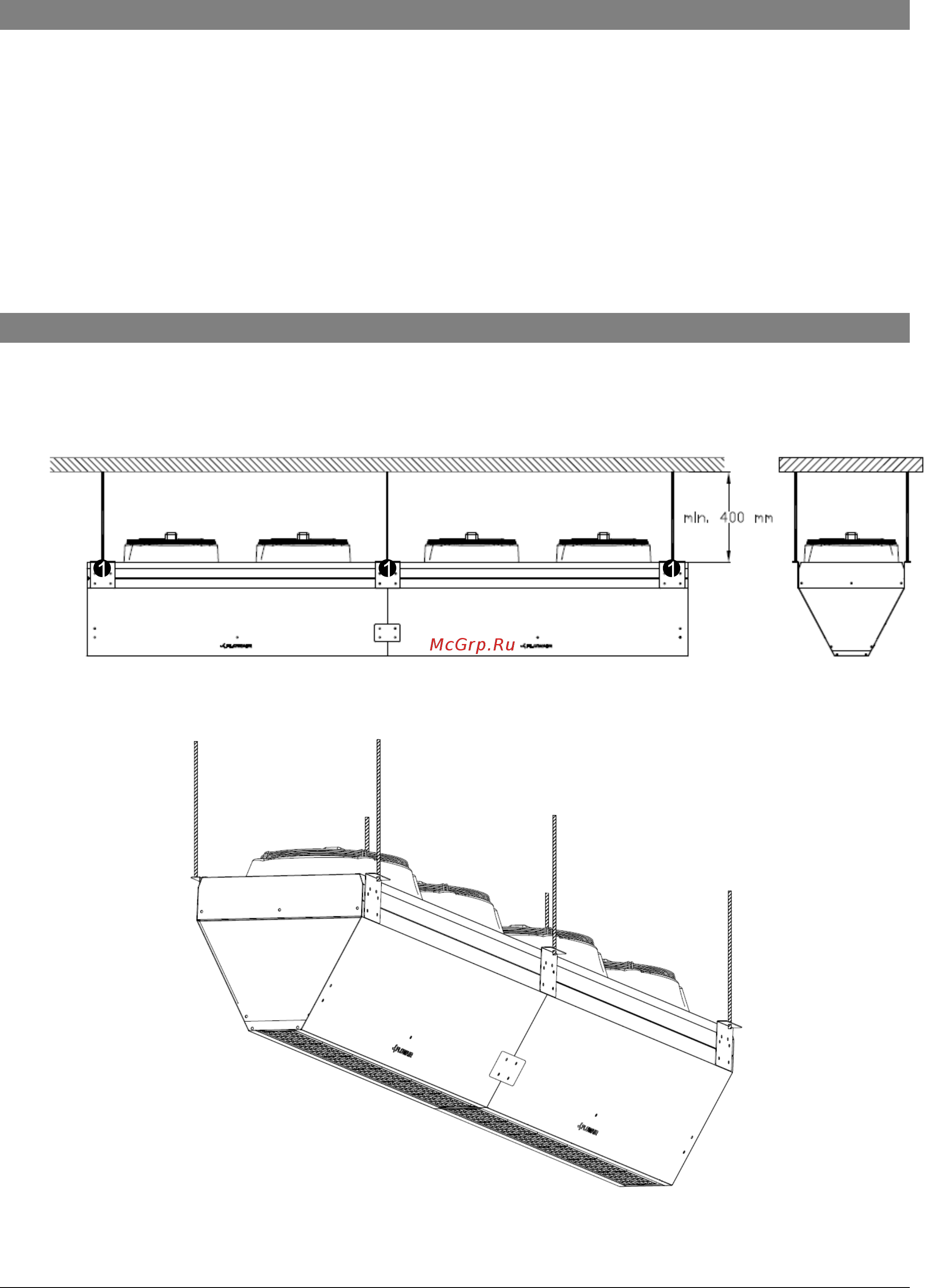

В случае гориз он та ль но й установки необходимо провести через крепеж ны е держатели ❶ монтажные шпильки М10 (4 шт.
для одной завесы; 6 шт. для двух завес; и т.д.), а затем заб локировать при помощи шайбы и гайки. Крепежны й держатель
❶ между двумя завесами является элементом соединяющим завесы.
