www.flowair.com!!|8!
!

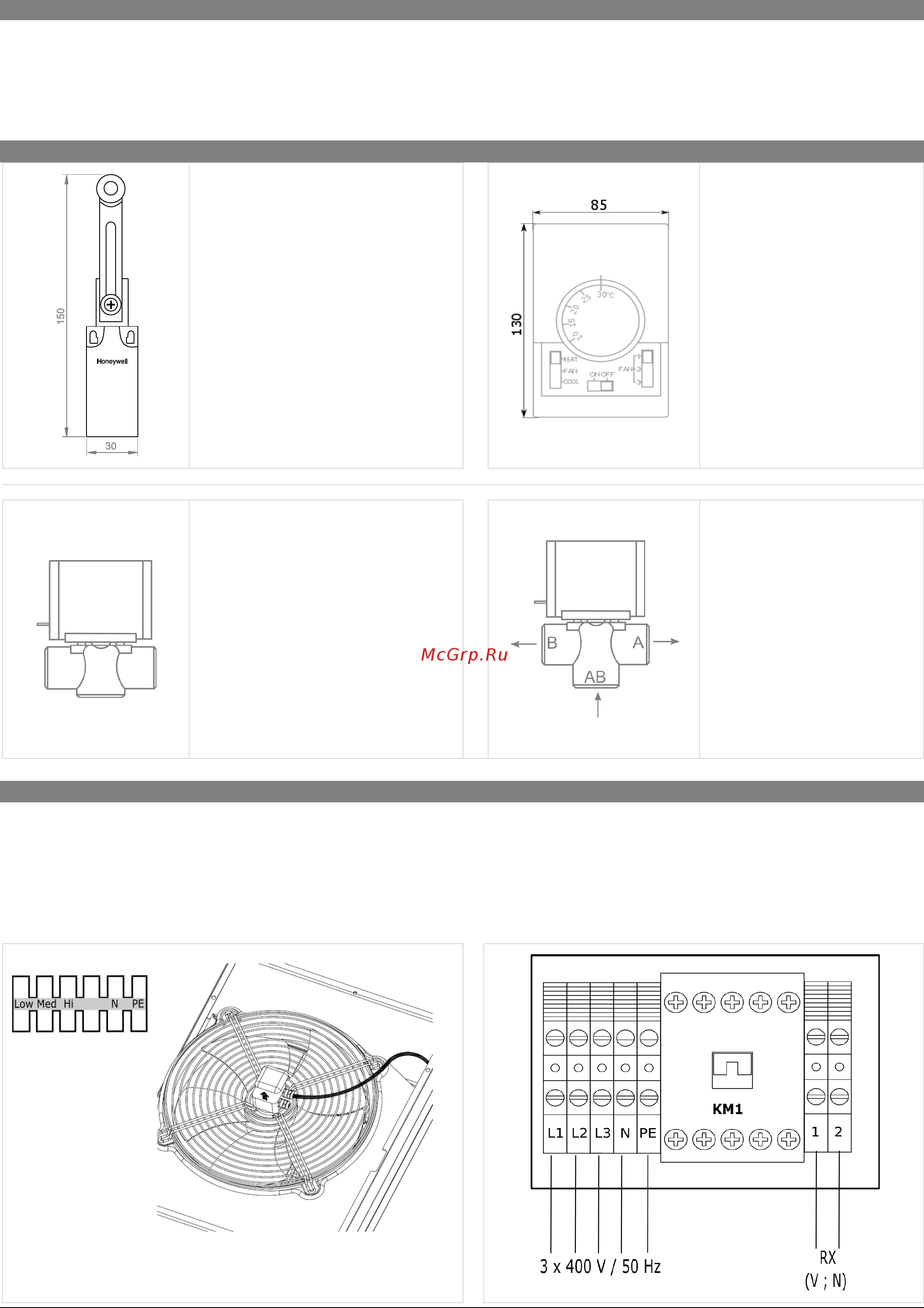

5. АВТОМАТИКА
RX – дает возможность:
§ подключинть питания к трем завесам;
§ подключить комнатный термостат*; двух или трехходовой клапан*; механический дверной датчик*;
* не входит в стандартное оснащение - доступны опционально.
5.1. ЭЛЕМЕНТЫ АВТОМАТИКИ
DCm – механический дверной
датчик
Диапазон рабочей темп.:
-10 ....+80
o
C
Степень защиты: IP 65
Клеммы: 1xNC и 1xNO
Нагрузка на клеммы:
резистивная - 10A
индуктивная - 3A
Макс. напряжение на клеммы:
300Vac или 250Vdc
TS – 3-ступенчатый
регулятор скорости с
термостатом
Диапазон настройки темп.:
+10 … +30
o
C
Диапазон рабочей
температуры:
0 … +40
o
C
Степень защиты: IP30
Нагрузка на клеммы:
индуктивная 5A,
резистантивная 6A
Питание: 230В/50Гц
SRQ2d ¾” – двухходовой
клапан ¾”
Степень защиты: IP20
Напряжение питания:
200 – 240V 50/60Гц
Макс. темп. теплоносителя: +93
o
C
Макс. рабочее давление: 2,1
МПа
Kvs: 6,5
Время открытия: 18 с
SRQ3d ¾”– треххо дово й
клапан ¾”
Степень защиты: IP20
Напряжение питания:
200 – 240V 50/60Гц
Макс. темп. теплоносителя:
+93
o
C
Макс. Рабочее давление:
2,1 МПа
Kvs: 3,4
Установка: на входе
теплоносителя в аппарат
Czas открытия: 18 с
5.2. ПОДКЛЮЧЕНИЕ АВТОМАТИКИ И ЭЛЕКТРОПИТАНИЯ
G1-N-150; G1-W-150; G1-N-200; G1-W-200
G1-E-150; G1-E-200
Для того, чтобы подключить завесу, сл едует уд алить
крышку коробки крайнего вентилятора. Провод ввести
через сальник, а затем подключить питание (в
соответствии со схемой на задней части коробки).
Для того, чтобы запустить завесу, следует подключить
питание к нагревательным элементом 3 x 400 В/ 50 Гц к
коробке, которая находится между соплами
вентиляторов. Затем следует подключить сигнал
запуска из распределителя RX к клеммам (1; 2).
!
