Подключение

Внимание: Перед началом подключения DVD-плеера к другому оборудованию,

убедитесь, что электропитание DVD-плеера и другого оборудования отключено.

Помните, что оставив регулятор звука на максимуме, вы можете нанести вред

колонкам и вашему слуху!

Подключение к видеовыходу

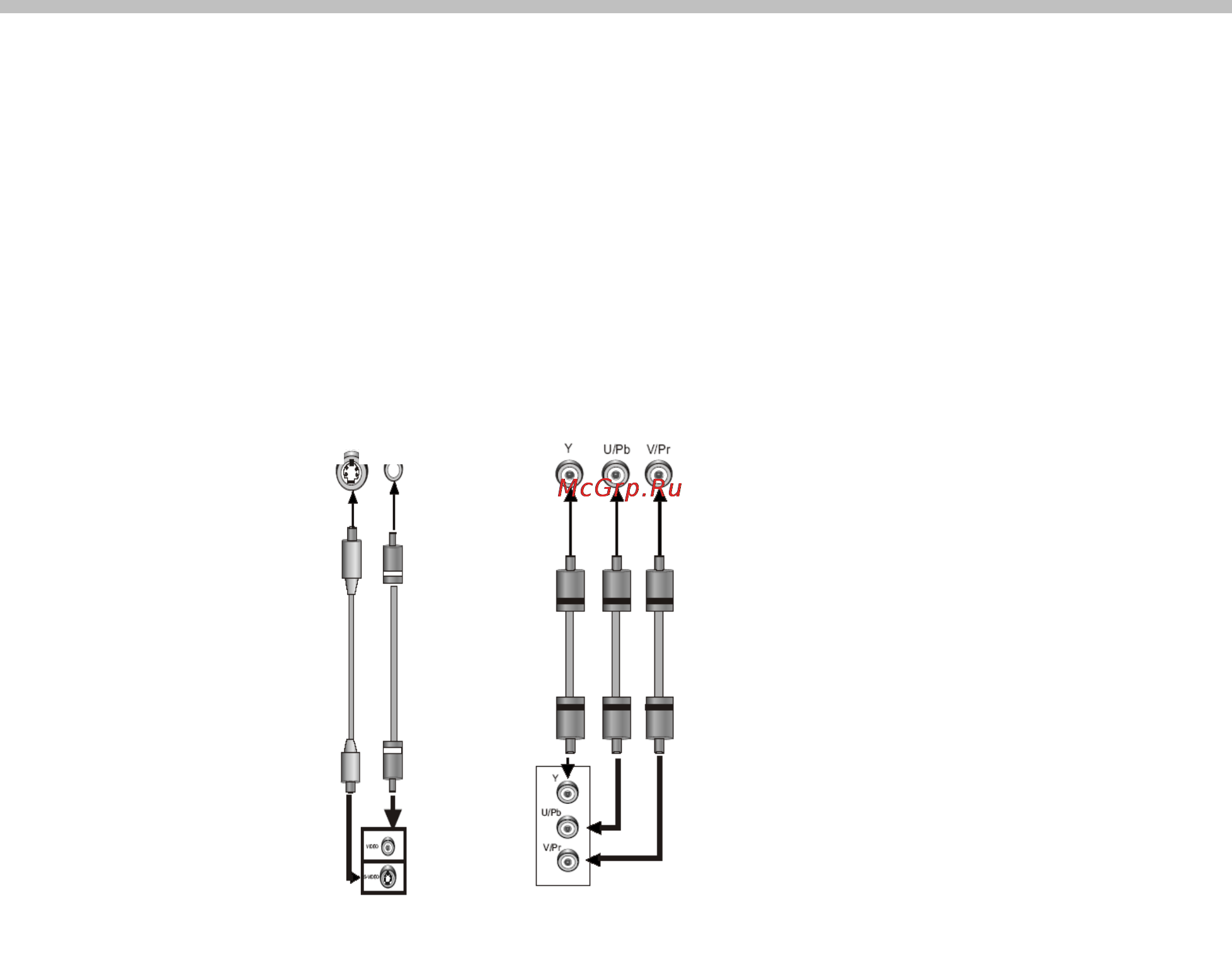

Для данного устройства используется следующая схема подключения.

DVD плеер

Полный видеосигнал

Для соединения видеовыхода VIDEO DVD-плеера с входом телевизора или

монитора используется один провод аудио-видеокабеля с желтыми штекерами

на концах.

S-Video

Выходной разъем S-Video DVD-плеера соединяется с таким же входным

разъемом на телевизоре или мониторе посредством кабеля S-Video.

Компонентный видеовыход

Для подключения компонентного выхода Y Cb/Pb Cr/Pr DVD-плеера к входным

разъемам на телевизоре или мониторе используются все три провода аудио-

видеокабеля (с белым, красным и желтым штекерами).

Примечания:

• Параметры настройки должны соответствовать тому входному разъему

телевизора или монитора, к которому подключен DVD-проигрыватель

• Подключать сразу все видеовыходы нельзя – это может ухудшить качество

изображения.

• Хорошее изображение можно получить только при правильном подключении

и корректной настройке системы.

S-Video

Video

Компонентный

видео вход

Компонентный

видео выход

Video и S-Video

выходы
