SM-DVD5105 РУССКИЙ

Подключение

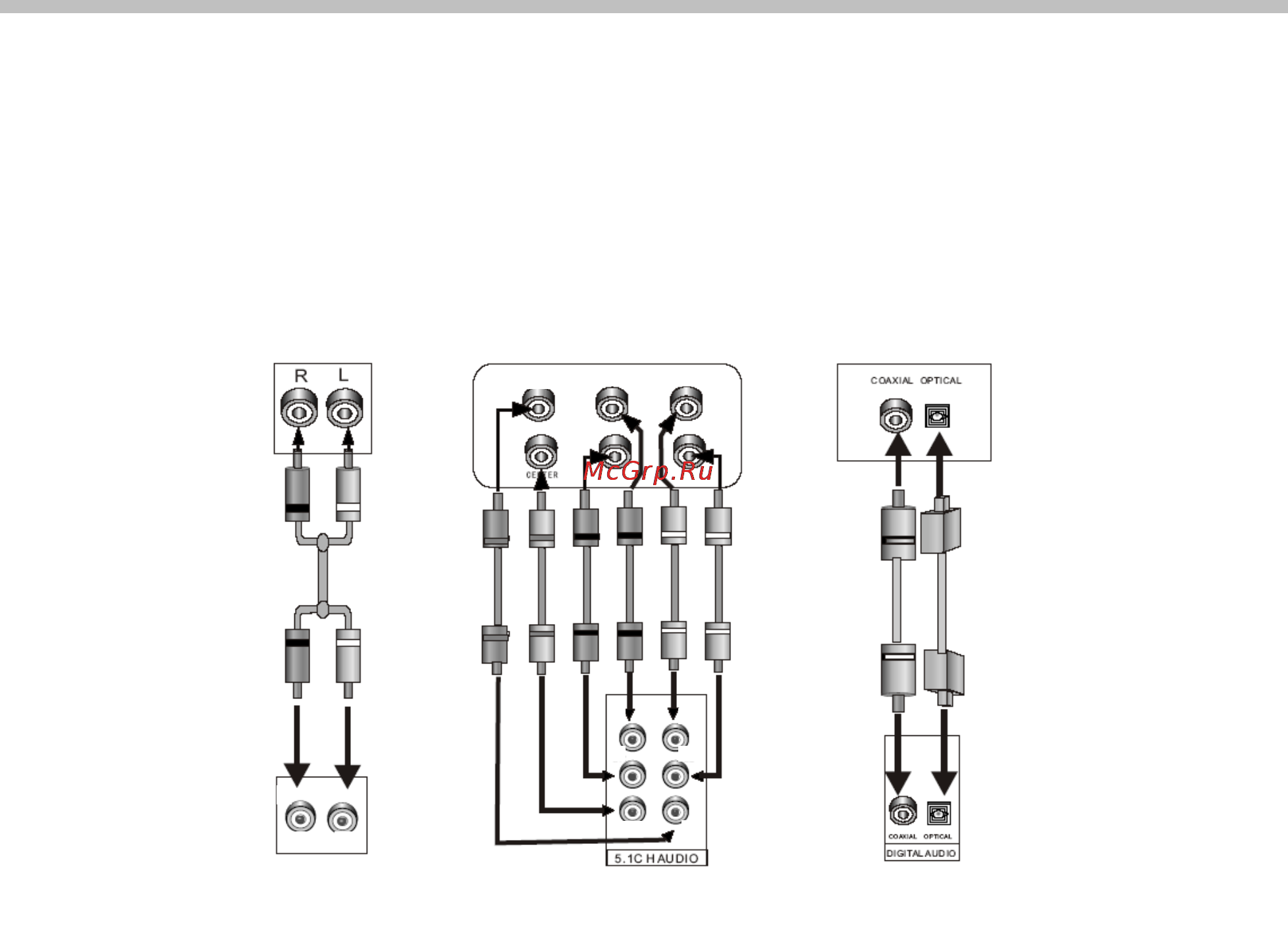

Подключение аудиосистемы

На устройстве имеются аудиовыходы аналогового и цифрового звукового

сигнала. Аналоговый сигнал выводится по двум каналам Dolby AC-3 5.1, а

цифровой – через коаксиальный оптический разъем.

DVD-плеер

Стерео аудиовыход

Для подключения звуковых входов телевизора или аудио-видеоусилителя к

аудио разъемам FL/FR DVD-проигрывателя используется пара проводов

аудиокабеля (красный штекер соответствует правому каналу, а белый –

левому).

5.1 CH Аналоговый аудиовыход

Для подключения выхода 5.1 (Cen, Sub, SR/SL, FR/FL) DVD-проигрывателя к

соответствующему входу 5.1 используйте 3 пары AV кабелей.

Коаксиальный цифровой аудиовыход

Для соединения этого выхода с разъемом на усилителе мощности используется

специальный коаксиальный кабель.

Оптический цифровой выход

Для соединения выхода OPTICAL DVD-проигрывателя с оптическим разъемом на

усилителе мощности используется специальный волоконно-оптический кабель.

Примечание: Параметры настройки должны соответствовать разъему, через

который DVD-проигрыватель подключается к внешним устройствам.

SUB F

FR FL

SL SR

SUB

CEN

FR FL

Цифровой аудио вход

5.1 CH аналоговый

аудио вход

2 CH аудио вход

5.1 CH аудио выход 2 CH аудио выход

Оптический/

коаксиальный выходы
