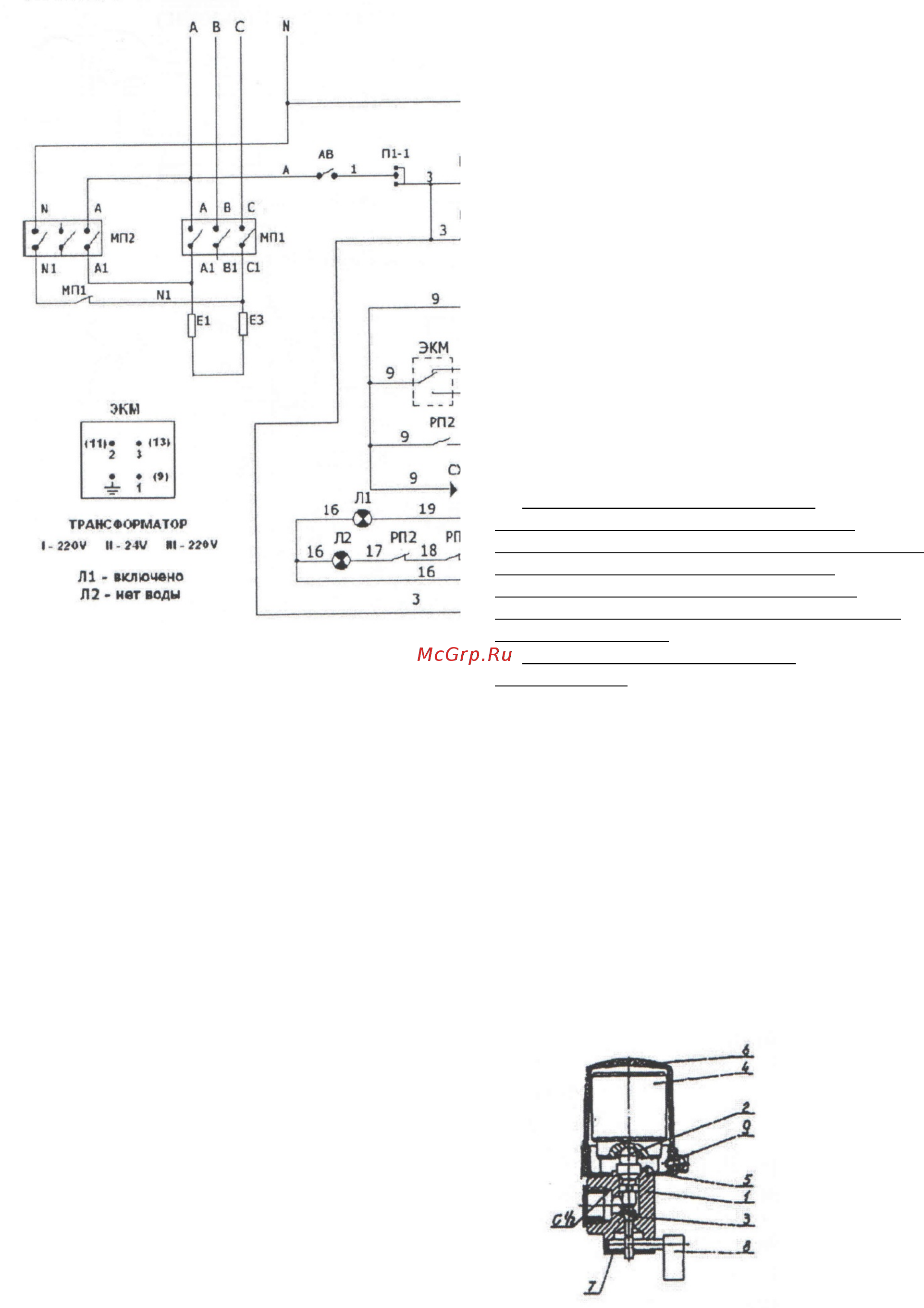

![KAYMAN КПЭ-250 Инструкция по эксплуатации онлайн [6/11] 279863](/views2/1335486/page6/bg6.png)
- 5 -
Клапан предохранительный
универсальный
ТУ 3712-279-01438537-98
Назначение изделия
Универсальный предохранительный клапан
предназначен для предохранения пищеварочного
котла от возникновения избыточного давления и
разряжения в пароводяной рубашке.
Техническая характеристика
1. Предел срабатывания:
- при повышении, МПа (кгс/см
2
):
0,05 … 0,065 (0,5 … 0,65)
- при понижении, не более МПа (кгс/см
2
):
0,01 (0,1)
2. Резьба присоединительная, дюйм:
G
1
/
2
3. Масса клапана, кг:
0,95
4. Габаритные размеры, мм:
57х130
В процессе эксплуатации паровой клапан
может прикипеть к седлу и в нужный момент не
сработать. Во избежание этого в новых
конструкциях двойных предохранительных
клапанов предусмотрен рычаг подрыва, с
помощью которого клапан следует периодически
поднимать над седлом.
Указания по эксплуатации
1. Универсальный предохранительный клапан
должен проверять целостность колпака клапана.
2. При установке и эксплуатации необходимо
проверять целостность колпака клапана.
3. При монтаже использовать ключ S 30,
запрещается использовать колпак в качестве рычага.
4. Перед включением котла должен быть
произведён подрыв (подъём) предохранительного
клапана при помощи «флажка».
Перед монтажом универсальный
предохранительный клапан необходимо:
разобрать и расконсервировать комплектующие
детали и узлы. Собрать. Проверить на
работоспособность согласно паспортным
данным (парение клапана при давлении 0,035
МПа не допустимо).
При необходимости притереть.
Пломбировать.
- 6 -
Техническое обслуживание
Монтаж, ремонт и пломбирование
клапана должно, производится лицами,
имеющими право на ремонт данного вида
технологического оборудования.
Устройство и принцип работы
Клапан
состоит
из
корпуса
1, в
котором
размещены два клапана: верхний (паровой)
2 и нижний (вакуумный) 3. Верхний клапан
2 служит для сброса избыточного давления
пара из пароводяной рубашки при
