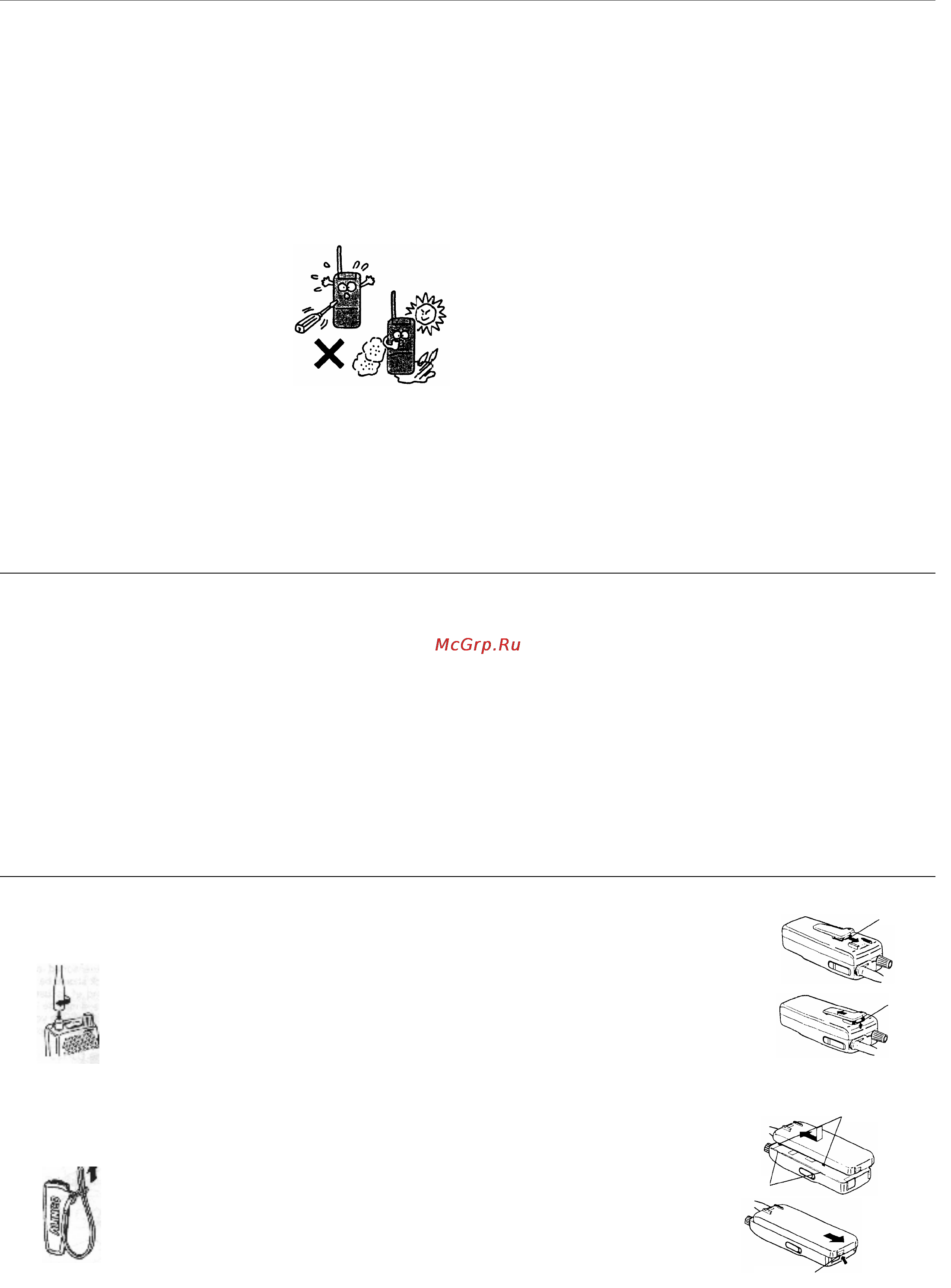

Alinco DJ-195 [3/19] При использовании внешней батареи
![Alinco DJ-195 [3/19] При использовании внешней батареи](/views2/1033549/page3/bg3.png)
3
защелка
защелка
защелка
пазы
защелка
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ТРАНСИВЕРА
§ Внимание
• Не перемещайте и не касайтесь деталей интерьера.
Ваше вмешательство может повредить оборудование.
• Не подвергайте трансивер воздействию прямых солнечных
лучей, влаги и пыли.
• Не располагайте трансивер близко от телевизора, радио
или другого излучающего оборудования во время его
работы.
• Надежно соедините антенну, поставляемую с трансивером.
• Для внешнего питания Алинко рекомендует использовать
EDC-36.
• Когда трансивер долгое время работает на высокой
мощности, он может перегреться.
• Немедленно отключите питание
трансивера, если он испускает дым
или необычный запах.
Обратитесь в центр по сервисному
обслуживанию Алинко.
§ Перед началом передачи
Многие радиостанции используют частоты, смежные с
радиолюбительскими. Будьте внимательны при передаче
около этих частот.
Даже если любитель подчиняется радио законам, могут
случиться непредвиденные взаимные помехи.
Будьте достаточно внимательны при пользовании
мобильным телефоном.
ПРЕДУПРЕЖДЕНИЕ
В зависимости от законов в различных регионах, может быть
запрещено использование трансивера в следующих местах:
• На борту авиалайнера • В аэропорту • В порту
• На территории действия беспроводных радиостанций или
их ретрансляторов.
При использовании радиотелефона в этих местах
необходимо получить разрешение властей.
§ При использовании внешней батареи
•
Используйте для внешнего питания аккумуляторы
6-16V DC
• При соединении батареи с трансивером используйте DC
кабель для базы (EDC-37). Присоедините кабель в гнездо
DC трансивера.
• Когда питание осуществляется от автомобильного
прикуривателя, используйте кабель прикуривателя (EDC-
43) или кабель прикуривателя с фильтром (EDC-36).
Используйте кабель прикуривателя с фильтром (EDC-36)
во время движения для предохранения от помех.
• При присоединении или отсоединении кабеля DC
необходимо выключить питание.
1 ОСОБЕННОСТИ ТРАНСИВЕРА
Этот трансивер имеет следующие особенности.
• 39 функций CTCSS
• 104 функции DSC
• Функция таймера для прекращения передачи и приема
сообщений
• Функция обозначения каналов памяти
• Точная установка частот (1750, 2100, 1000, 1450 Гц)
• Память на 9 номеров для автонабора
• Ввод частоты с клавиатуры
• Функция клонирования
• Функция сигнализации при краже
• Функция защиты от москитов (комаров)
• Оборудование наружной антенной
1.1. Аксессуары
• Ni-Cd аккумулятор ЕВР-48N(9.6V 700 mAh)
• Настенное зарядное устройство EDC-93(120V AC)
(T версия)**
• Настенное зарядное устройство EDC-94(230 AC)
(E версия)**
• Гибкая резиновая откручивающаяся антенна
• Крепление для ремня
• Ремешок для руки
• Инструкция по эксплуатации
• Гарантия**
** Комплект аксессуаров зависит от версии, которую вы
купили.
2 АКСЕССУАРЫ
2.1. Соединение аксессуаров
• Соединение и отсоединение антенны
• Соединение антенны
1. Возьмите антенну за ее основание
2. Направьте ее в выступ гнезда для
антенны.
3. Закрутите до конца по часовой стрелке.
4. Убедитесь в надежности соединения.
• Отсоединение антенны
Откручивайте антенну против часовой стрелки до
отсоединения.
• Соединение ремешка для руки
Соедините ремешок для руки как
показано на рисунке.
• Крепление зажима для ремня
• Отогните зажим на задней части
трансивера до щелчка.
• Открепление зажима для
ремня
• Нажмите на защелку для ремня и
потяните.
• Установка и выемка аккумулятора Ni-Cd
• Установка аккумулятора
Совместите аккумулятор с
пазами трансивера до щелчка.
• Выемка аккумулятора
Нажмите на защелку и
потяните аккумулятор до
отсоединения от
трансивера.
