3 НАИМЕНОВАНИЕ И ИСПОЛЬЗОВАНИЕ СОСТАВНЫХ ЧАСТЕЙ
3.1. Наименование и использование составных частей

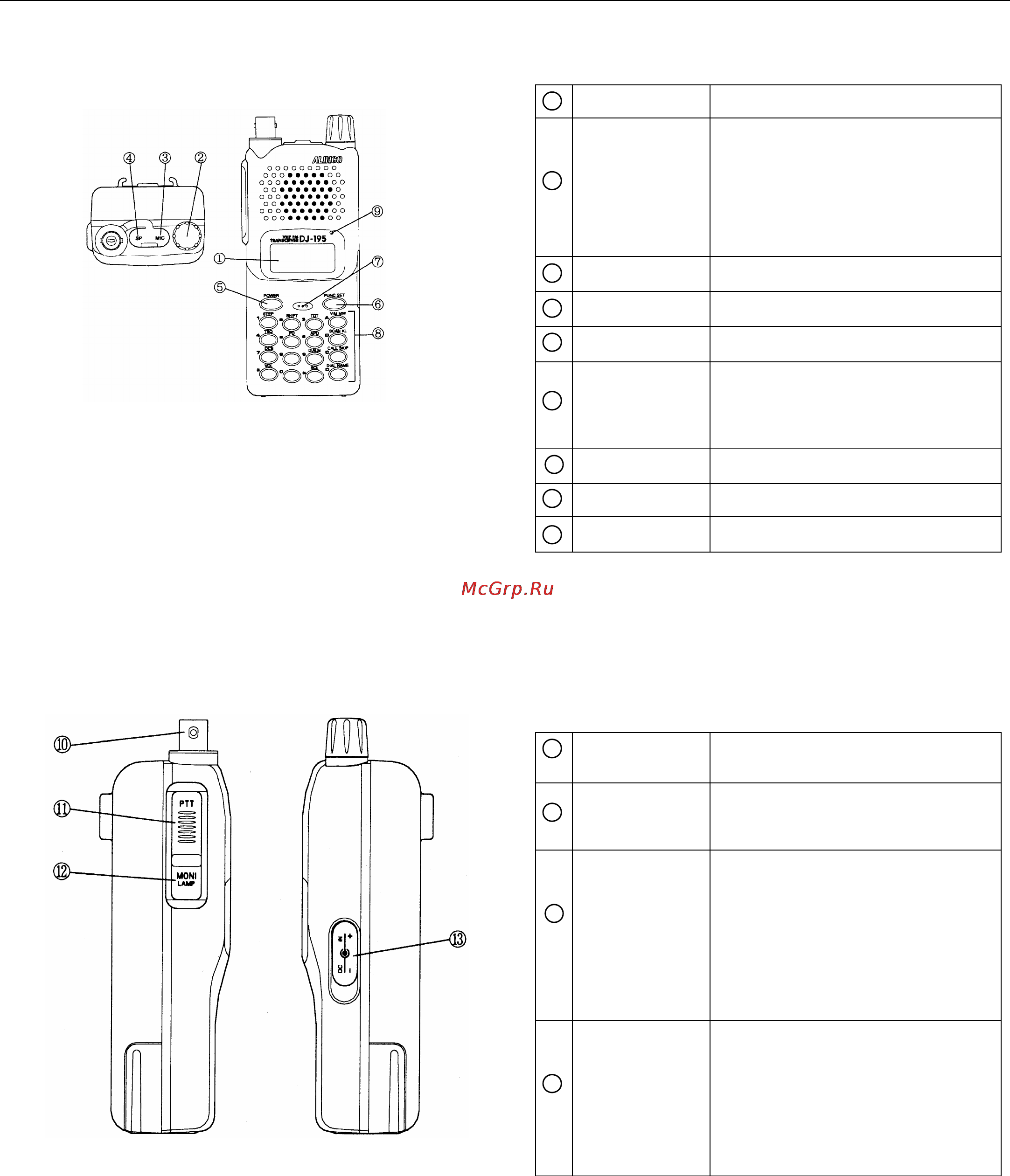

• Верх и передняя панель
• Боковая панель
1 Дисплей (LCD) См. "О дисплее" в этом руководстве
2 Переключатель
Поверните его для выбора частоты
приема/передачи, канала памяти, офсетной
частоты, тоновой частоты, кода DSC,
установки режимов, и символов для ввода
наименования каналов в память.
Поворачивайте ручку, удерживая нажатой
кнопку FUNC, увеличивая или уменьшая
частоту с шагом 1 МГц.
3 Гнездо микрофона
Для соединения внешнего микрофона (2k
Ω)
стерео со шнуром Ø2.5
4 Гнездо телефона
Для соединения внешнего микрофона (8 Ω)
моно со шнуром Ø3.5
5 Кнопка СЕТЬ
Нажимайте кнопку СЕТЬ около 1 сек. для
включения или выключения трансивера.
6 Кнопка FUNC
Кнопка FUNC используется в сочетании с
другими кнопками для задания различных
функций трансивера. Для ввода установок и
их модификации нажимайте кнопку FUNC
около 2 сек.
7 Микрофон
Говорите в микрофон на расстоянии около
5 см.
8 Клавиатура См. набор с клавиатуры
9
Лампочка
приема/передачи
Горит зеленый во время приема.
Горит красный во время передачи.
10
Соединение
антенны BNC
Для подсоединения вспомогательной
винтовой антенны (вставить ее надежно).
11
Клавиша PTT
Нажмите PTT для передачи сообщения.
Когда вы отпустите клавишу PTT,
трансивер переключится на прием.
12
Клавиша MONI
Когда нажата клавиша MONI,
шумоподавитель снижает шумы и слышен
полученный сигнал. Шумоподавитель
снижает шумы, несмотря на установки
TSQ/DCS. Нажатие клавиши MONI
вызывает загорание лампочки
продолжительностью 5 сек. Нажатие
клавиши MONI, пока нажата клавиша PTT,
передает тоновый сигнал.
13
Гнездо DC-IN
Для соединения внешнего питания. Для
внешнего питания трансивер можно
подсоединить к автомобильному
прикуривателю, используя шнур EDC-36 (c
фильтром), который не входит в основной
комплект поставки Алинко. Гнездо имеет
полярность + в центре и – снаружи. Когда
используется внешнее питание, диапазон
выходного напряжения от 6.0В до 16.0В.
Сторона антенны Сторона регулятора
