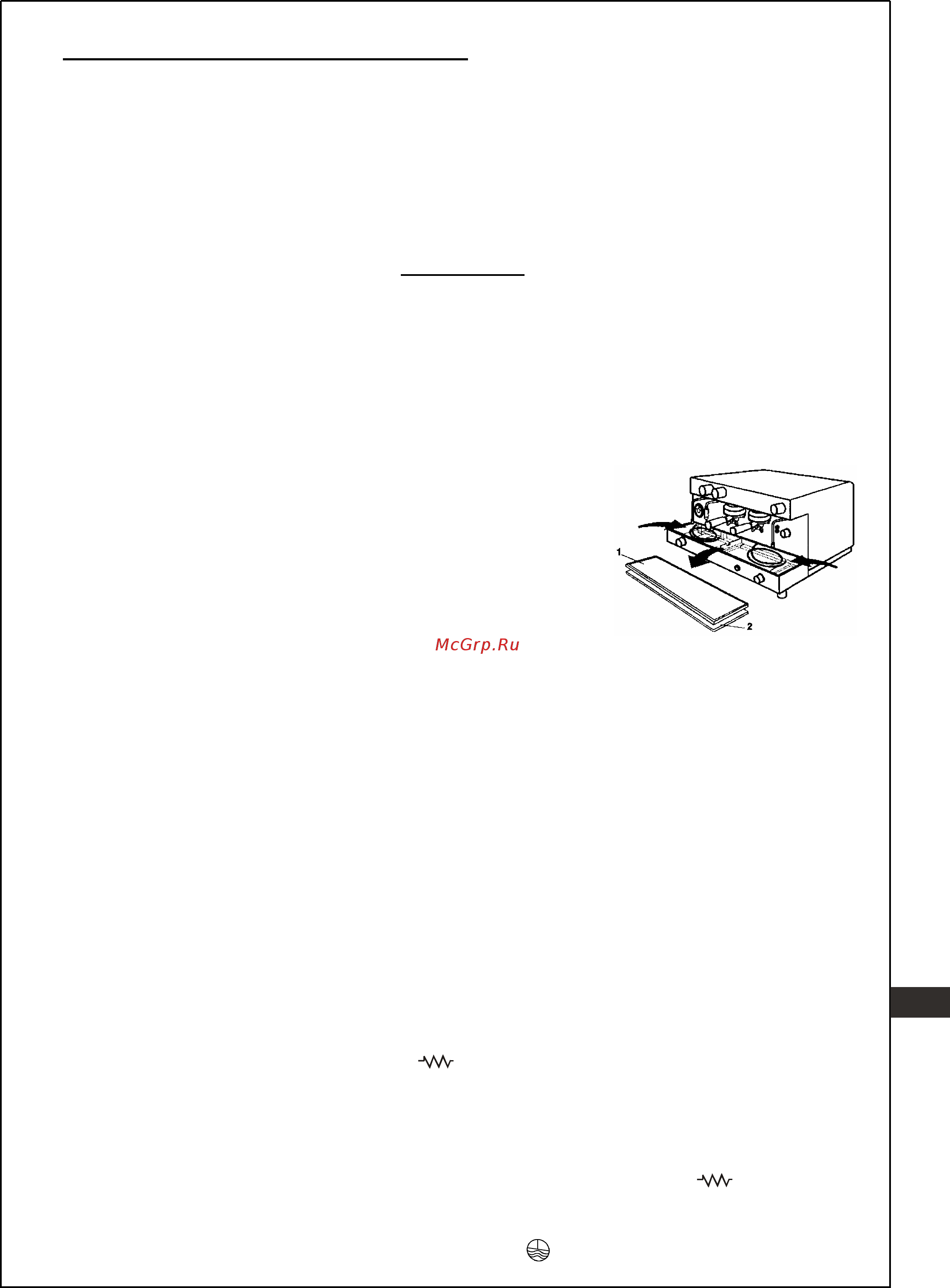

AVANT D’INSTALLER L’APPAREIL, CONTRÔLER :
*
Que les caractéristiques de tension, de section du câble et de puissance de l'interrupteur
magnétothermique (3) (20A) sont celles appropriées à chaque modèle. lequel doit ètre dans un endroit
accessible devant ètre, de plus, omnipolaire et avec une séparation de contact de plus de 3mm. Il est
conseillé d’installer un interrupteur différentiel (RCD) dont le courant résiduel assigné de
fonctionnement ne dépasse pas les 30 mA.
* Que le tuyau d'écoulement (4) a un diamètre minimal de 35 mm.
* Que le robinet général (5) a un pas de vis de 3/8 Gaz.
NOTE : Aussi bien l’installation électrique que l’installation d’eau devra être réalisée conformément à
toute normative en vigueur du lieu d’installation.
INSTALLATION
1º Niveler la machine au moyen des pieds de repos
NOTE: Pour des raisons de sécurité, l’inclinaison maximale ne doit pas étre superieure á 1º pas rapport á
l’horizontal
2º Placer les produits comme indiqué sur le dessin (suivant les modèles, le moteur de pompe (8) est
incorporé à l'intérieur de la machine). Dans ce cas, le tube (A) doit être connecté directement au robinet
inférieur (6c) du détartreur (6).
NOTE : Le moulin peut être indifféremment installé d'un côté ou de l'autre de la machine.
ATETENTION;
Le câble
de connexion au réseau et celui de conexión á la
pompe (sur les modéles avec pompe installée á l´extérieur de la machine)
sont situés sur la zone inférieure avant de la machine. Pour extraire les
câbles pour leur connexion au réseau, procéder de la façon suivante:
retirer le dessus de plateau (1) et le plateau inférieur (2); couper les brides
qui maintiennent les câbles au châssis puis remonter le dessus de plateau
(1) et le plateau (1) et le plateau inférieur (2) á leur place.
3º Connecter le tuyau d'écoulement (B) à l'entonnoir (2p) de la machine
et au tube d'écoulement (4)
4º
Connecter le tube (flexible court) (C) entre le robinet général (5) et le robinet supérieur du détartreur (6b).
5º Connecter le tube (flexible court) (D) entre le robinet inférieur du détartreur (6c) et l'entrée de la pompe
(8a).(Selon modèle)
ATTENTION: ne réutilisez pas de vieux tubes d’écoulement ou de tubes flexo d’installation de la
machine. Utilisez uniquement les tubes fournis avec la machine.
La machine dispose d’un clapet anti-retour situé dans le tube d’entrée d’eau.
NOTE : Avant de connecter à l'entrée de la pompe (8a), ouvrir le robinet (5) et faire circuler de l'eau
pendant 2 minutes à travers le détartreur (6) pour éliminer d'éventuels restes de salissures
déposés dans le circuit.
6º Connecter le tube (flexible long) (A) entre l'entrée de la machine et la sortie de la pompe (8a).
7º Ouvrir le robinet général (5) et vérifier qu'il n'y a aucune fuite d'eau dans le circuit.
8º Connecter le câble (E) à la boîte de connexion du moteur de la pompe (8c). (Selon modèle)
9º Connecter le câble (F) à l'interrupteur magnétothermique (3) (20A) en respectant l´ordre suivant :
Tout d´abord, le câbles de masse, puis les câbles de la partie active ; si, pour des raisons
quelconques, ceux-ci devaient être déconnectés, l´ordre d´opération á suivre devra être l´ordre
inverse, c´est-â-dire, tout d´abord, les câbles de la partie active, suivis du câbles de masse.
NOTE : S'assurer que la connexion de terre est correctement réalisée, conformément aux normes
envigueur.
TRÈS IMPORTANT.- Avant d'actionner l'interrupteur magnétothermique (3), mettre l'interrupteur (2l) de la
machine sur "2" (OFF )
10º Actionner l'interrupteur magnétothermique (3), en le mettant sur "ON".
11º MACHINES SANS NIVEAU AUTOMATIQUE: Charger en eau en appuyant sur la commande
d'entrée d'eau (2m) jusqu'à ce que le niveau arrive au 3/4 de sa hauteur.
MACHINES AVEC NIVEAU AUTOMATIQUE: Mettre l'interrupteur (2l) sur "2" (OFF. ) la machine
commencera à se remplir automatiquement d'eau jusqu'au niveau adéquat. Sur les machines qui
disposent de voyants pour indiquer le niveau d’eau de la chaudière (2e), le voyant supérieur vert indique
que le niveau est correct, le voyant inférieur rouge indique le remplissage. Sur les modèles avec
l’indicateur de niveau situé sur la partie supérieure gauche (2
e
) le symbole s’allume quand la machine
se charge en eau.
14
FR
