Quality Espresso Futurmat Lever 2 GR GAS [12/27] Pressostat modulateur de pression de gaz

PRESSOSTAT MODULATEUR DE PRESSION DE GAZ

Il contrôle et régule la pression de la vapeur dans la chaudière, en augmentant ou diminuant la flamme du brûleur,

en fonction de la pression de la chaudière.

Les variations de pression agissent sur une membrane de caoutchouc, laquelle active la soupape régulatrice de

pression. Celle-ci ouvre et ferme le passage principal du gaz.

En dérivation avec le débit de gaz principal, un débit minimal permet de faire circuler une petite quantité de gaz,

même si le débit principal est fermé.

NOTE : Régulièrement, vissez à fond (2 ou 3 tours consécutifs) la vis du débit minimal. Avec cette opération le

robinet restera propre car il a tendance à se boucher à cause des dépôts dus au flux du gaz.

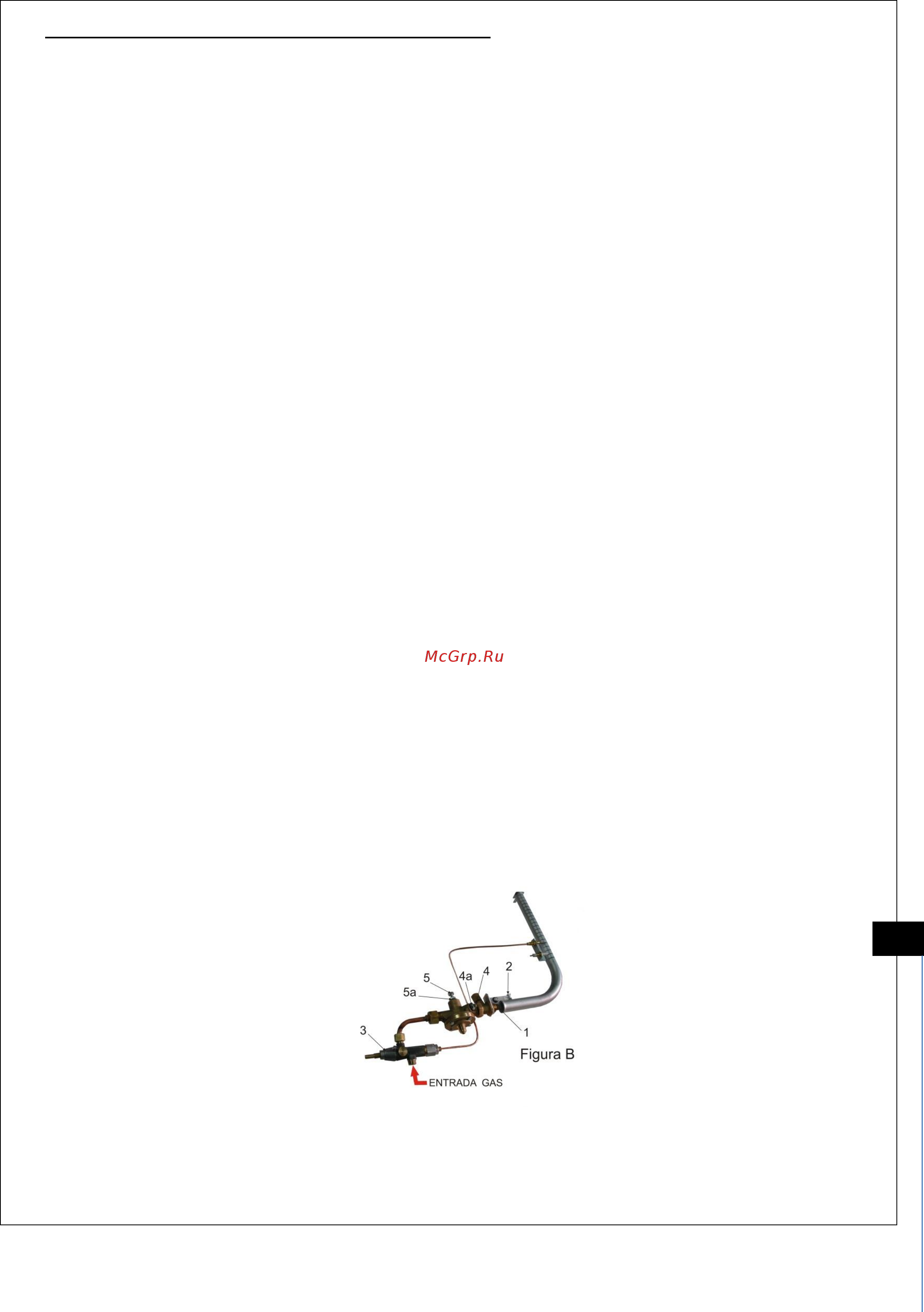

Réglage du pressostat modulateur de pression du gaz (Fig. B), à partir de la machine à froid et sans

pression

a) Remplissez la chaudière avec de l’eau.

b) Desserrez les écrous (4ª) et (5ª) fermez complètement la vis (4) du débit minimal du pressostat

modulateur de gaz et ouvrez la vis d’étalonnage (5).

c) Allumez les sources d’énergie

d) Lorsque la valeur est de 0,2 bar, en-dessous de la valeur souhaitée pour l’étalonnage (normalement 1 bar

dans les machines semi-automatiques et 1,4 bars dans les machines à levier) du pressostat modulateur de

gaz, déconnectez la résistance électrique, en gardant le brûleur de gaz allumé.

1º Si le pressostat modulateur de gaz est étalonné correctement, la flamme du gaz s’éteint quand

l’aiguille du manomètre de la chaudière atteint la valeur souhaitée.

2º Si la flamme du gaz s’éteint à une valeur inférieure à celle souhaitée, desserrez la vis (5) et

rallumez le brûleur. Refaites l’opération jusqu’à ce que la flamme s’éteigne quand le manomètre

indique la pression souhaitée.

3º Si l’étalonnage est trop élevé, la flamme du gaz s’éteint à des valeurs supérieures à celles

souhaitées. Déchargez partiellement la pression de la chaudière, serrez la vis (5) et rallumez le

brûleur.

g) Répétez l’opération jusqu’à ce que la déconnexion se produise à la pression souhaitée, et une fois

l’opération finalisée bloquez le contre-écrou (5a)

h) la première phase étant terminée, réglez la vis du débit minimal (4)

1º Desserrez la vis du débit minimal (4) et rallumez le brûleur.

2º Desserrez progressivement la vis du débit minimal (4) jusqu’à ce que la flamme atteigne une hauteur

au-dessus du plan du brûleur de 10 mm environ.

3º Vérifiez qu’avec cette flamme la pression indiquée par le manomètre reste constante et une fois

l’opération terminée, bloquez le contre-écrou (4a).

NOTE : Normalement, dans le cas d’un fonctionnement mixte au gaz ou électricité, compte tenu de la commodité

du gaz, étalonnez le pressostat à 0.8 bar et le pressostat modulateur de gaz à 1 bar dans les machines

semi-automatiques et automatiques; dans les machines à levier étalonnez le pressostat de à 1,2 bars et

le pressostat +modulateur de gaz à 1,4 bars.

MÉTHODE DE VÉRIFICATION DE FONCTIONNEMENT DU BRÛLEUR.

La flamme doit avoir une couleur bleue et sans bords jaunâtres.

La flamme ne doit pas s’éloigner du brûleur.

Quand la flamme du brûleur se trouve en position minimale, elle doit atteindre une hauteur au-dessus du plan du

brûleur de 10 mm environ.
