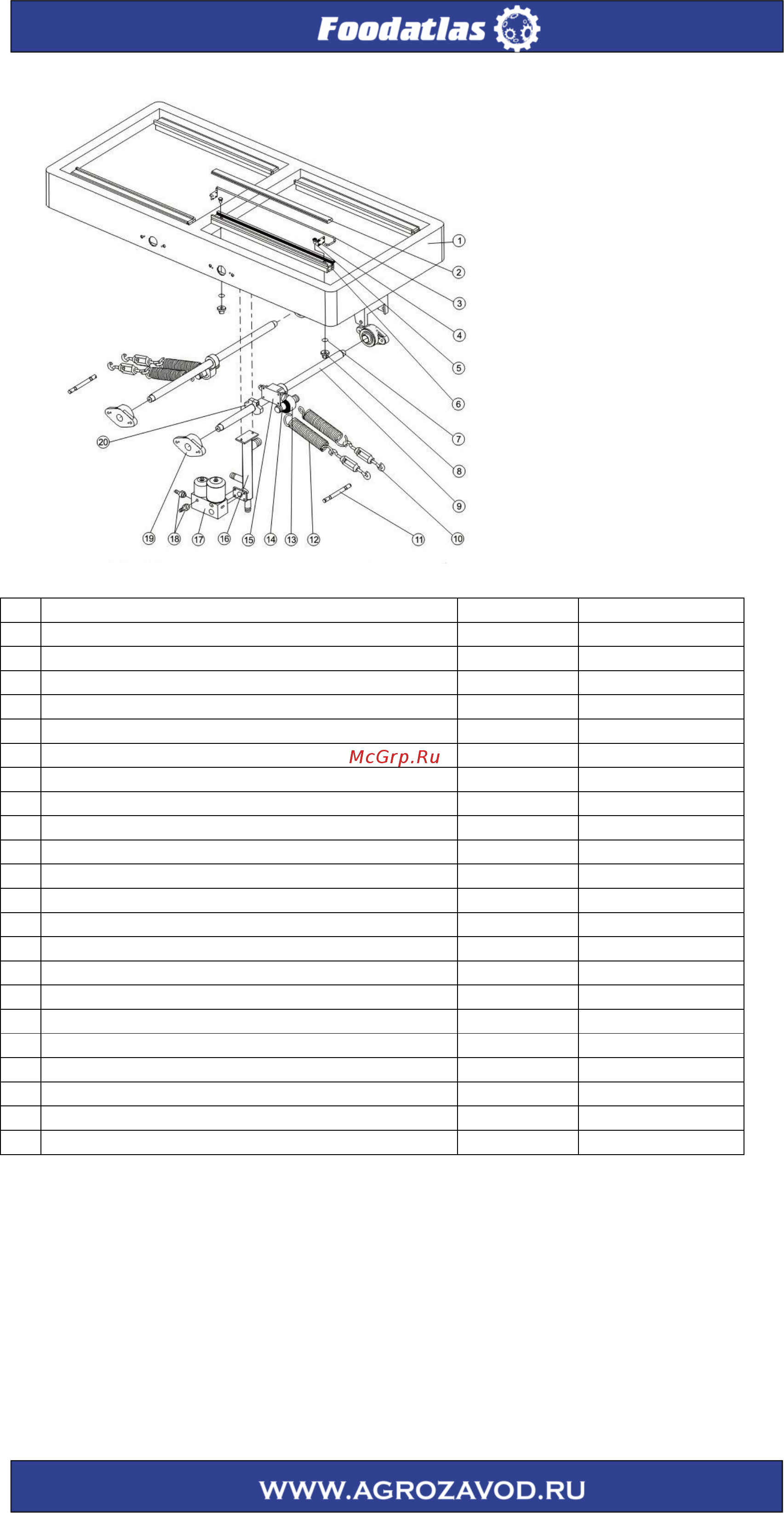

11.2 деталировка неглубокой вакуумной камеры (для машин серии SA)
№
Название
Количество
Замечание
1
Соединительная штанга
4
2
Прижимная лента
4
3
Вакуумная камера
1
4
Силиконовая лента
4
5
Опорная планка силиконовой ленты
4
6
Силиконовая лента
4
7
Уплотнительное кольцо
8
8
Заглушка
8
8
Разъем трубки наполнения газом (опция)
8
9
Длинная ось
2
10
Модуль путевого выключателя
1
11
Вал пружины натяжения
2
12
Регулировочный винт
4
13
Пружина натяжения
4
14
Пружинный шток
2
15
Электромагнитный разъем
2
16
Шток вала
2
17
Комбинированный электромагнитный клапан
1
18
Держатель электромагнитного клапана
1
19
Переключатель рядов
1
20
Fl205 опора подшипника
4
21
Прижимная панель длинной оси
4
Содержание
- Вакуумный упаковщик 1
- Руководство по эксплуатации руководство по эксплуатации 1
- Серия dz dzq 1
- Техника безопасности 6
- Внимание закрепляйте прилагаемые ремни или шнуры в указных местах обращайте внимание на равновесие машины 7
- Внимание машины напольного типа оснащены колесами поэтому их можно транспортировать своим ходом по ровной поверхности если колеса оснащены тормозом перед транспортировкой снимите их с тормоза 7
- Внимание перед транспортировкой машины слейте масло из вакуумного насоса 7
- Деревянная обрешетка 7
- Для поднятия используйте кран 7
- Достаньте прокладочный материал из коробки 7
- Достаньте пузырчатую пленку из коробки 7
- Если машина закреплена винтами к основанию обрешетки 7
- Если машина закреплена ремнями 7
- Если машина используется для упаковки пищевых продуктов используйте специальное масло для вакуумного насоса 7
- Если машина упакована в картонный короб в пузырчатую пленку 7
- Если машина упакована в картонный короб с прокладочным материалом 7
- Картонный короб 7
- Конструкция данного оборудования рассчитана на работу в помещении при нормальной температуре если место установки имеет плохие условия такие как агрессивная атмосфера или температура свыше 35 с или ниже 5 с пожалуйста не используйте данное оборудование 7
- Надежно закрепите кронштейн к блоку 7
- Обратите внимание обратите внимание не ходите не стойте не работайте под оборудованием находящимся в подвешенном положении 7
- Обратите внимание опасно для обратите внимание опасно для здоровья вдыхание перекачиваемого вакуумным насосом газа в течение длительного времени может нанести вред здоровью помещение в которое выводится перекачиваемый насосом газ должно хорошо проветриваться 7
- Обратите внимание повреждение обратите внимание повреждение машины при наклоне вакуумного насоса заполненного маслом масло может попасть в камеру насоса при большом количестве масла вакуумный насос при запуске может прийти в негодность не транспортируйте вакуумный насос после его заливки маслом 7
- Отделение масла из масляно газовой взвеси производится в максимально возможной степени но не полностью 7
- Открутите винты 7
- Снимите ремни 7
- Транспортировка 7
- Требования к помещению 7
- Убедитесь что транспортировочный шнур крепко и безопасно прикреплен к машине 7
- На экране начнется посекундный обратный отсчет от установленного времени максимум 99 секунд 16
- Вакуумного насоса vm32 vm68 vm100 22
- Масло для 22
- I n t h 24
- Важно чтобы силиконовая лента была установлена на опорную 24
- Внимание одна сторона силиконовой ленты имеет сетчатую структуру другая сторона сетчатую структуру с фиксированными отверстиями на нее можно установить литеры для печати даты и прочей информации выбирайте сторону по необходимости 24
- Выкрутите болт фиксирующего блока 24
- Вытяните другую сторону запаечной ленты через желоб с другой стороны нагревательной пластины 24
- Достаньте медную рейку и запаечную ленту 24
- Еженедельно проверяйте силиконовую ленту на шероховатость как только она потеряет гладкость ее необходимо заменить 24
- Если замене подлежит только термолента сотрите жир чистой тряпкой затем наклейте новую 24
- Закрепите запаечную ленту и одновременно вставьте медную рейку и закрутите винт перед тем как 24
- Закручивать винт убедитесь что запаечная лента расположена прямо 24
- Замена силиконовой ленты 24
- Наклейте новую уплотнительную рейку 24
- Один раз каждые 6 месяцев 24
- Опорную планку прижимной ленты 24
- Открутите болты и снимите опорную планку прижимной ленты 24
- Отрежьте выступающие лишние края запаечной ленты 24
- Отрежьте новый сегмент запаечной ленты длина которой превышает длину нагревательной пластины на 24
- Планку ровно исключая какие либо неровности и натяжение 24
- Подготовьте новую силиконовую ленту той же длины что и 24
- Подготовьте термоленту подходящего размера прижмите ее поверх запечной ленты 24
- Предыдущая 24
- Проденьте один конец запаечной ленты через желоб нагревательной пластины вставьте обратно медную 24
- Рейку и закрутите болтом 24
- Силиконовая лента крепится непосредственно на опорную планку 24
- Снимите нагревательный блок 24
- Снимите прижимную планку термоленты 24
- Снимите старую силиконовую ленту с опорной планки 24
- Снимите старый уплотнитель под запаечной лентой 24
- Снимите термоленту с пластины нагрева 24
- Снять ее можно открутив 4 болта на прижимной ленте 24
- Сотрите жир с нагревательной пластины чистой тряпкой 24
- Стандартная периодичность технического обслуживания силиконовой ленты по крайней мере 24
- Тем же методом снимите нагревательную пластину с двух сторон 24
- Термоленту на пластину нагрева 24
- Уплотнительная резина помогает сохранить герметичность вакуумной камеры в период работы что важно для поддержания необходимого уровня вакуума под действием определенных факторов уплотнительная резина изнашивается регулярно проводите ее замену 24
- Установите нагревательный блок обратно на машину 24
- Установите силиконовую ленту на опорную планку и установите 24
- Вакуумный упаковщик 41
