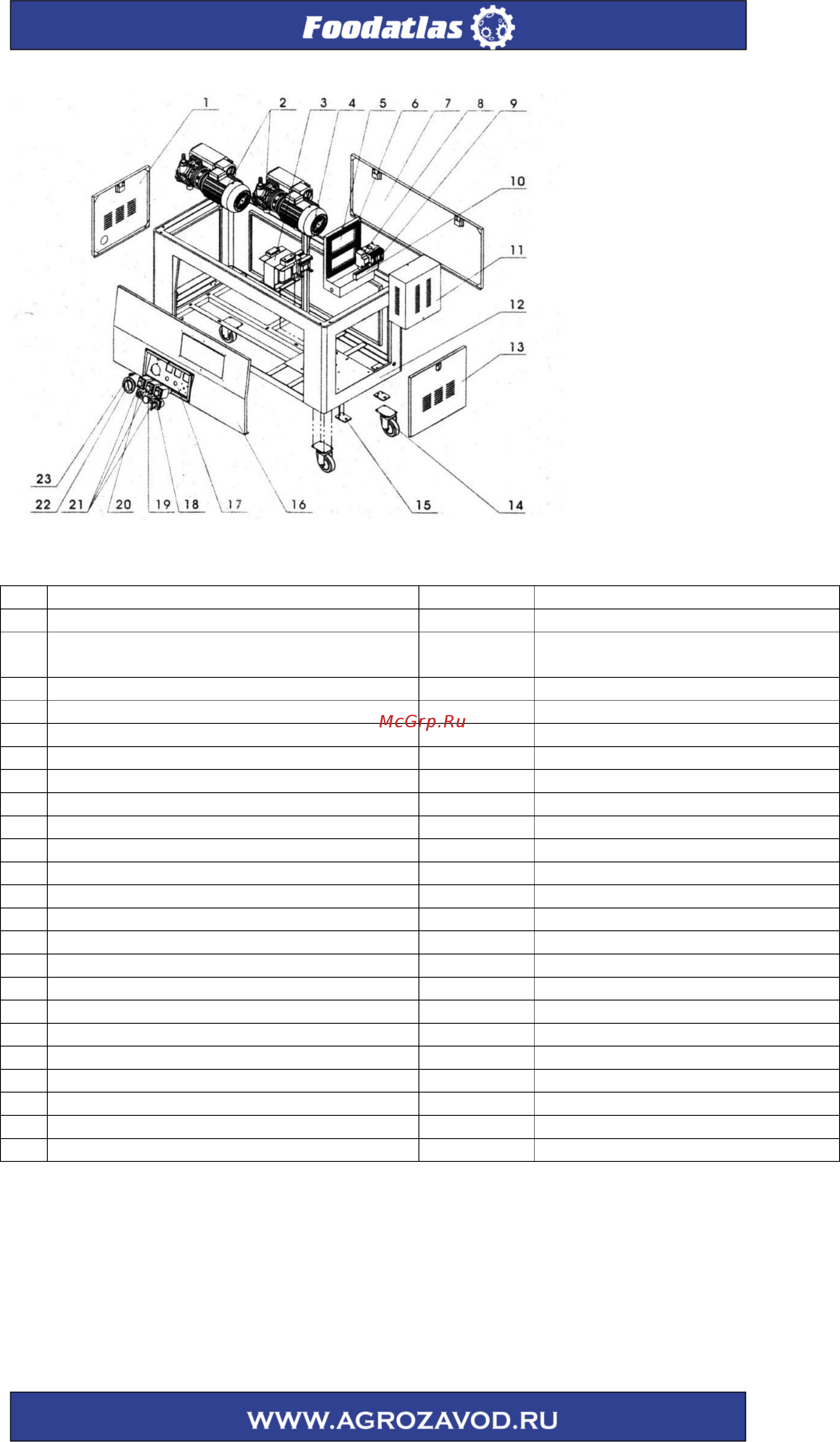

11.3 Деталировка корпуса (модель DZ-500/2SB с механической панелью для примера)
№
Название
Количество
Замечание
1
Левая дверь корпуса
1
2
Вакуумный насос (XDZ-020
ротационный)
2
3
Адаптер запайки
1
4
Датчик управления
1
5
Электрический блок
1
6
Канал
5
7
Задняя крышка корпуса в сборе
1
8
Контактор переменного тока
2
9
Электрический выключатель
1
10
Клеммная колодка
1
11
Передняя крышка электрического блока
1
12
Корпус в сборе
1
13
Правая дверь корпуса
1
14
Колесо
4
15
Крепежная пластина корпуса
4
16
Передняя крышка корпуса в сборе
1
17
Панель управления регуляторами
1
18
Включатель опции мощности запайки
1
19
Кнопка аварийной остановки
1
20
Выключатель питания
1
21
Таймер
3
22
Вакуумметр
1
23
Индикатор питания
1
