IT
1
10
INSTALLAZIONE
Questa Cappa è predisposta per essere installata a Soffitto/Mensola, sopra (650 mm min.) un Piano
di Cottura a isola in:
• Versione Aspirante: Evacuazione esterna.
• Versione Filtrante: Ricircolo interno.
Sequenza operazioni Installazione
• Preparazione all’Installazione
• Foratura Soffitto/Mensola e Fissaggio Piastra di sostegno
• Connessioni
• Montaggio Corpo Cappa
• Controllo Funzionale
• Smaltimento Imballi

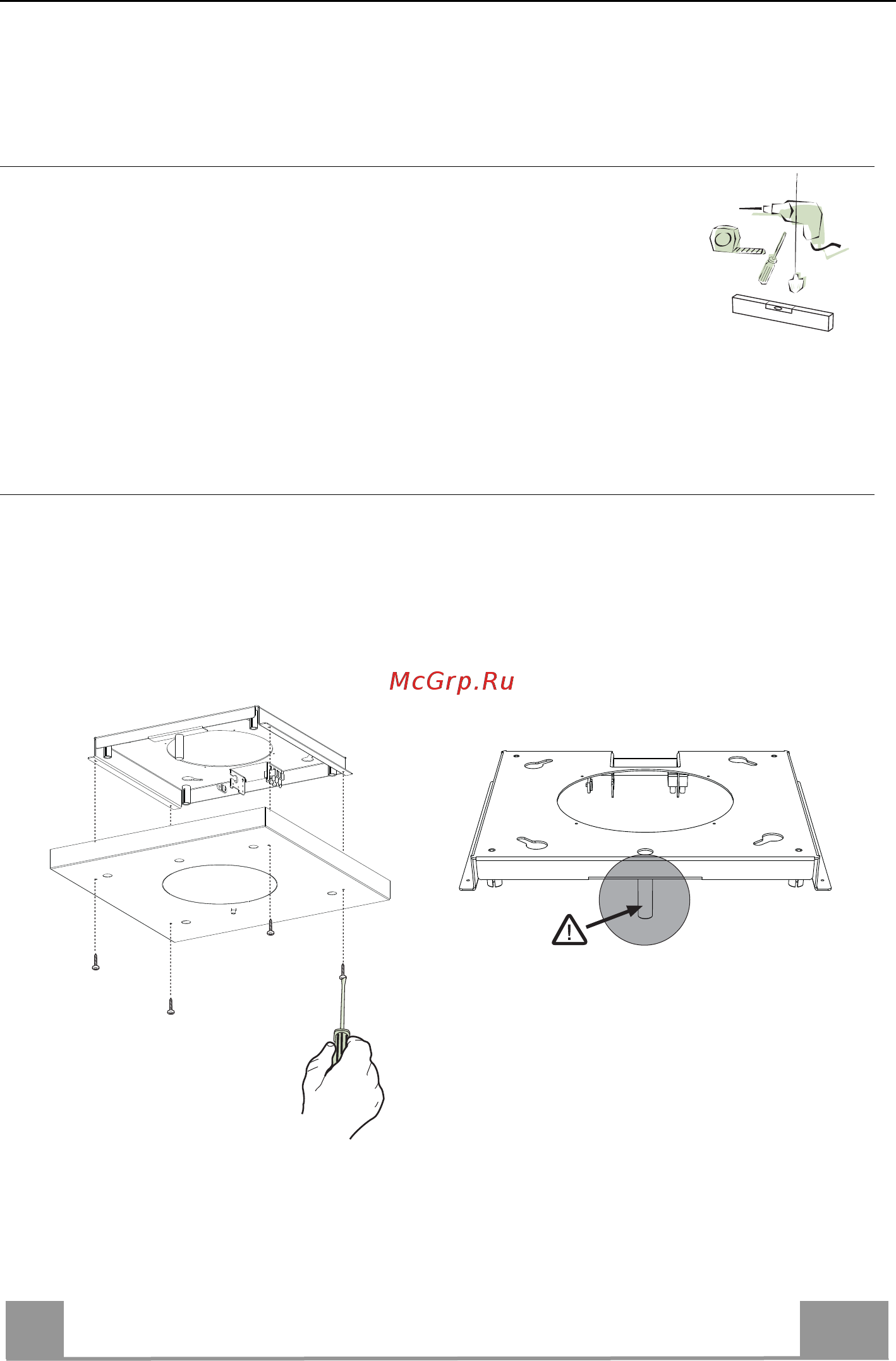

Apertura Piastra e preparazione per il montaggio
• Svitare le Viti che uniscono la Piastra al suo Coperchio.
• Prendere la Piastra e posizionarla nel verso corretto come indicato in figura. Il nottolino de-
ve restare frontalmente l’installatore.
