Foratura Soffitto/Mensola e Fissaggio Piastra

FORATURA SOFFITTO/MENSOLA

• Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del

Piano Cottura.

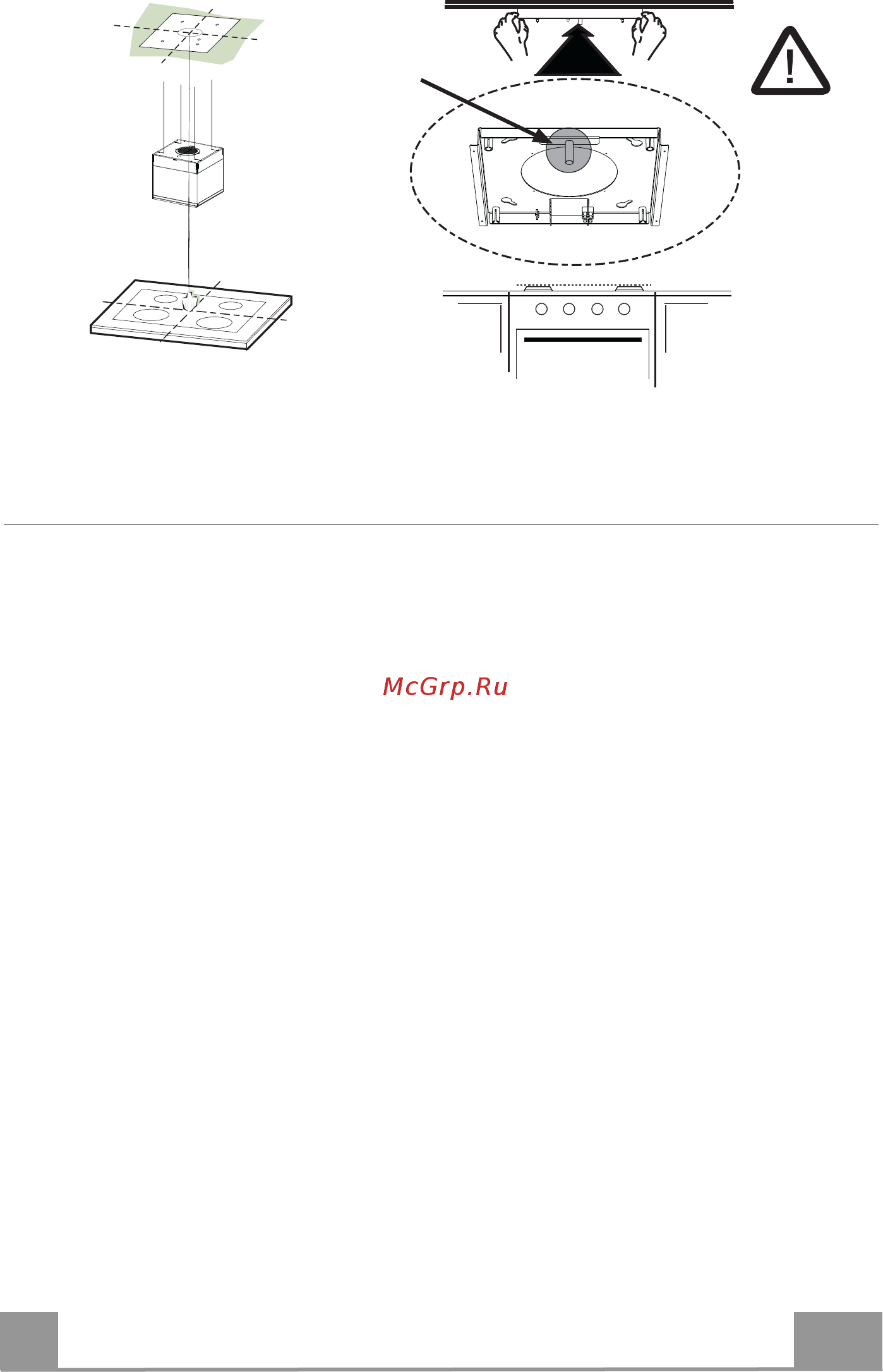

• Appoggiare al Soffitto/Mensola la Piastra facendo attenzione a posizionarla nel verso giusto,

come indicato in figura.

• Segnare i centri dei Fori della Piastra.

• Forare i punti seguenti:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: Forare ø 10 mm

(inserire subito i Tasselli 11 in dotazione).

• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate (non fornite).

• Mensola in Legno, con spessore resistente di 15 mm: forare ø 7 mm.

• Passaggio del Cavo elettrico di Alimentazione: forare ø 10 mm.

• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di

Evacuazione Esterna.

• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.

• per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti 12a, in dotazio-

ne.

• per Travatura di legno, Viti per legno, non in dotazione.

• per Mensola di legno, Viti con Rondelle e Dadi non in dotazione.
