IT
Connessioni

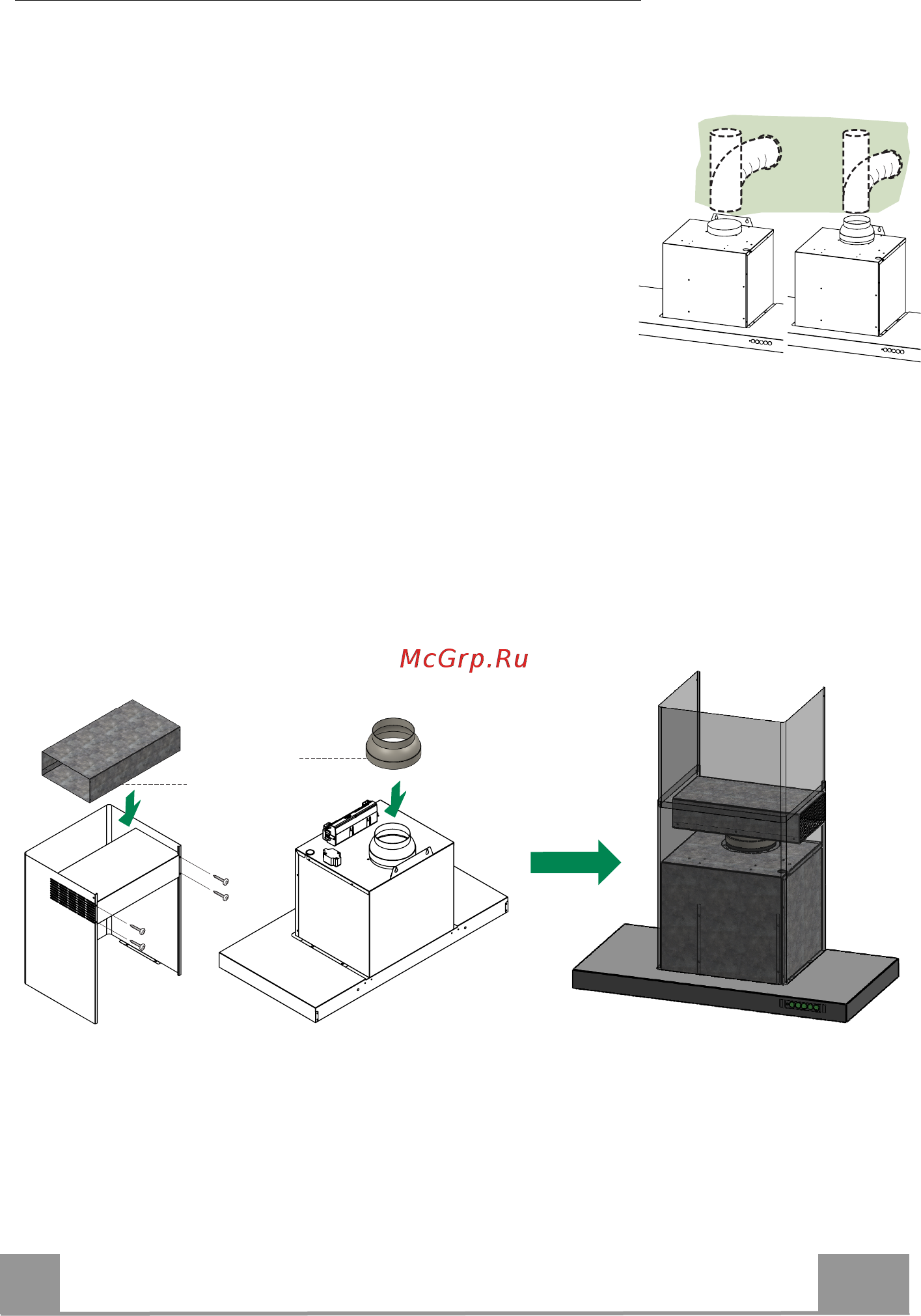

USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante co
llegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
•
Per collegamento con tubo ø120 mm, inserire la Flangia di
ri
duzione sull’Uscita del Corpo Cappa.
•
Fissare
il tubo con adeguate fascette st
ringitubo. Il
materiale occorrente non è in dotazione.
•
Togliere
eventuali Filtri Antiodore al
Carbone attivo.
ø 120ø 150
10
USCITA ARIA VERSIONE FILTRANTE
•
Collegare la Flangia X di riduzione alla bocca del motore
• Fissare il Raccordo T nel tubo inferiore utilizzando 4 viti (4.2x6.5)
Procedere con il fissaggio dei tubi al corpo cappa
X
T
•
Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.
