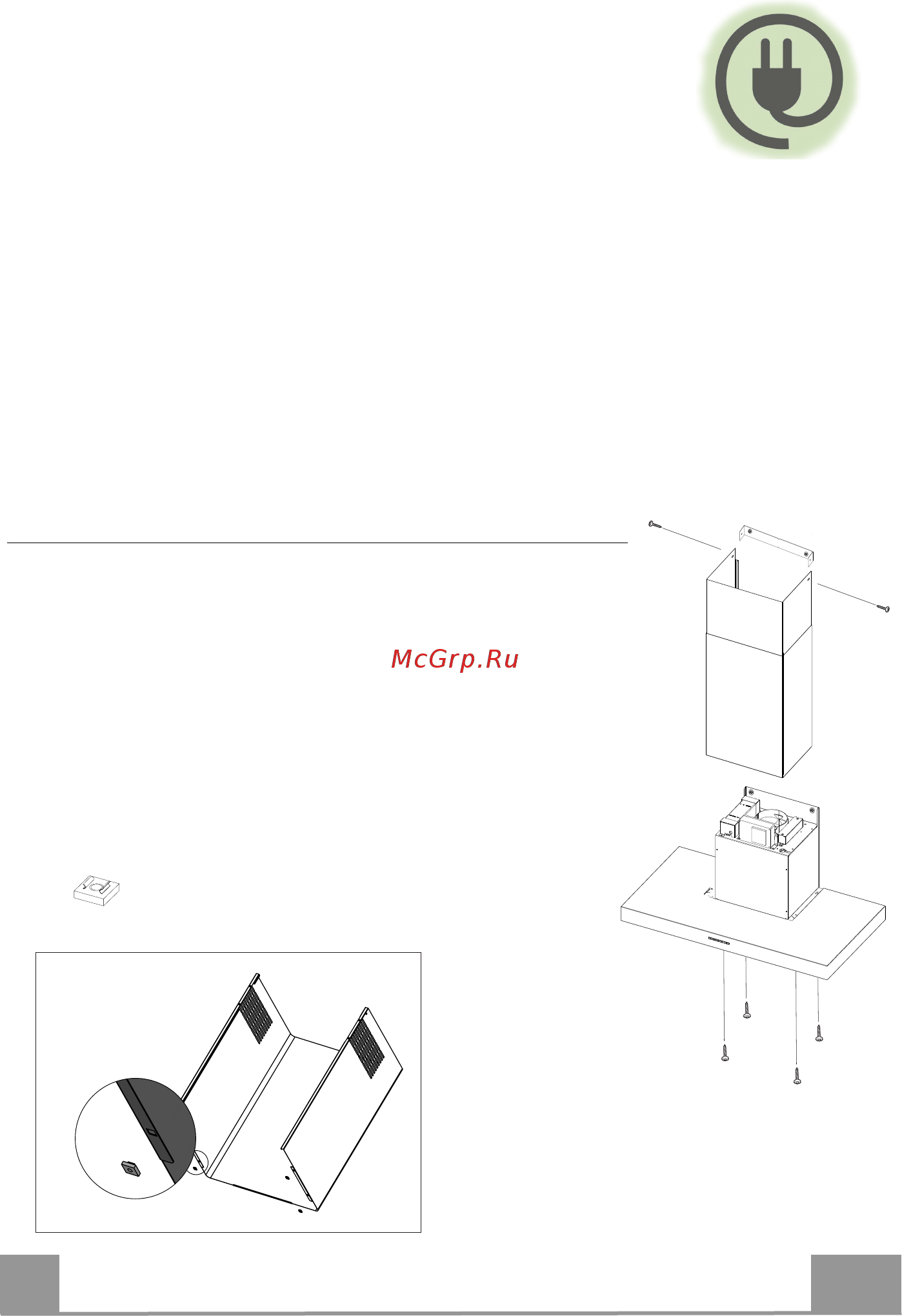

Montaggio Camino
Camino superiore
•
Fissare lateralmente alla Staffa con le viti in dotazione
2x (Ø4x6)
Camino inferiore
•
può essere fissato utilizzando le 4asole poste alla base
del tubo inferiore. In esse va incastrato il dado in gabbia
4x ( ) [vedi A]. Poi, dopo aver tolto i filtri,
si serra con le viti 4x (M4x10) dal fondo della cappa
CONNESSIONE ELETTRICA
•
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina, allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di
spina (collegamento diretto alla rete), o la spina non è posta in
zona accessibile, applicare un interruttore bipolare a norma che
assicuri la disconnessione completa della rete nelle condizioni
della categoria di sovratensione III, conformemente alle regole
di installazione.
•
Inserire la coppia di tubi fino ad aderire al motore
A
A
Sostituzione Led
Per la sostituzione contattare l’Assistenza Tecnica.
!
