AVU23SX(/IX) AVU52SX(/IX)

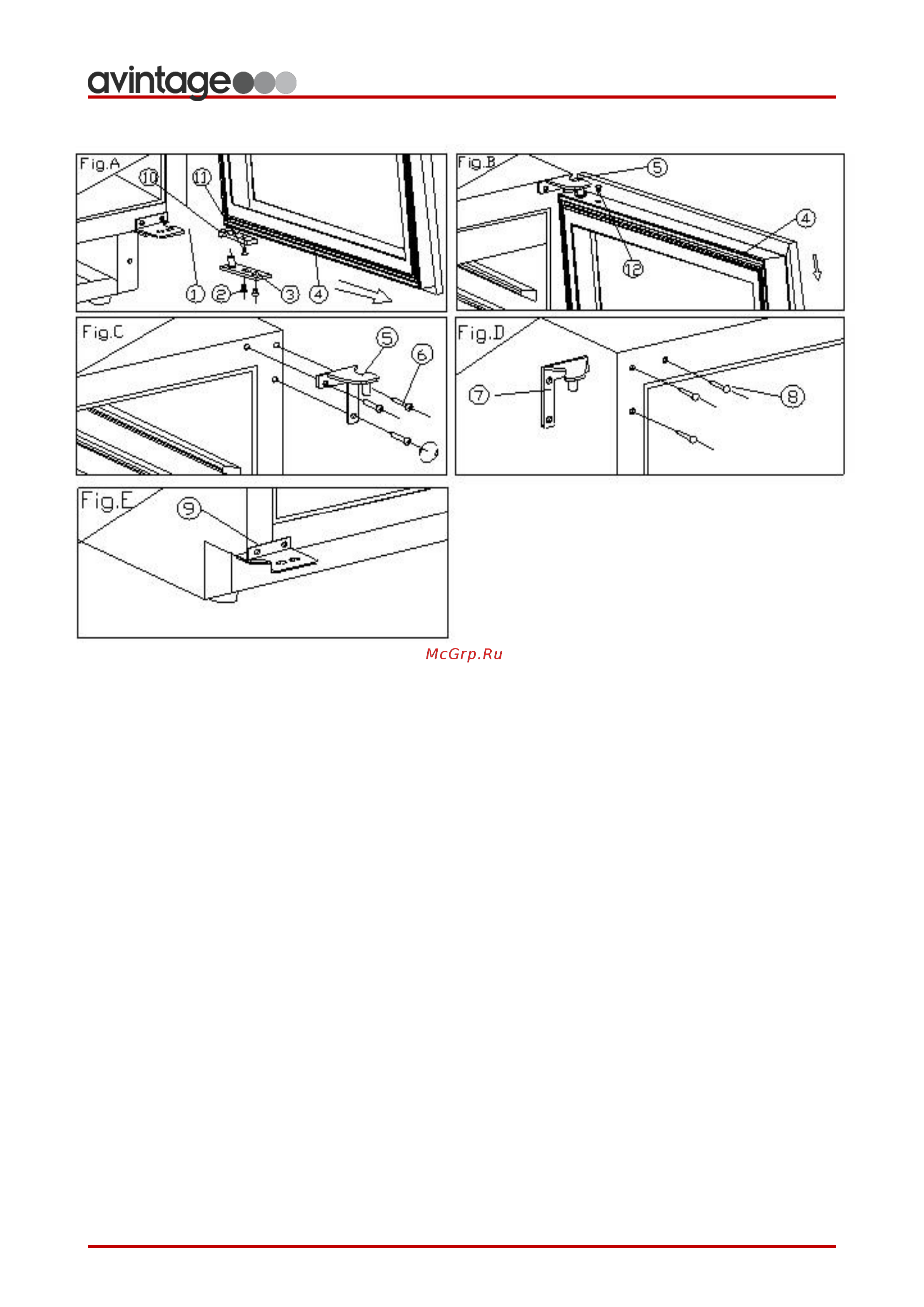

1. Откройте дверь на 90 градусов, открутите два винта 2, удерживающих нижнюю

правую петлю 3, немного сместите низ двери 4 на себя и снимите ее с верхней

правой петли (Fig. А). Аккуратно отложите дверь в сторону.

2. Удалите заглушку 12 в верхней части дверной рамы. Открутите винт 11 в нижней

части двери для того, чтобы снять ограничитель открывания 10 с нижнего правого

угла двери и установите его в нижний левый угол. Установите заглушку 12 в

отверстие, которое теперь находится в верхнем левом углу (Fig. А и Fig. В).

3. Отвинтите три винта 6 крепления верхней правой петли и снимите ее (Fig. С).

4. Удалите три декоративных гвоздя 8 из верхнего левого угла корпуса шкафа и

установите на это место верхнюю левую петлю 7 из комплекта поставки, закрепив

ее винтами из предыдущего пункта (Fig. D).

5. Установите нижнюю левую петлю 9 из комплекта поставки в соответствии с

вышеописанной процедурой (Fig. E).

6. Разверните дверь на 180 градусов вокруг горизонтальной оси. Установите дверцу

так же, как она была снята, и закрепите ее так, чтобы она позиционировалась ровно.

7. Закройте отверстия в верхнем правом углу шкафа с помощью декоративных гвоздей

1. Нижняя правая петля

5. Верхняя правая петля

9. Нижняя левая петля

2. Винты

6. Винты крепления петли

10. Ограничитель двери

3. Ось петли

7. Верхняя левая петля

11. Винты

4. Дверь

8. Декоративные гвозди

12. Декоративная заглушка
