AVU8X(-IX) AVU23SX(-IX) AVU41SXDPA(-IX) AVU52SX(-IX)

AVU53CDZA AVU54SXDZA(-IX) PRO51C-1 RU

www.climadiff.ru

AVU53CDZA AVU54SXDZA(/IX) PRO51C/1

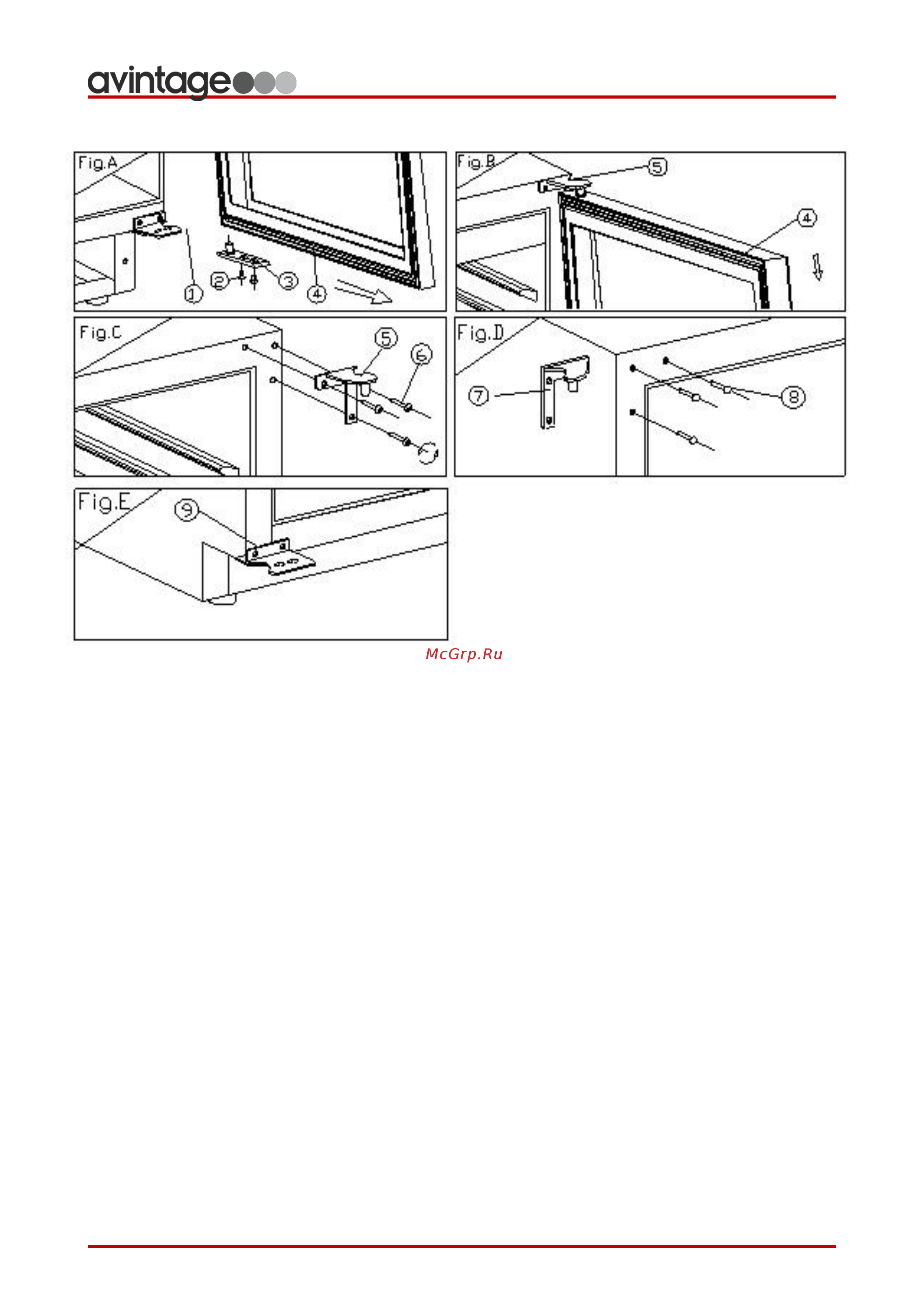

1. Откройте дверь на 90 градусов, открутите два винта 2, удерживающих нижнюю

правую петлю 3, немного сместите низ двери 4 на себя и снимите ее с верхней

правой петли (Fig. А). Аккуратно отложите дверь в сторону.

2. Удалите 3 винта крепления 6 верхней правой петли 5 и снимите ее (Fig. C).

3. Удалите три декоративных гвоздя 8 из верхнего левого угла корпуса шкафа и

установите на это место верхнюю левую петлю 7 из комплекта поставки, закрепив

ее винтами из предыдущего пункта (Fig. D).

4. Установите нижнюю левую петлю 9 из комплекта поставки шкафа в соответствии с

вышеописанной процедурой (Fig. E).

5. Разверните дверь на 180 градусов вокруг горизонтальной оси. Установите дверцу

так же, как она была снята, и закрепите ее так, чтобы она позиционировалась ровно.

6. Закройте отверстия в верхнем правом углу шкафа с помощью декоративных гвоздей

1. Нижняя правая петля

4. Дверь

7. Верхняя левая петля

2. Винты

5. Верхняя правая петля

8. Декоративные гвозди

3. Ось петли

6. Винты крепления петли

9. Нижняя левая петля
