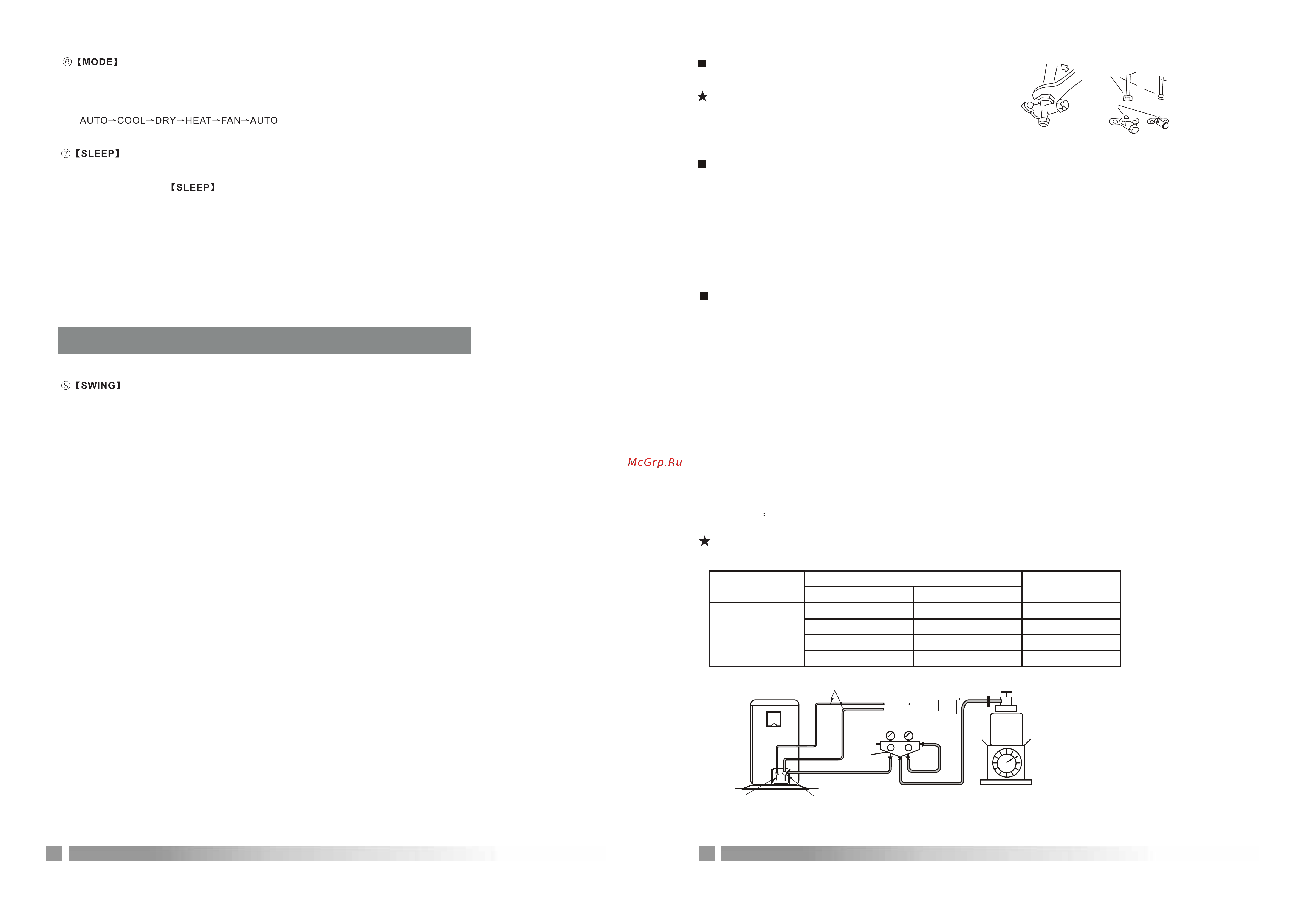

Rovex RB-60HR1 / CCU-60HR1 [7/18] Вакуумирование и продувка
![Rovex RB-60HR1 / CCU-60HR1 [7/18] Вакуумирование и продувка](/views2/1337244/page7/bg7.png)
4
Линия газа
Конусная
гайка
Линия жидкости
Разъем
Линия хладагента
Внутренний блок
Наружный блок
Баллон с хладагентом
Манометр на стороне
низкого давления
Манометр на стороне
высокого давления
Манометр
Управление системой
Монтаж
25
Соединительная трубка
Подключение фреонопровода и наружного блока
Инструкции по развальцовке трубок приводятся на странице 24.
Вакуумирование и продувка
Перед тем, как выпускать хладагент из наружного блока в систему,
необходимо убедиться, что в системе нет посторонних предметов,
воды, неконденсирующихся газов.
Для этого необходимо провести вакуумирование или продувку системы.
Вакуумирование
Перед вакуумированием необходимо удостовериться в том, что все соединительные линии между внутренним и
наружным блоками плотно соединены.
1. Открутите гайку сервисного патрубка с патрубка низкого давления на внутреннем блоке; присоедините к
нему сервисный шланг, подключенный другим концом к манометру.
2. Подключите вакуумный насос к манометру, включите манометр и вакуумный насос для вакуумирования внутреннего
блока и трубок. После этой процедуры абсолютное давление не должно превышать 50 Па.
3. Закройте клапан манометра, остановите вакуумный насос и через 20 минут проверьте, что давление не
поднимается.
Продувка
Во время продувки следует ослабить соединение между клапаном высокого давления на наружном блоке и
линией жидкости.
1. Отверните гайку сервисного штуцера с клапана низкого давления и подключите к нему сервисный шланг с
регулятором. Другой конец шланга подключается к баллону с хладагентом.
2. Откройте клапан баллона с хладагентом, чтобы хладагент начал заполнять соединительную
трубку, и чтобы
из трубки выходил воздух. На выпускном отверстии соединительной трубки (линия жидкости) можно рукой
почувствовать движение хладагента.
3. Когда вы почувствуете, что температура хладагента понижается, затяните клапан высокого давления на
наружном блоке и на соединительной трубке линии жидкости. Подождите не менее 10 секунд.
4. Закройте клапан баллона с хладагентом. Обмыливанием проверьте все трубные соединения на предмет утечек.
5. Убедившись в отсутствии протечек, отсоедините сервисный шланг.
После завершения вакуумирования и продувки наденьте гайку на клапан лини низкого давления наружного блока,
выверните штоки клапанов высокого и низкого давления (наружный блок), и хладагент начнет поступать в магистраль
и
внутренний блок.
Важно! Законодательством вашей страны проведение продувки может быть запрещено, поэтому на всякий случай
выполняйте процедуру вакуумирования. Это относится к странам Европейского Союза.
Дополнительная заправка хладагентом
Если длина трассы превышает 5 м, систему необходимо дозаправить в соответствии с приведенной ниже таблицей:
Регулирование направления воздушного потока
На внутреннем блоке имеется четыре воздуховыпускных отверстия с жалюзи. Жалюзи движутся синхронно; работа
створок по отдельности не предусмотрена.
Жалюзи могут двигаться в автоматическом режиме или фиксироваться в заданном положении. Для повышения комфорта
в помещении рекомендуется зафиксировать их. См. соответствующие иллюстрации.
Регулировать положение жалюзи руками запрещено. Это может вывести их из строя
.
Клапан высокого
давления (жидкости)
Клапан низкого
давления (
газа)
Линия хладагента
Тип линии
Дополнительная
заправка
Линия газа Линия жидкости
Трасса между
наружным и
внутренним
блоком
9,52 0,75 мм 6,35 0,75 мм 0,02 кг/м
12,7 1 мм 6,35 0,75 мм 0,02 кг/м
15,88 1 мм 9,52 0,75 мм 0,05 кг/м
19,05 1 мм 9,52 0,75 мм 0,07 кг/м
кнопка
П
озволяет выбирать рабочий р
ежим. При каждом нажатии к
нопки рабочий режим
будет переключаться. Дисплеи будут переклю
чаться в следующем порядке:
1. При н
ажатии кнопки на д
исплее высветится инд
икатор ночного режима.
2. После выбора ночного режима совм
естно с режимом охлаждения темпе
ратурная
уст
авка авт
оматически повы
сится на 1 ч
ерез 1 ч
ас, и еще на 1 по истечении второго
ча
са.
3. П
осле выбора ночного ре
жима совме
стно с режимом обогрева температурная
уставка автоматически пони
зится на 2 ч
ерез 1 час, и еще на 2 по истечении второго
часа.
кнопка
Примечание: ч
тобы отключить ноч
ной режим ранее,
достаточн
о нажать кнопку Mode или ON/OFF.
кнопка
П
ри нажатии кнопки жалюзи горизонтального ав
тосвинга будут двигаться
автома
тически. Когда они займут требуем
ое положение, повторно нажать на кно
пку,
ч
тобы зафиксировать их.
