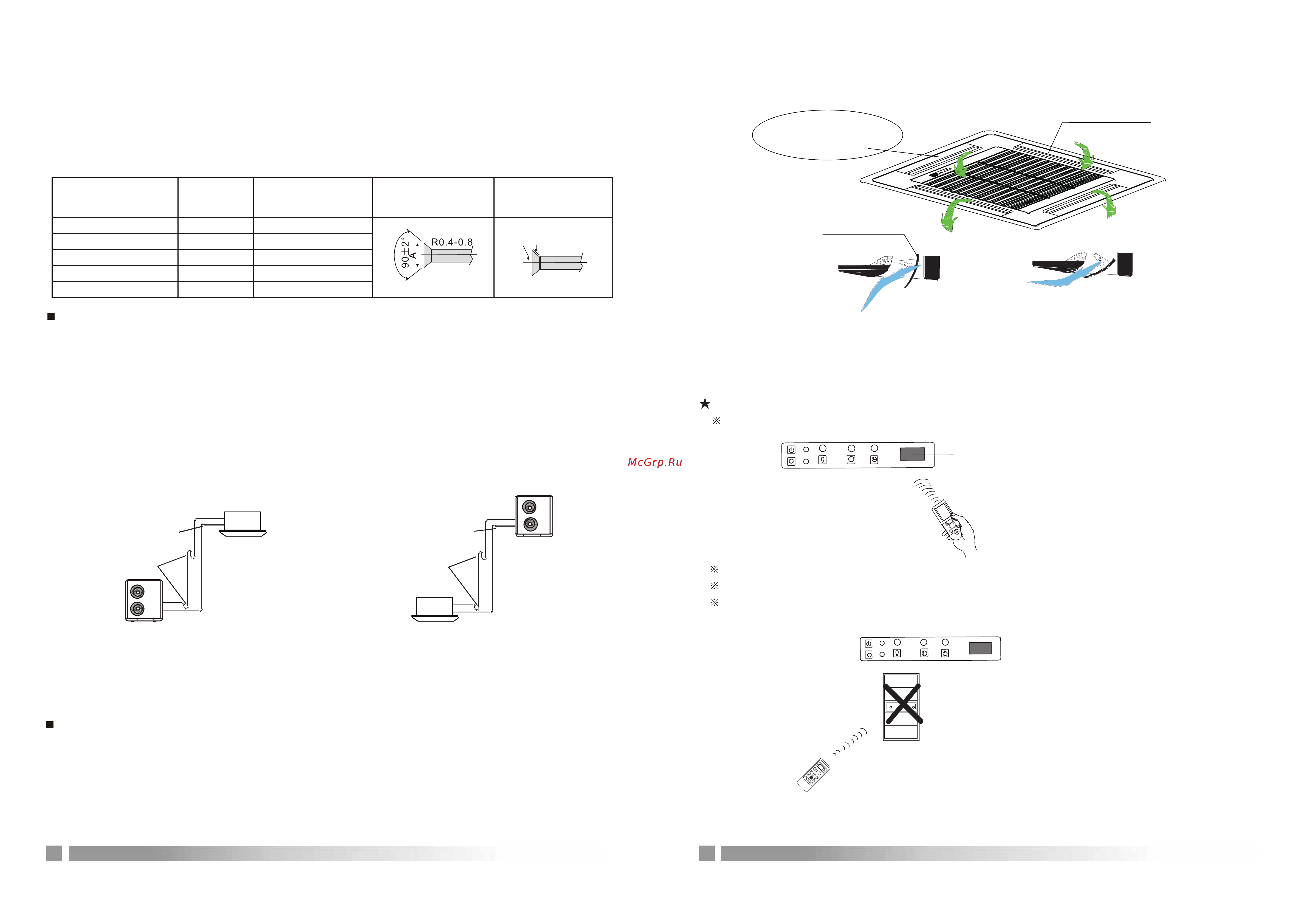

Воздухораспределительные жалюзи
Подаваемый воздух должен
равномерно распределяться по
всему объему помещения.
Воздухораспределительные жалюзи
Ловушка
Внутренний блок
Маслосъемная петля
Линия
газа
Линия жидкости
Наружный блок
Ловушка
Наружный блок
Маслосъемная петля
Линия газа
Линия жидкости
Внутренний блок
Управление системой
Монтаж
24
Фиксация воздухораспределительных жалюзи: после того, как вентилятор внутреннего блока начнет работу,
нажмите кнопку SWING; жалюзи начнут двигаться. Когда они примут требуемое положение, повторно нажмите
кнопку SWING для их фиксации.
Для фреонопровода необходимо использовать только раскисленные бесшовные медно-фосфорные трубки,
подходящие для использования в холодильной технике и с хладагентом R410A.
Требования для соединительной трубки между
внутренним и наружным блоком
1. Размеры развальцованных трубок приводятся в таблице ниже.
2. При использовании конической гайки на развальцованный конец трубки (на внутреннюю и наружную стенки)
следует нанести немного холодильного масла, закрутить гайку рукой на 3-4 оборота резьбы и затем окончательно
затянуть ее.
3. Крутящий момент приводится в таблице ниже.
4. После завершения монтажа необходимо провести проверку на
предмет протечек.
Разводка соединительных трубок
Меры предосторожности для возврата масла в компрессор
1. Горизонтальные участки трассы должны проходить под уклоном 20:1 к наружному блоку.
Обогрев. Поскольку теплый воздух
поднимается вверх, жалюзи
рекомендуется направить в сторону пола.
Охлаждение. Поскольку холодный воздух
опускается вниз, жалюзи рекомендуется
направить в сторону потолка.
2. При перепаде высот между внутренним и
наружным блоками линию большего диаметра (газа) необходимо
оснастить маслосъемными петлями. Если перепад высот по вертикальному участку составляет менее 5
м, маслосъемную петлю необходимо предусмотреть в нижней части линии газа. Если перепад высот по
вертикальному участку составляет более 5, то на каждые 5 метров в нижней части линии газа необходимо
предусмотреть маслосъемную петлю, а
на выходе линии жидкости из внутреннего блока необходимо
предусмотреть ловушку. Если перепад высот по лини газа составляет менее 5 метров, но при этом протяженность
линии велика, то маслосъемные петли должны на линии газа должны располагаться через каждые 10 метров.
Использование беспроводного пульта
Направляйте пульт управления в сторону приемника сигналов на внутреннем блоке.
3. Если наружный и внутренний блоки расположены на одном уровне, то необходимости в ловушках и маслосъемных
петлях нет (при условии, что длина горизонтальной соединительной трубки не превышает 10 метров).
Приемник сигналов
Если длина горизонтальной соединительной трубки превышает 10 метров, то через каждые 10 метров на линии
газа (большего диаметра) необходимо предусмотреть маслосъемную петлю.
Стандартное расстояние передачи сигнала с пульта - до 8 метров.
По мере разрядки элемента питания это расстояние будет сокращаться.
Между пультом и приемником сигнала не должно быть препятствий.
Внутренний блок установлен выше наружного.
Внутренний блок установлен ниже наружных
Примечание. Схема приводится для объяснения принципа
работы. Фактическая система будет отличаться от
иллюстрации.
При создании маслосъемной петли радиус изгиба должен в 1,5-2 раза превышать диаметр трубной линии.
Подключение фреонопровода и внутреннего блока
Перед развальцовкой наденьте медную гайку (с внутреннего блока) на торец трубки; отцентруйте торец с
патрубком внутреннего блока, нанесите на развальцованный торец и гайку немного холодильного
масла;
закрутите гайку на патрубке внутреннего блока (с учетом указанного в таблице крутящего момента).
Характеристики трубок
Крутящий
момент
Размеры
развальцованного
торца
Форма раструба
Нанести холодильное
масло
6.35 мм 15-19 Н*м 8,3-8,7 мм
9,52 мм 35-40 Н*м 12,0-12,4 мм
12,7 мм 50-60 Н*м 15,4-15,8 мм
15,88 мм 62-76 Н*м 18,6-19,0 мм
19,05 мм 98 - 120 Н*м 22,9-23,3 мм
