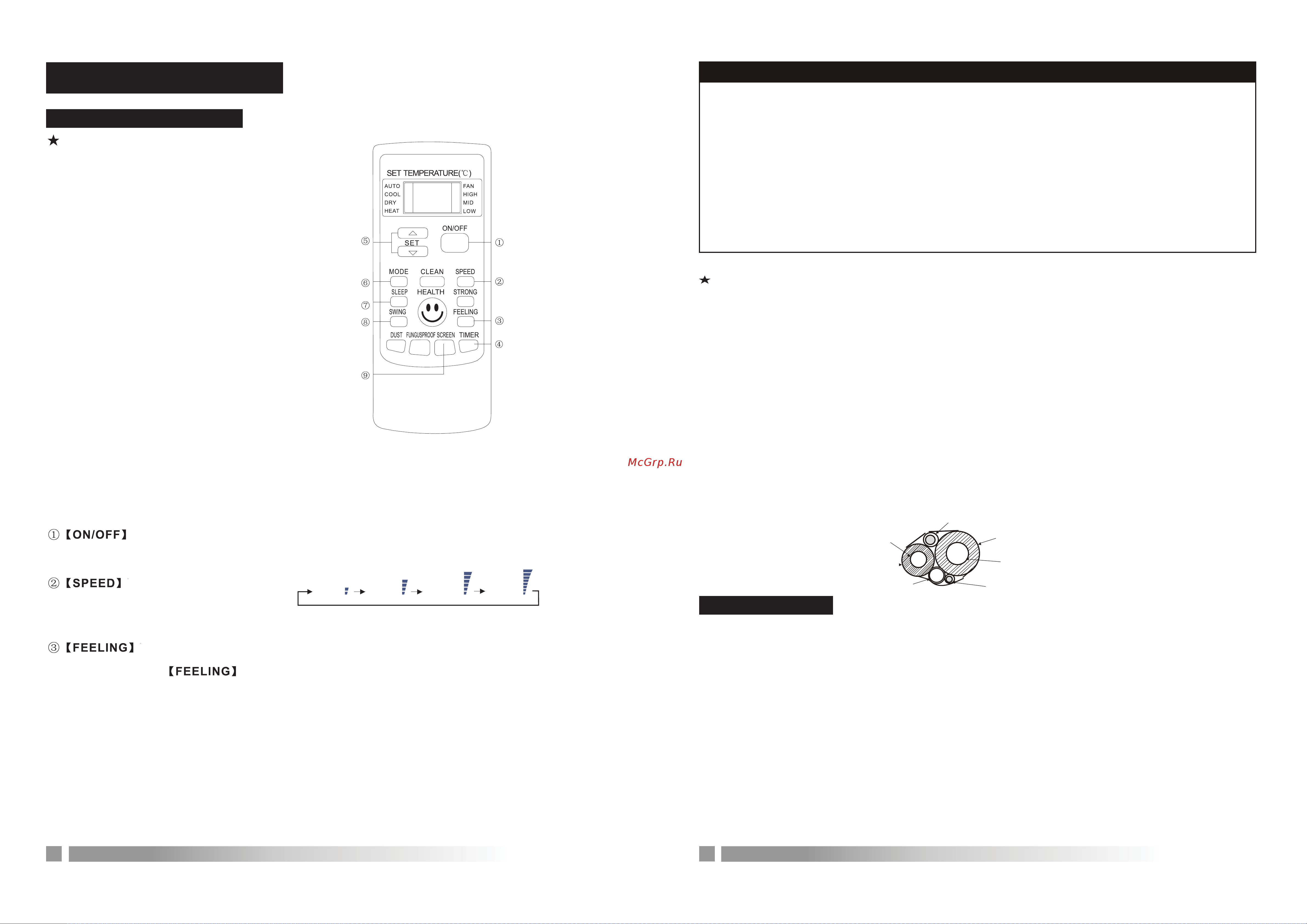

![Rovex RD-24HR1 / CCU-24HR1 [5/17] Монтаж 27](/views2/1337262/page5/bg5.png)
Кабель высокого напряжения
Теплоизоляция линии газа
Линия жидкости
Теплоизоляция
линии жидкости
Линия газа
Кабель низкого напряжения
Линия отвода
конденсата
Пусконаладка
Управление системой
БЕСПРОВОДНОЙ ПУЛЬТ
Примечание:
на рисунке приводится схематическое
изображение беспроводного пульта;
фактическая модель может отличаться от
него. Некоторые функции, изображенные
на рисунке, могут отсутствовать.
Управление системой
2
Монтаж
27
Вид дисплея и функции кнопок
Способ подключения
1. Подключение внутреннего блока
Откройте крышку клеммной колодки. Подключите кабели в соответствии с приведенной электросхемой.
Примечание. Контакты на клеммной колодке должны быть плотно прижаты.
2. Подключение наружного блока. Откройте панель с правой стороны наружного блока. Проведите
соединительный кабель через пластины и подключите их в соответствии со схемой. Кабельные
соединения должны быть плотными. Агрегат необходимо заземлить.
Примечание. Плата наружного блока (модель 380-415 В) оснащена защитой от перефазировки.
Учтите это при подключении силового кабеля.
После надлежащего подключения кабелей оберните соединительные трубки, кабели и линию отвода
конденсата лентой.
Связка должна выглядеть следующим образом:
Внимание: при обмотке трубок линию отвода конденсата запрещено сжимать!
1. Вк
лючите питание системы и выберите режим охлаждения (см. раздел с описанием пульта управления).
2. Через 3 минуты (интервал защиты от быстрых пусков компрессора) убедитесь, что жалюзи внутреннего
блока движутся надлежащим образом, и что оба блока работают корректно, без постороннего шума. Через
некоторое время проверьте, что внутренний блок подает холодный воздух.
3. Выберите режим обогрев
а и подождите 5 минут. Убедитесь, что вентилятор внутреннего блока работает
корректно, и что по прошествии некоторого времени в помещение будет подаваться теплый воздух.
4. Выберите режим вентиляции. Убедитесь, что вентилятор работает надлежащим образом на всех
скоростях.
5. Проверьте работу системы во всех функциях.
6. В режиме охлаждения проверьте отвод конденсата.
7. По зав
ершению проверки выключите блок и отключите его от питания.
Внимание
1. Под силовым кабелем понимается кабель, идущий от размыкателя до внутреннего или наружного
блока. Под соединительным кабелем понимается силовой кабель, соединяющий внутренний и наружный
блоки.
2. Приведенные определения распространяются на внутренние и наружные блоки всех моделей
кондиционеров.
3. Во избежание падения напряжения при минимальном сечении кабеля и протяженной длине
рекомендуется выбрать кабель большего се
чения.
4. На внутреннем блоке используется кабель типоразмера 227 IEC53. Силовой кабель наружного
блока и соединительный межблочный кабель имеют типоразмер H05RN-F (неопрен); кабель является
многожильным.
Если вы используете двойной одножильный кабель, то его сечение должно быть на единицу большего
типоразмера; помимо этого требуется особая изоляция.
кнопка
Предназначена для включения и выключения кондиционера.
кнопка
Скорости вентилятора п
ереключаются
в следующем порядке:
Низк. Сред. Выс. Авто
кнопка
При нажатии кнопки
: задается функция комфортного
кондиционирования.
На д
исплее высвечивается фактическая температура в помещении; при отключении
функции на нем высвечивается температурная уставка. Функция не включается,
