![Rovex RD-24HR1 / CCU-24HR1 [9/17] Проводной пульт дистанционного управления](/img/pdf.png)

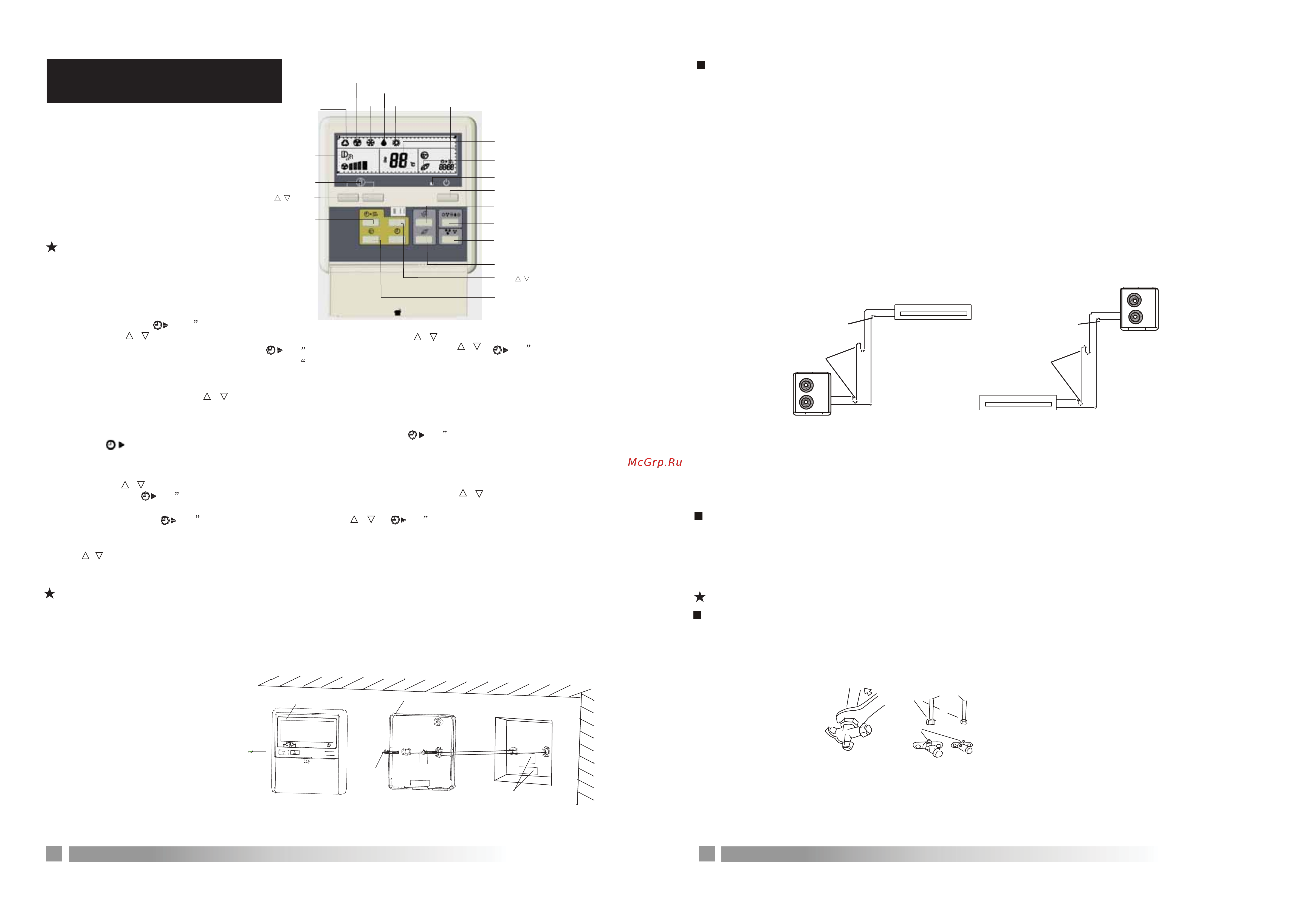

Rovex RD-24HR1 / CCU-24HR1 [9/17] Проводной пульт дистанционного управления
![Rovex RD-36HR1 / CCU-36HR1 [9/17] Проводной пульт дистанционного управления](/views2/1337262/page9/bg9.png)
Проводной пульт
дистанционного управления
Разъем
Вентиляция
Осушение
Нагрев
Охлаждение
Timer
Auto
ON/OFF
Кнопка автосвинга "вверх-
вниз"
Кнопка выбора режима
Скорость вентилятора
Функция ионизации
кнопка
Кнопка Time /
Кнопка ночного режима работы
Верхняя часть корпуса Основание
Опустить
Винт с
полукруглой
головкой под
крестообразный
шлиц
Монтажное
отверстие
Ловушка
Внутренний блок
Линия жидкости
Маслосъемная
петля
Линия
газа
Наружный блок
Ловушка
Наружный блок
Линия жидкости
Маслосъемная
петля
Линия
газа
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВКЛ
ВЫКЛ
Управление системой
6
Монтаж
23
Разводка соединительных трубок
Меры предосторожности для возврата масла в компрессор
1. Горизонтальные участки трассы должны проходить под уклоном 20:1 к наружному блоку.
2. При перепаде высот между внутренним и наружным блоками линию большего диаметра (газа)
необходимо оснастить маслосъемными петлями. Если перепад высот по вертикальному участку
составляет менее 5 м, маслосъемную петлю необходимо предусмотреть в нижней части линии газа.
Если перепад высот по вертикальному участку составляет более 5, то на каждые 5 метров в нижней
части линии газа необходимо предусмотреть маслосъемную петлю, а на выходе линии жидкости из
внутреннего блока необходимо предусмотреть ловушку. Если перепад высот по лини газа составляет
менее 5 метров, но при этом протяженность линии велика, то маслосъемные петли должны на линии
газа должны располагаться через каждые 10 метров.
3. Если наружный и внутренний блоки расположены на одном уровне, то необходимости в ловушках
и маслосъемных петлях нет (при условии, что длина горизонтальной соединительной трубки не
превышает 10 метров).
Индикатор t°C
Индикатор ионизации
Индикатор работы
Жалюзи "вверх-вниз"
Приемник сигналов
Кнопка Temp. /
Timing
Использование проводного пульта
Если длина горизонтальной соединительной трубки превышает 10 метров, то через каждые 10 метров
на линии газа (большего диаметра) необходимо предусмотреть маслосъемную петлю.
2. Установка часов
Удерживайте кнопку нажатой в течение 5 секунд; начнет мигать индикатор часов.
Кнопкой TIME / задайте текущее значение. Повторно нажмите кнопку для установки минут (интервал
установки - 1 минута). Снова нажмите кнопку (или не нажимайте кнопки TIME / и в течение
пяти секунд) для подтверждения установок.
Текущее время установлено.
Внутренний блок
Внутренний блок установлен ниже наружных
(при удерживании кнопки TIME / значение на дисплее будет меняться быстрее)
Внутренний блок установлен выше наружного.
3.Таймер
Задействование таймера: При выключенном кондиционере нажмите кнопку ; на дисплее будет мигать
индикатор OFF.
Примечание. Схема приводится для объяснения принципа работы. Фактическая система будет отличаться от
иллюстрации.
При создании маслосъемной петли радиус изгиба должен в 1,5-2 раза превышать диаметр трубной линии.
Кнопкой TIME / задайте требуемое значение (шаг установки - 1 час).
Повторно нажмите , на дисплее будет мигать значение минут. Кнопкой TIME / задайте
требуемое значение (шаг установки - 1 минута).
Подключение фреонопровода и внутреннего блока
Снова нажмите кнопку (или не нажимайте кнопки TIME / и в течение 5 с) для
подтверждения заданных параметров; после этого дисплей переключится в стандартный вид.
Перед развальцовкой наденьте медную гайку (с внутреннего блока) на торец трубки; отцентруйте торец
с патрубком внутреннего блока, нанесите на развальцованный торец и гайку немного холодильного
масла; закрутите гайку на патрубке внутреннего блока (с учетом указанного в таблице крутящего
момента).
Часы переключатся в режим текущего времени. (длительное удерживание кнопки
TIME / позволит перейти в этот режим быстрее)
4.
Выключение по таймеру: аналогично включению по таймеру.
Монтаж проводного пульта
Вакуумирование
Подключение фреонопровода и наружного блока
1. Отцентруйте трубки в соответствии с осями штуцера низкого и высокого давления; соедините
развальцованные торцы со штуцерами.
2. Осторожно закрутите гайки, а затем затяните их в соответствии с приведенным в таблице крутящим
моментом.
Монтаж проводного пульта
1. Отсоединить панель проводного пульта ДУ.
2. Двумя винтами закрепить панель на стене.
3. Перед присоединением проводного пульта к панели убедитесь в возможности разводки кабеля.
Соединительная трубка
4. Подключите проводной пульт к
внутреннему блоку кабелем.
Линия газа
Конусная гайка
Линия жидкости
Вакуумирование и продувка
Перед тем, как выпускать хладагент из наружного блока в систему, необходимо убедиться, что в системе
нет посторонних предметов, воды, неконденсирующихся газов.
Для этого необходимо провести вакуумирование или продувку системы.
