ИНСТРУКЦИЯ по стыковке витрин Vento в линию

1. Обклеить торцы стыкуемых витрин лентой поролоновой 30Х6, входящую в комплектацию витрин

(рис.1).

2. Выставить стыкуемые витрины друг к другу стыкуемыми торцами; выровнять их по высоте с

помощью регулировочных опор (ножек) и относительно друг друга по козырькам и панелям

декоративным (рис.2).

3. Стянуть стыкуемые витрины через два отверстия в опорных базах

и два отверстия в кронштейне

козырька с помощью шпилек М8Х150, шайб 8 и гаек М8, входящих в соединительный комплект

(рис.3, рис.4).

4. Закрепить на витринах мебельные кронштейны, входящие в комплектацию витрин, саморезами

5Х35 в местах, указанных на рис.5, и стянуть витрины через мебельные кронштейны болтами

М8Х60 и гайками М8,

входящими в стыковочные комплекты витрин.

5. Установить на витрины панели фронтальные декоративные удлиненные (рис.6).

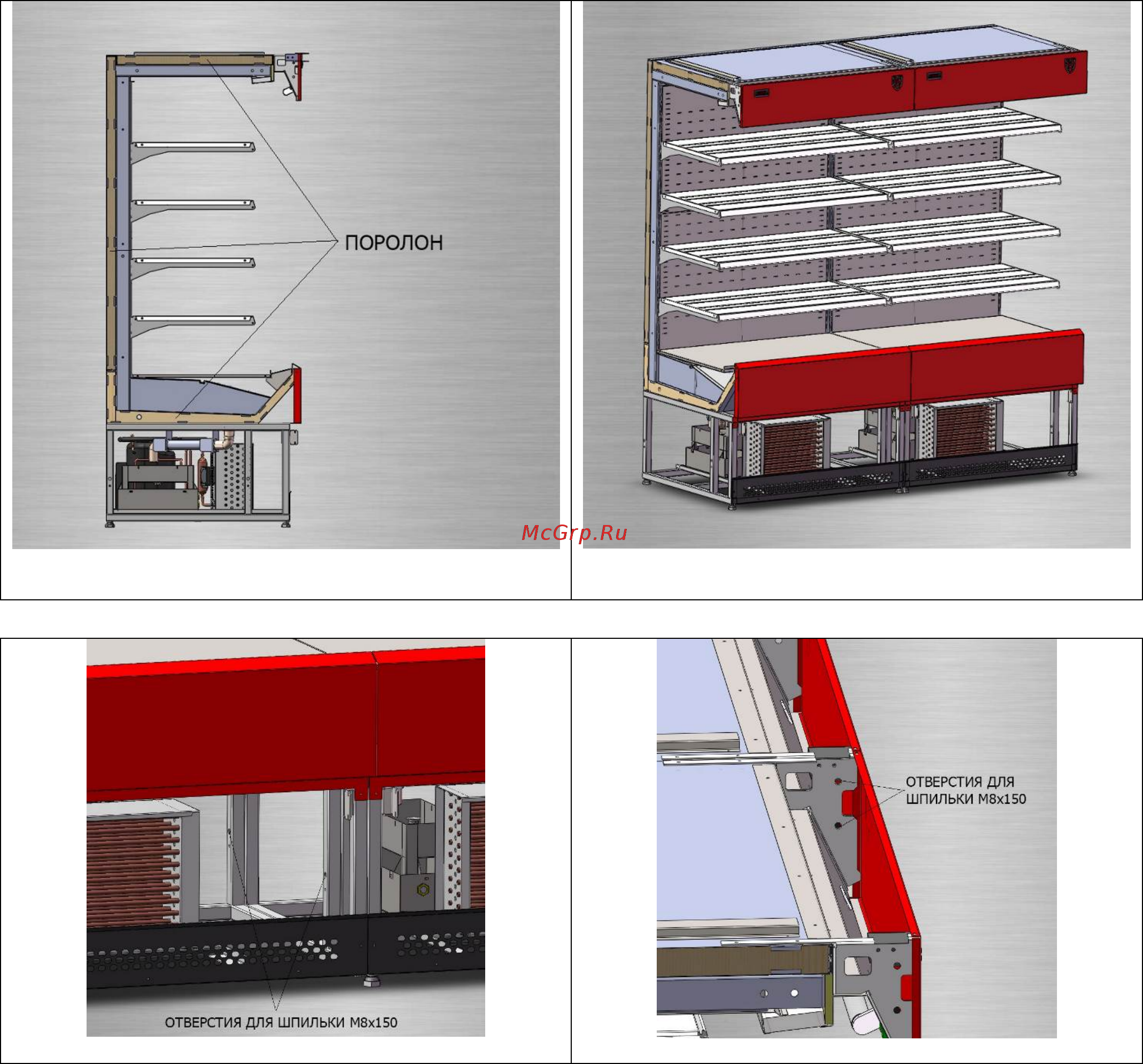

рис. 1

рис. 2

рис. 3

рис. 4
