Rock Kitchen Grill SG [3/7] Электрическая схема

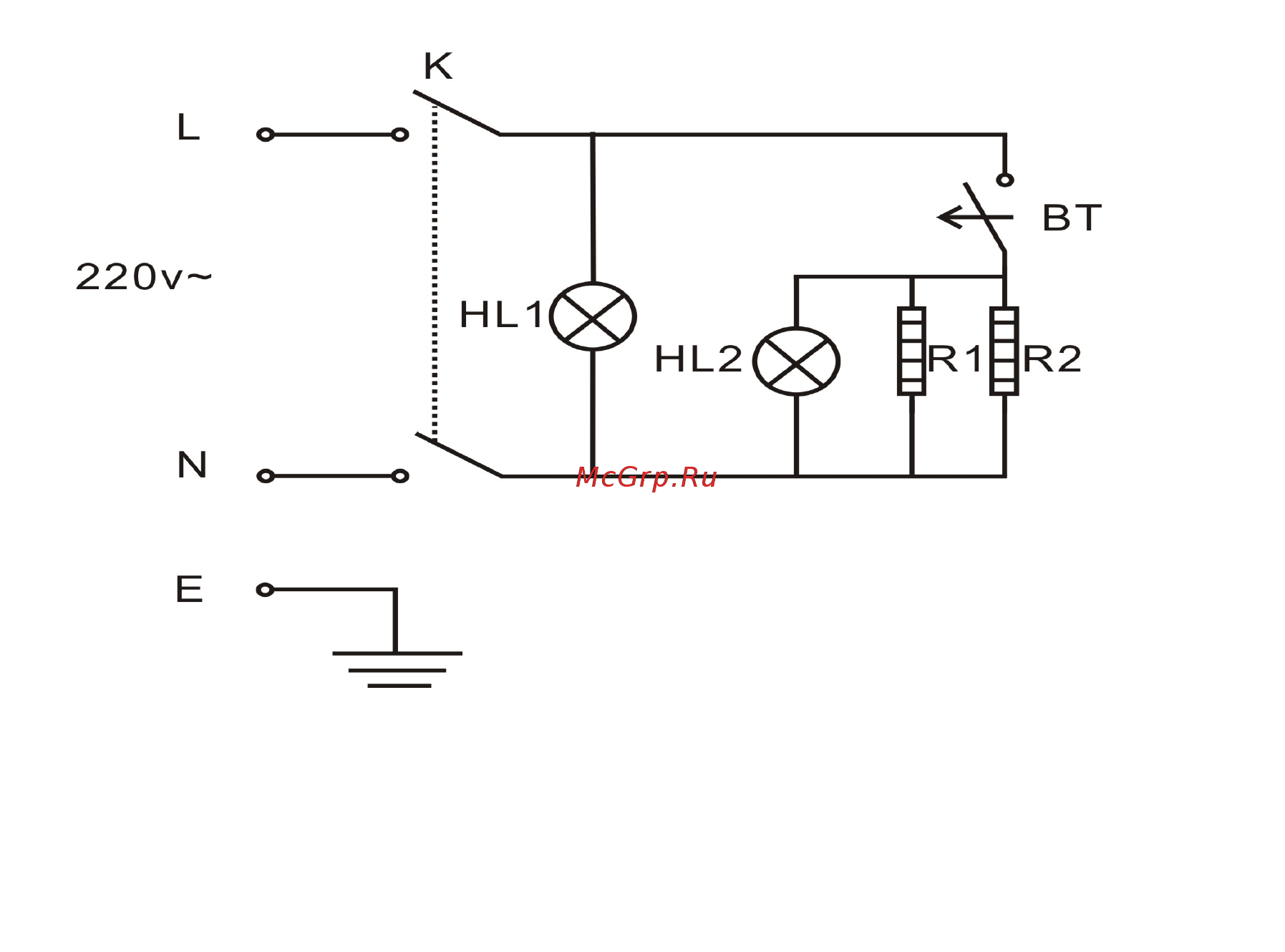

2. 1 . ЭЛЕКТРИЧЕСКАЯ СХЕМА

3. Эк с п лу а т а ц и я и об с л уж и ван и е

3. 1 . УСТАНОВКА

 Напряжение источника питания должно соответствовать рабочему напряжению

устройства.

 Выключатель, предохранитель и трех контактная розетка должны быть

установлены вблизи аппарата.

 На задней поверхности корпуса находится контакт для заземления, который в

соответствии с правилами безопасности должен быть подключен к заземлению

медным проводом с площадью поперечного сечения не менее 2 мм2 .

 При подключении устройства к источнику питания, установите выключатель с

расстоянием между контактами не менее 3 мм.

 После установки проверьте все соединения, напряжение и заземление.

 Не кладите что-либо на верхнюю поверхность аппарата. И не давите сильно на

рабочий рычаг.

K – Переключатель

M – Мотор

BT - термостат

R1, R2 - Нагревательные элементы

HL1, HL2 - Индикатор включения (наличия) напряжения
