14
ДЕТАЛИ СБОРКИ ДРЕЛИ ДЭ-380ЭР/10
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 216700 Винт ST4x16 16 216712 Провод соединительный
2 216701
Корпус-накладка
правый
17 216215 Втулка
3 216702 Блок электронный 18 216713 Кольцо стопорное
4 216703 Винт ST4x12 19 216714 Шестерня ведомая
5 216704 Зажим шнура питания 20 216715 Кольцо стопорное
6 216705 Муфта шнура питания 21 231307 Подшипник 6000-2Z
7 216706 Конденсатор 22 216716 Шпонка
8 216707
Крышка
щеткодержателя
23 216717 Патрон сверлильный
9 216708 Щеткодержатель 24 216718 Винт М5х20 (левый)
10 216120 Направляющая щетки 25 216719 Шпиндель
11 216122 Щетка 26 245116 Подшипник 627-2RS
12 216709 Дроссель 27 216720 Ротор
13 216710 Клипса 28 216721
Статор
14 216711 Корпус-накладка левый 29 224200 Шнур питания
15 231261 Подшипник 626-2RS
7
сти повреждения двигателя регулярно
очищайте дрель и вентиляционные ка-
налы корпуса от опилок и пыли. Таким
образом обеспечивается беспрепят-
ственное охлаждение двигателя. Не
допускайте попадания внутрь корпуса
дрели посторонних предметов и жид-
костей.
5.2.1. Если двигатель дрели не запуска-
ется или внезапно останавливается при
работе, сразу же отключите дрель. От-
соедините
вилку шнура питания дрели
от розетки электрической сети. Проверь-
те шпиндель на свободное вращение
и состояние электрической сети. Если
шпиндель вращается свободно и сеть
исправна, включите двигатель ещё раз.
Если двигатель не работает, обратитесь в
уполномоченный сервисный центр.
5.2.2. Колебания напряжения сети в пре-
делах ±10% относительно номинального
значения не влияют на нормальную рабо-
ту дрели. Однако, при тяжёлой нагрузке
необходимо, чтобы на двигатель подава-
лось напряжение 220 В.
5.2.3. Не перегружайте дрель. При вы-
полнении работ, регламентированных
данным «Руководством», не допускайте
чрезмерного усилия подачи дрели (нажа-
тия), вызывающего существенное паде-
ние оборотов шпинделя. Невыполнение
этого требования способно привести к пе-
регрузке и выходу из строя электродвига-
теля дрели. Не допускается эксплуатация
дрели с признаками кольцевого искрения
на коллекторе электродвигателя
5.2.4. Большинство проблем с двигате-
лем вызвано ослаблением или плохи-
ми контактами в разъёмах, перегрузкой,
пониженным напряжением (возможно,
вследствие недостаточного сечения под-
водящих проводов).
5.2.5. При большой длине и малом попе-
речном сечении подводящих проводов на
них происходит дополнительное падение
напряжения, которое приводит к пробле-
мам с двигателем. Поэтому для нормаль-
ного функционирования инструмента
необходимо достаточное поперечное се-
чение подводящих проводов. Рекомендо-

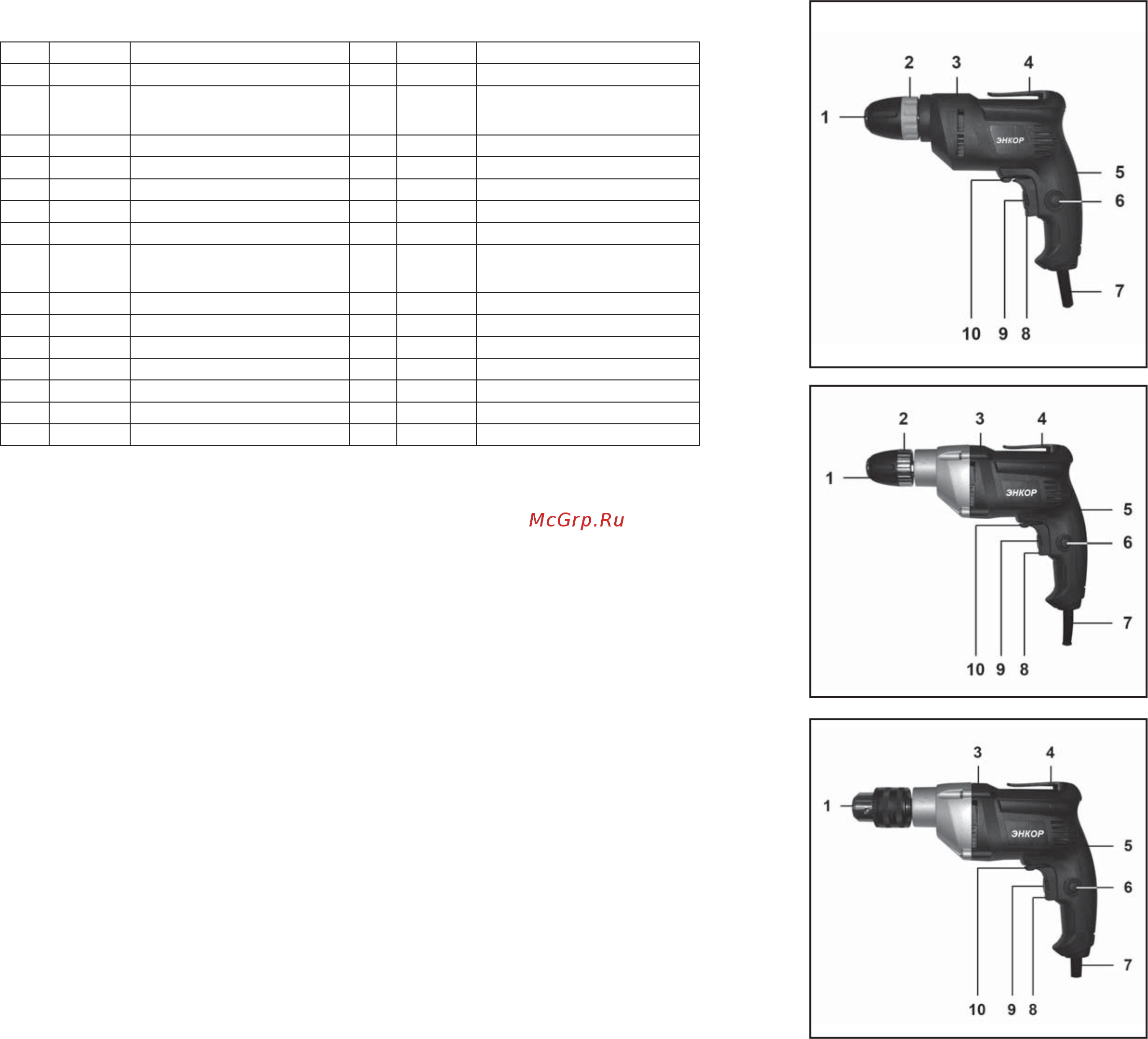

Рис. 5
Рис. 6
Рис. 4
Содержание
- Гарантийный талон 3
- Б патрон сверлильный 1 шт руководство по эксплуатации 1 экз картонная коробка 1 шт 4
- Диаметр зажимаемого в сверлильном патроне инструмента мм 0 8 10 0 8 10 1 5 13 4
- До 3 4
- Дрель предназначена для эксплуата ции и хранения в следующих условиях температура окружающей среды от 4
- Комплектность рис 3 дэ 380эр 10 арт 0067 рис 1 а дрель 1 шт 4
- Максимальный диаметр сверления мм древесина 20 сталь 10 масса нетто кг 1 2 1 68 1 68 артикул 50067 50068 50069 4
- Модель дрели дэ 380эр 10 дэ 500эр 10м дэ 500эр 13м значение параметра номинальное напряжение в 220 10 частота тока гц 50 род тока переменный номинальная потребляемая мощность вт 380 500 500 4
- Наименование параметра 4
- Общие указания 1 электрическая сверлильная машина модели дэ 380эр 10 дэ 500эр 10м и дэ 500эр 13м далее дрель инструмент предназначена для сверления отверстий в металлах пластмассах древесине а также для завинчивания и вывинчивания шуру пов и самонарезающих винтов в металлах древесине и пластмассе с использованием оснастки конструктивно совместимой с дрелью и предназначенной для выполне ния вышеперечисленных работ 1 данная ручная электрическая машина дрель является технически сложным то варом бытового назначения и относится к электробытовым машинам предназначен ным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпри нимательской деятельности 1 дрель работает от однофазной сети переменного тока напряжением 220в и ча стотой 50 гц 4
- По электробезопасности электрическая сверлильная машина модели дэ 380эр 10 дэ 500эр 10м и дэ 500эр 13м соответствует ii классу защиты от пораже ния электрическим током в связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- С 1 приобретая дрель проверьте ее рабо тоспособность и комплектность обязатель но требуйте от продавца заполнения гаран тийного талона и паспорта инструмента дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указы вается дата продажи инструмента ставит ся штамп магазина и разборчивая подпись или штамп продавца внимание после продажи дрели претензии по некомплектности не при нимаются 4
- С относительная влажность воздуха до 80 при температуре 2 4
- Таблица 1 4
- Технические данные 2 основные параметры дрели приведе ны в таблице 1 4
- Частота вращения шпинделя на холостом ходу об мин 0 3000 0 2900 0 2900 4
