ванное поперечное сечение медного про-
вода 0,5 мм² при общей длине не более
15 метров. При этом, не имеет значения,
осуществляется подвод электроэнергии к
дрели через стационарные подводящие
провода, через удлинительный кабель
или через комбинацию стационарных и
удлинительный кабелей.
6. УСТРОЙСТВО ДРЕЛИ (Рис.4-6)
1. Патрон сверлильный
2. Муфта патрона задняя
3. Корпус
4. Клипса
5. Рукоятка
6. Кнопка
фиксации выключателя
7. Шнур питания
8. Выключатель
9. Регулятор частоты вращения сверлиль-
ного патрона
10. Переключатель направления враще-
ния сверлильного патрона (реверс)
ЗАПРЕЩАЕТСЯ производить измене-
ние направления вращения шпинделя
переключателем реверса (10) при на-
жатом выключателе (8) и вращающем-
ся сверлильном патроне (1).
7. ПОДГОТОВКА К РАБОТЕ
И РЕГУЛИРОВКА
7.1. Установка инструмента или оснаст-
ки в бесключевой сверлильный па-
трон.
7.1.1. Проведите внешний осмотр ин-
струмента. Убедитесь в надежности
крепления сверлильного патрона (1) и
отсутствии внутри него стружки и строи-
тельного мусора.
7.1.2. Удерживая одной рукой заднюю
муфту (2) сверлильного патрона (1), дру-
гой рукой поверните патрон (1) против ча-
совой стрелки. Вращая патрон (1) против
часовой стрелки, разведите кулачки на
расстояние, необходимое для установки
оснастки.
7.1.3. Установите инструмент или оснаст-
ку в сверлильный патрон (1). Удерживая
заднюю муфту (2), вращайте патрон (1)
до упора по часовой стрелке и зажмите
оснастку в патроне (1).
7.2. Установка инструмента или оснаст-
ки в сверлильный патрон.
7.2.1. Проведите внешний осмотр инстру-
мента. Убедитесь в надежности крепле-
ния патрона (1) и отсутствии внутри него
стружки и строительного
мусора.
7.2.2. Вращая ключ сверлильного патрона
против часовой стрелки, разведите кулач-
ки патрона (1) на расстояние, необходи-
мое для установки оснастки. Вращением
ключа (7) по часовой стрелке зажмите
оснастку в патроне (1).
7.2.3. Установите инструмент или оснаст-
ку в сверлильный патрон (1). Вращением
ключа сверлильного патрона по часовой
стрелке зажмите оснастку в патроне (1).
7.3. Переключение направления
вра-
щения сверлильного патрона.
7.3.1. Переключателем направления
вращения (10) установите необходимое
направление вращения сверлильного
патрона (1) (левое – стрелка на корпусе
(3) возле переключателя (10) указывает в
сторону оператора; или правое – стрелка
на корпусе (3) возле переключателя (10)
указывает в сторону сверлильного патро-
на).
7.4. Изменение частоты вращения
сверлильного патрона.
7.4.1. Вращением регулятора (9) про-
изведите изменение частоты вращения
сверлильного патрона (1) в соответствии
с предполагаемой операцией.
7.5. Включение.
7.5.1. Подключите вилку шнура питания
(7) к розетке электрической сети.
7.5.2. Крепко удерживая инструмент в
руке за рукоятку (5) нажмите на выключа-
тель (8).
7.5.3. Для фиксации выключателя (8) во
включенном состоянии нажмите кнопку
фиксации(6) при нажатом выключателе
(8).
7.5.4. Для выключения дрели отпустите
выключатель (8). Если выключатель (8)
заблокирован во включенном положении
кнопкой фиксации (6), для разблокировки
коротко нажмите выключатель (8).
7.5.5. Отключите вилку шнура питания (7)
от розетки электросети.
13

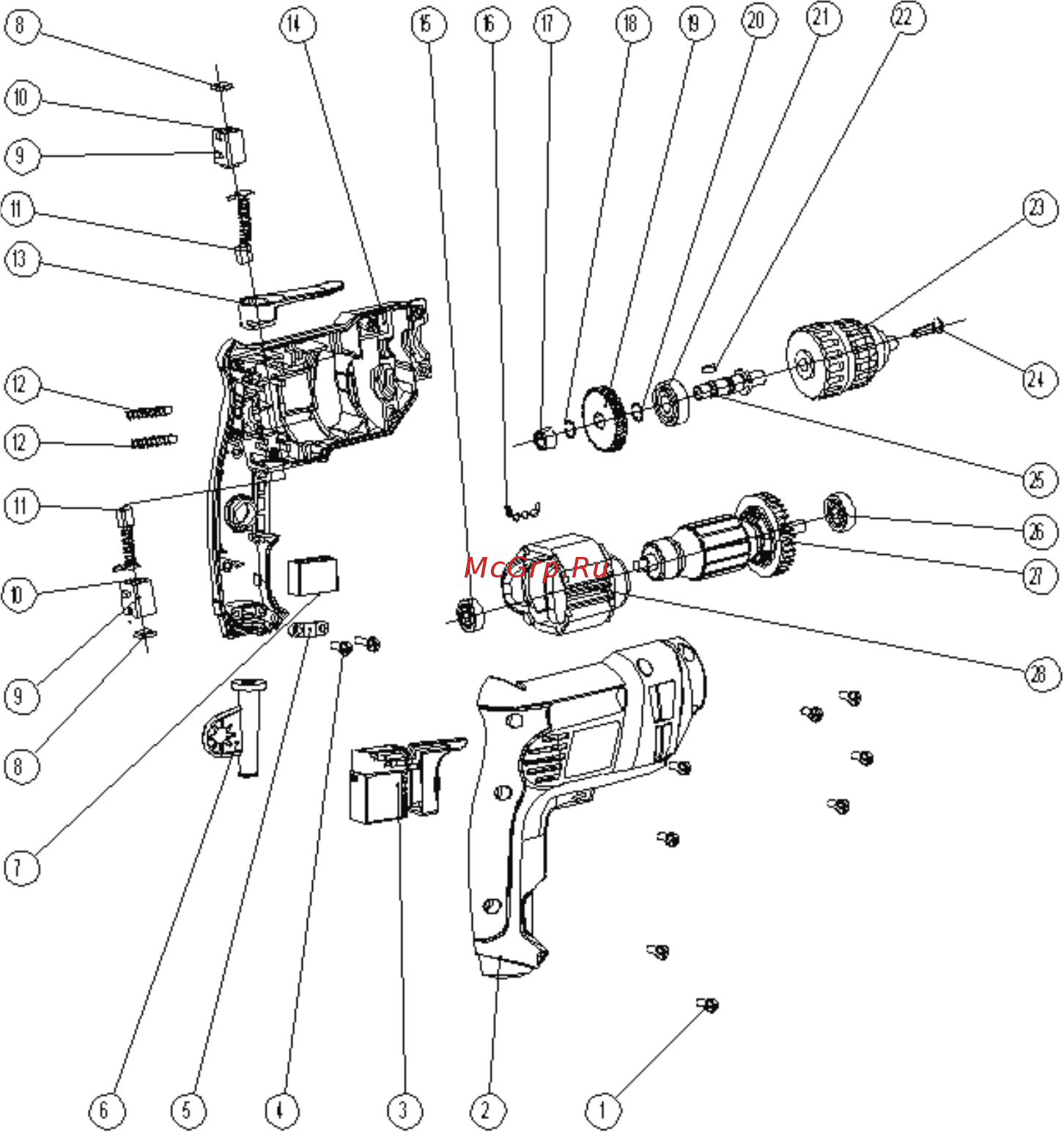

СХЕМА СБОРКИ ДРЕЛИ ДЭ-380ЭР/10
