7. Кнопка «Прослушивание 2-х каналов Вызов канала из памяти» (DW/MC)
При кратком нажатии - включение функции одновременного поочередного
прослушивания 2-х каналов (Dual Watch).
При длительном нажатии - вызов содержимого ячеек памяти (10 позиций) (си. тему - как
вызвать данные из памяти).
8. Кнопка «Диапазон / Срочный вызов / Ввод» (BAND-EMG /
При кратком нажатии - выбор частотных диапазонов от А до J.
При длительном нажатии - последовательный выбор каналов срочной связи FM-E9 ' FM-
E19 / AM-EI5 ' Рабочий канал. В режиме FUNCTION (Функция) эта кнопка работает как
ENTER (Ввод).
9. Переключение «Вверх/Вниз» (UP/DOWN) и Функция (FUNCTION) (CH/FUNC)
Используется для переключения каналов вверх/вниз или для выбора функций в
режиме FUNCTION путем поворота этой ручки.
При длительном нажатии включается режим FUNCTION (Функция). При кратком
нажатии - выбор функции. (См. тему - последовательность выбора функции).
Нажатие на кнопку (BAND-EMG / *""*) приводит к выходу из режима FUNCTION.
10. Выключатель питания (POWER)
Используется для выключения выключения основного питания.
11. Жидкокристаллический дисплей (ЖКД)
12. Отверстие для крепежного винта барашка
13. Разъем антенны "М"
14. Разъем 3,5 мм для внешнего громкоговорителя
15. Входной разъем питания 13 В постоянного тока
16. Кнопка приема-передачи (тангента)
При нажатии - режим передачи, при отпускании - режим приема.
17. Кнопка переключения каналов DOWN Используется
для переключения каналов «вниз»
18. Частота-Канал / Блокировка
При длительном нажатии - включение выключение блокировки.
При кратком нажатии - выбор режима отображения на дисплее номер/частота
канала.
При кратком нажатии в режиме сканирования - удержание текущего каната. (См. тему -
сканирование).
19. Кнопка UP
Используется для переключения каналов вверх.
20. Кнопка "Memory Channel Recall / Scan"
При кратком нажатии - вызов содержимого памяти.
При длительном нажатии - управление функцией сканирования каналов памяти. В
режиме SCAN (Сканирование) выполняется переключение между режимами Full-Scan /
Memory-Scan (Полное сканирование ' Сканирование памяти).
21. Кнопка Auto Squelch и Tone Squelch (AQ/TQ)
При кратком нажатии - включение выключение функции автоматического
шумоподавления.
При хтительном нажатии - включение выключение функции тонального
шумоподавления.
22. Микрофон
Перед началом установки радиостанции проверьте технические требования к вашему
автомобилю.
В общем случае, в автомобилях на массу (к корпусу кузова) подключается отрицательный
полюс аккумуляторной батареи. Если вы не можете определить полярность системы питания
в вашем автомобиле, обратитесь к своему дилеру.
Где размещать радиостанцию MJ-700
Данная радиостанция СВ-диапазона предназначена для установки на приборной панели
автомобиля.
При определении места для установки СВ-радиостанции самым важным условием является
обеспечение безопасности и удобства пользования.
Осторожно: Убедитесь, что радиостанция размещена таким образом, что она не создает
помех водителю, дополнительным средствам (подушки безопасности) или доступу ко всем
органам управления. Соединительные кабели необходимо прокладывать и закреплять таким
образом, чтобы не создавались помехи работе тормозов, педали газа или другим органам
управления. Правильное расположение радиостанции и соединительных кабелей не должно
осложнять управление автомобилем.
Провода питания (только для отрицательного полюса на массе)
Шаг 1: Если вы еще не определили полярность системы питания в вашем автомобиле, то
сделайте это сейчас. Затем отсоедините отрицательный провод от клеммы аккумуляторной
батареи во избежание короткого замыкания, которое может произойти при прокладке
проводов.
Не подключайте радиостанцию, если в электрической системе автомобиля к массе
подключен положительный полюс аккумуляторной батареи.
Шаг 2: Система с отрицательным полюсом аккумуляторной батареи на массе.
А. Подсоедините положительный (КРАСНЫЙ ПРОВОД) со встроенным держателем
предохранителя к (а) блоку предохранителей, (б) прикуривателю или (в) непосредственно к
положительной клемме аккумуляторной батареи. Обычно наиболее подходящим местом
подсоединения является блок предохранителей. Можно также
4. Ус
тановка

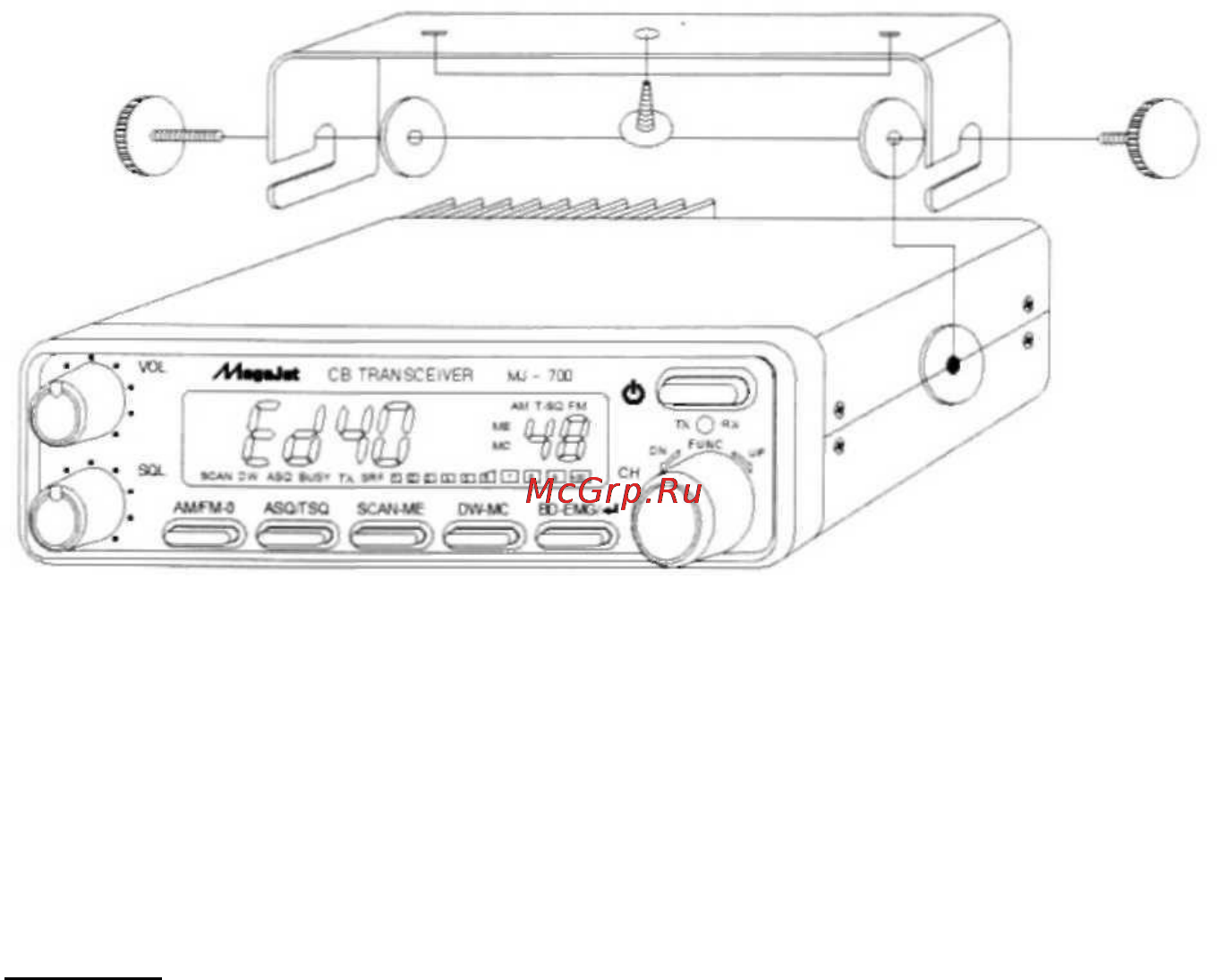

Процедура установки радиостанции MJ-700
