РЭ ТВ_ (Редакция 6.2) 2014 5
3 Комплектность
Табл. 3.1
Наименование Кол.
Модуль взвешивающий
1
ТВ-S ТВ-M
Регулировочная опора 4 + + + + +
Руководство по эксплуатации 1 + + + + +
Паспорт 1 + + + + +
Опции*:
1 2 3 1 3
Кронштейн (крепление терминала на стену) 1 + +
Стойка круглая вращающаяся «S2» 1 +
Кронштейн стойки «S2» 1 +
Винт М5х30 4
+
Винт М5х40 8
+
Гайка М5 8
+
Стойка «S3» 1 +
Кронштейн стойки «S3» 1 +
Винт М8 х130 1 +
Шайба 8 1
+
Гайка М8 1
+
Ограничитель 1
+
Стойка прямоугольная «M3» 1
+
Кронштейн стойки «M3» 1
+
Винт М10х160 1
+
Шайба 10 1
+
Гайка М10 1
+
Винт М5х20 2 +
+
+
+
Кабель удлинительный (5м) 1 + +
Опции* - Комплекты для установки терминала:
1 - установка терминала без стойки;
2 - установка терминала на стойке круглой вращающейся;
3 - установка на стойке прямоугольной.
4 Конструкция

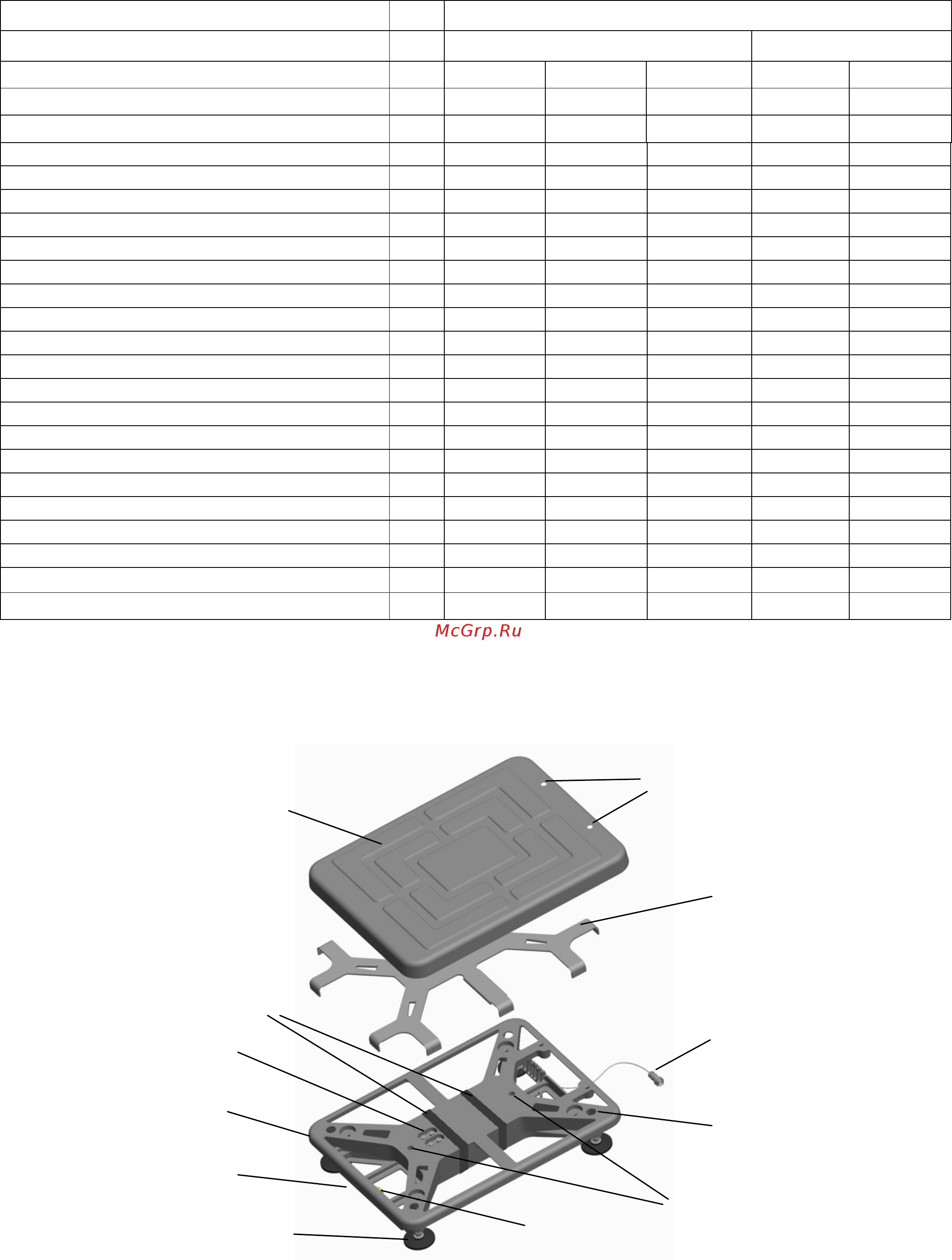

Рис. 4.1 - Модуль взвешивающий ТВ-S_
Регулировочная опора
с контргайкой (4 шт.)
Винты крепления
датчика
Основание
Транспортировочная
лента
Корпус
Грузоприемная
платформа
Транспортировочные
винты-упоры (2 шт.)
Место установки
транспортировочного
вкладыша
(4 шт.)
Резиновый
амортизатор
Кабель
Отверстия для ограничителя
Ампула
уровня
